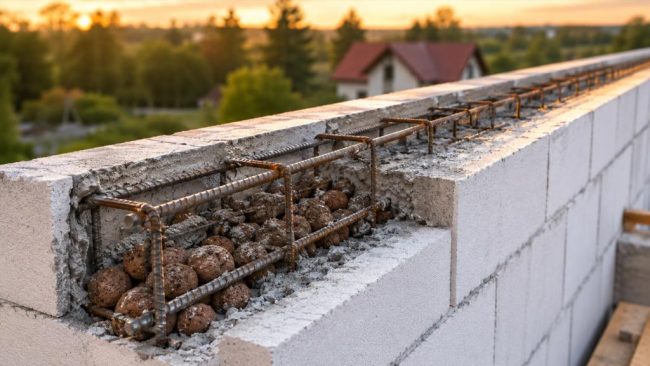

Керамзит в армопоясе: где заканчивается утепление и начинается конструктивная задача

Армопояс в стенах дома часто рассматривают сразу с двух сторон. С одной стороны, это важный конструктивный элемент, который должен объединять стены и воспринимать нагрузки. С другой — участок из плотного материала способен заметно отличаться по теплотехническим свойствам от окружающей кладки. Именно на пересечении этих задач возникает интерес к керамзиту: легкому пористому заполнителю с сравнительно невысокой теплопроводностью.

Главная сложность заключается в том, что теплоизоляционные свойства материала сами по себе еще не делают его полноценной частью несущей конструкции. Керамзит может применяться в строительных смесях, засыпках и теплоизоляционных слоях, но его роль всегда зависит от того, какая задача поставлена перед конкретным участком стены. Для армопояса особенно важно не смешивать понятия утепления, облегчения и обеспечения прочности.

Зачем вообще обращают внимание на керамзит рядом с армопоясом

Монолитный армированный пояс обычно отличается от стены по структуре. Если стены выполнены из материала с развитой пористостью и невысокой теплопроводностью, плотный железобетонный участок может стать зоной повышенных теплопотерь.

Из-за этого владельцы домов ищут способы уменьшить влияние такого участка на тепловой контур здания. Керамзит привлекает сразу несколькими свойствами:

• имеет пористую структуру;
• заметно легче плотных минеральных заполнителей;
• способен снижать среднюю плотность смесей;
• применяется в теплоизоляционных и легких бетонных материалах;
• не относится к горючим утеплителям;
• хорошо известен в частном строительстве.

Но наличие этих качеств не означает, что обычный керамзит можно просто рассматривать как замену части конструктивного бетона там, где требуется полноценная работа армопояса.

Что представляет собой керамзит

Керамзит получают путем обжига подходящего глинистого сырья. В результате формируются пористые гранулы с относительно прочной наружной оболочкой. Значительная доля воздуха внутри гранул обеспечивает материалу сравнительно низкую объемную массу и более высокое сопротивление передаче тепла по сравнению с плотным каменным заполнителем.

Характеристики керамзита зависят от структуры гранул, их размера, плотности и качества обжига. Поэтому само слово «керамзит» объединяет материалы с заметно различающимися свойствами.

В строительстве он может выступать:

• сухим теплоизоляционным заполнителем;
• составляющей легкого бетона;
• материалом для выравнивающих и теплоизоляционных слоев;
• заполнителем элементов, от которых не требуется работа как от плотного железобетона.

Различие между сухой засыпкой и керамзитобетоном принципиально. В сухой засыпке гранулы работают главным образом как объемный пористый материал. В керамзитобетоне они становятся заполнителем цементной матрицы, а свойства готового материала определяются уже всей системой, а не только самими гранулами.

Основная функция армопояса

Чтобы оценивать уместность керамзита, важно понимать назначение самого армопояса.

Армированный пояс создают не как обычное заполнение верхней части стены. Он является конструктивным элементом, связывающим отдельные участки здания. Его работа может быть связана с распределением нагрузок, повышением пространственной жесткости и созданием более однородной опорной зоны для расположенных выше конструкций.

На армопояс воздействуют силы, характер которых зависит от здания. Значение имеют материал стен, схема перекрытий, конфигурация кровли, расположение проемов и множество других особенностей проекта.

Поэтому требования к армопоясу задаются не только удобством устройства или желанием сделать его теплее. Определяющими остаются:

• прочность материала;
• его совместная работа с арматурой;
• непрерывность конструктивного элемента;
• способность воспринимать предусмотренные проектом воздействия;
• качество сцепления компонентов;
• геометрическая стабильность;
• долговечность.

Изменение состава материала конструктивного пояса может влиять сразу на несколько этих характеристик.

Почему нельзя оценивать решение только по теплопроводности

При сравнении материалов для стены легко сосредоточиться на одном показателе — способности проводить тепло. Для армопояса такой подход слишком узок.

Материал может обладать хорошими теплоизоляционными свойствами, но уступать плотному бетону по характеристикам, важным для несущей конструкции. Обратная ситуация тоже распространена: очень прочный плотный материал может создавать выраженную теплотехническую неоднородность.

Армопояс находится именно на границе этих требований.

Если добавить в строительную смесь пористый заполнитель, меняются не только тепловые свойства. Могут изменяться:

• плотность материала;
• прочностные характеристики;
• жесткость;
• характер деформации;
• структура цементного камня;
• водопоглощение;
• взаимодействие заполнителя с раствором;
• поведение материала при длительной нагрузке.

Поэтому утверждение «керамзит теплее, следовательно, армопояс с ним лучше» некорректно. Теплотехническое преимущество должно рассматриваться отдельно от способности конструктивного элемента выполнять свою основную функцию.

Керамзит и керамзитобетон — не одно и то же

Одна из частых ошибок связана с объединением нескольких разных решений под общим названием.

Керамзит — это заполнитель. Керамзитобетон — композиционный материал, в котором кроме керамзита присутствуют цементное вяжущее, вода и другие предусмотренные составом компоненты.

Свойства готового керамзитобетона невозможно определить только по наличию керамзита. Большое значение имеют количество и характеристики цементной матрицы, состав смеси, качество заполнителя и структура готового материала.

Можно получить сравнительно легкий теплоизоляционный материал, а можно — более плотный конструкционный легкий бетон. Между ними существует значительная разница по назначению.

По этой причине формулировка «армопояс из керамзита» слишком упрощает реальную строительную задачу. Корректнее разделять несколько возможных функций материала: заполнение, утепление, формирование ненесущей части конструкции или участие в специально рассчитанном бетоне.

Где проходит граница между утеплением и несущей частью

При обсуждении керамзита вокруг армопояса полезно мысленно разделять тепловой контур и силовую схему здания.

Несущая часть должна работать так, как предусмотрено конструктивным решением. Теплоизоляционная часть должна уменьшать теплопередачу и снижать влияние более плотного материала на общую теплозащиту стены.

Эти задачи иногда выполняются разными слоями.

Такой подход позволяет не требовать от одного материала противоположных качеств. Пористый теплоизоляционный слой не обязан выполнять функцию железобетонного элемента, а железобетонному ядру не обязательно самостоятельно обеспечивать теплотехнические свойства всей стены.

Именно здесь керамзит может рассматриваться значительно разумнее: не как автоматическая замена бетона, а как материал, свойства которого могут использоваться в тех участках конструкции, где от него не требуется выполнять работу полноценного армированного пояса.

Может ли керамзит уменьшить теплопотери

Пористая структура керамзита действительно делает его интересным с точки зрения теплозащиты. Однако тепловой эффект зависит от того, в каком виде материал используется.

Сухой керамзит содержит большое количество воздушных пор как внутри гранул, так и между ними. После включения гранул в цементную смесь часть межзернового пространства заполняется более теплопроводным материалом. Плотность и теплопроводность готового керамзитобетона поэтому отличаются от характеристик свободной засыпки.

Нельзя автоматически переносить свойства чистого керамзита на бетон, приготовленный с его использованием.

На итоговое тепловое поведение влияют:

• плотность готового материала;
• доля цементной матрицы;
• влажность;
• структура слоя;
• наличие непрерывных участков плотного бетона;
• общая конструкция стены.

Особенно заметно на теплозащиту влияет влага. Воздух в порах является важной причиной низкой теплопроводности пористых материалов. Когда часть порового пространства увлажняется, свойства слоя меняются.

Почему облегчение армопояса не является самостоятельной целью

Еще один аргумент в пользу керамзита иногда связывают с уменьшением массы.

Для отдельных строительных элементов снижение собственного веса действительно может быть полезным. Но применительно к армопоясу малая масса сама по себе не является достаточным основанием менять материал.

Пояс проектируют как элемент общей конструктивной системы. Важны не только килограммы материала на единицу объема, но и то, насколько материал способен работать в предусмотренной схеме.

Уменьшение плотности часто сопровождается изменением прочности и жесткости. Эти характеристики связаны не линейно и зависят от состава конкретного легкого бетона.

Поэтому понятия «легкий» и «подходящий для армопояса» нельзя считать синонимами.

Когда идея использования керамзита выглядит наиболее понятной

Самая логичная область применения керамзита рядом с армопоясом связана с задачами теплозащиты, заполнения и уменьшения плотности ненесущих слоев.

Материал может быть интересен там, где требуется сформировать пористую часть узла, но силовую функцию продолжает выполнять специально предусмотренная конструктивная часть.

Подобное разделение функций особенно важно в стенах из теплых кладочных материалов. Если основная стена обладает низкой теплопроводностью, плотный бетонный участок способен заметно отличаться от нее. В таком случае проектное решение должно учитывать не только прочность пояса, но и теплотехническую однородность ограждающей конструкции.

Керамзит здесь является лишь одним из материалов, свойства которых могут быть полезны. Сам по себе он не решает вопрос правильного устройства узла.

Риск подмены конструктивного бетона утепляющей смесью

Самая опасная логическая ошибка выглядит просто: если плотный бетон холодный, его пытаются сделать более теплым путем максимального увеличения доли пористого заполнителя.

Но конструктивные свойства смеси при этом могут измениться значительно сильнее, чем кажется по внешнему виду готового материала.

Армопояс снаружи может выглядеть монолитным и твердым, однако визуальная цельность ничего не говорит о его расчетной работе. Даже нормально затвердевший материал может не соответствовать тем характеристикам, которые требуются от конкретного элемента.

Особенно нежелательно ориентироваться на бытовые признаки вроде:

• смесь получилась достаточно плотной;
• поверхность после высыхания твердая;
• гранулы хорошо покрыты раствором;
• похожий состав использовался в другом месте;
• материал выдерживает человека;
• на поверхности нет трещин.

Такие наблюдения не заменяют определение необходимых свойств конструкции.

Какие свойства материала имеют значение кроме прочности

Внимание обычно сосредоточено на том, насколько твердым получился бетон. Работа строительной конструкции значительно сложнее.

Жесткость

Материалы под нагрузкой деформируются. Способность элемента сопротивляться деформациям важна для совместной работы стен, перекрытий и других частей здания.

Материал меньшей плотности может отличаться по модулю деформации от обычного тяжелого бетона. Это способно влиять на поведение элемента даже при достаточной прочности в каком-то одном испытании.

Сцепление с арматурой

Армированный бетон работает как совместная система бетона и металлического армирования. Свойства бетонной матрицы влияют на передачу усилий между компонентами.

Однородность

Легкие заполнители способны вести себя в смеси иначе, чем плотный щебень. Неоднородность распределения компонентов может повлиять на свойства готового элемента.

Усадочные процессы

После устройства цементосодержащий материал проходит ряд физических процессов. Изменение влажности и структуры сопровождается деформациями, величина которых зависит от состава.

Влагопоглощение

Пористый заполнитель способен взаимодействовать с водой значительно активнее плотного каменного материала. Это имеет значение как во время формирования смеси, так и в дальнейшем.

Влага как недооцененный фактор

Керамзит часто воспринимают как материал, свойства которого почти полностью определяются воздухом в порах. Но в реальной конструкции важную роль играет влажностный режим.

Гранула имеет пористое внутреннее строение. Способность поглощать воду зависит от качества материала и состояния поверхности. При использовании в цементных смесях взаимодействие заполнителя с влагой становится частью общего процесса формирования структуры бетона.

Во время эксплуатации влажность влияет и на теплотехнические характеристики.

Поэтому оценивать материал только в сухом виде неправильно. Для ограждающих конструкций имеет значение то состояние, в котором слой будет находиться большую часть срока эксплуатации.

Почему мостик холода нельзя рассматривать только как полосу бетона

Армопояс часто называют потенциальным мостиком холода. Термин полезен, но может создавать слишком простую картину: будто достаточно заменить или разбавить бетон более теплым материалом.

На тепловые потоки влияет весь узел.

Значение имеют взаимное расположение слоев, материал стены, наружная теплозащита, геометрия элемента и непрерывность утепляющей оболочки здания. Иногда изменение небольшого участка материала оказывает меньшее влияние, чем нарушение непрерывности основного слоя теплоизоляции.

Это одна из причин, по которой конструктивную часть пояса разумно рассматривать отдельно от теплозащитного решения.

Типичные ошибки при оценке керамзита для армопояса

Попытка заменить свойства конструкции свойствами заполнителя

У керамзита есть собственные показатели, но готовый бетон обладает другими характеристиками. После смешивания с цементным вяжущим материал необходимо оценивать как новый композит.

Ориентация только на тепло

Армопояс является прежде всего конструктивным элементом. Если улучшение теплозащиты ухудшает его способность выполнять силовую функцию, задача решена неправильно.

Ориентация только на прочность

Обратная крайность тоже встречается. Плотный железобетонный пояс может выполнять конструктивную задачу, но создавать выраженную неоднородность стены по теплопередаче. Для теплого дома этот аспект также имеет значение.

Смешивание утепления и армирования в одну задачу

Попытка заставить один и тот же слой одновременно быть максимально прочным и максимально теплоизоляционным часто ведет к компромиссному материалу, который неидеально выполняет обе функции.

Перенос опыта с ненесущих стяжек

Керамзитобетон широко применяется в легких выравнивающих слоях и других конструкциях. Успешное использование материала в таких местах ничего не говорит о его пригодности для элемента, воспринимающего расчетные нагрузки.

Керамзитобетон бывает разным

Полезно отказаться от представления о керамзитобетоне как об одном материале с фиксированными свойствами.

В зависимости от состава он может иметь разную плотность, пористость и прочность. Одни варианты ориентированы главным образом на теплоизоляцию, другие способны выполнять более серьезные конструктивные функции.

Из этого следует важный практический вывод: название заполнителя не определяет назначение готового бетона.

Для характеристики материала важен не факт присутствия гранул керамзита, а подтвержденные свойства конкретного состава.

Самостоятельно приготовленная смесь без контроля характеристик в этом отношении отличается от материала, параметры которого определены и проверены. Внешне эти бетоны могут быть похожи, но их фактическое поведение под нагрузкой способно различаться.

Что важнее: убрать мостик холода или сохранить прочность

Такой выбор сформулирован неправильно. Дом нуждается и в надежной силовой схеме, и в нормально работающем тепловом контуре.

Более рациональная постановка задачи состоит в том, чтобы не заставлять теплоизоляционный материал заменять несущую конструкцию.

Если участок стены нуждается в дополнительной теплозащите, эту функцию можно учитывать как отдельную часть проектирования узла. Конструктивный пояс при этом сохраняет характеристики, необходимые для своей основной работы.

Такой принцип широко применим в строительстве. Материалы выбирают не по одному максимальному показателю, а по функции конкретного слоя.

Как оценивать идею применения керамзита на общем уровне

Без индивидуального расчета конкретного здания можно проверить саму логику выбранного решения.

Стоит разделить вопросы на две группы.

Для конструктивной части важны:

• какую функцию выполняет армопояс;
• какие нагрузки на него передаются;
• какой материал предусмотрен для его рабочей части;
• остается ли пояс непрерывным;
• как обеспечивается совместная работа бетона и армирования.

Для теплотехнической части значимы:

• насколько материал пояса отличается от основной стены;
• где проходит утепляющая оболочка;
• остается ли она непрерывной;
• возникает ли локальная зона повышенной теплопередачи;
• как влажность влияет на выбранные материалы.

Если ответы на эти вопросы смешаны в одно утверждение вроде «добавим керамзит, и пояс станет теплым», решение требует более внимательной оценки.

Когда керамзит может оказаться неуместным

Сомнения особенно оправданы, когда керамзит рассматривается исключительно как способ сделать несущую часть пояса легче или теплее без подтверждения характеристик получившегося материала.

Также насторожиться стоит, если предполагается, что свойства смеси можно определить по обычным пропорциям, взятым из опыта устройства полов, стяжек или ненесущих элементов.

Еще один неблагоприятный признак — отсутствие разделения между основной рабочей частью армопояса и участками, выполняющими преимущественно теплоизоляционную функцию.

В подобных случаях проблема не в самом керамзите. Риск возникает из-за назначения материала не на ту роль, для которой подтверждены его свойства.

Какие вопросы полезно обсудить со специалистом

При проектировании или оценке узла полезнее спрашивать не «можно ли добавить керамзит», а уточнять функции отдельных элементов.

Имеет смысл выяснить:

• какая часть узла является непосредственно армированным несущим поясом;
• какие свойства требуются от бетона в этой части;
• каким образом решается теплотехническая неоднородность;
• допускается ли использование легкого бетона в предусмотренной конструкции;
• какие характеристики такого материала должны быть подтверждены;
• какую функцию выполняет керамзит — конструктивную, заполняющую или теплоизоляционную;
• как решение связано с материалом наружных стен и общей системой утепления.

Такая постановка вопросов помогает избежать ситуации, когда один материал выбирают по удобному свойству, не учитывая остальные требования.

Керамзит не является универсальным способом сделать армопояс теплым

Керамзит действительно обладает качествами, полезными для теплозащиты здания. Его пористость, сравнительно небольшая масса и возможность использования в легких бетонах делают материал востребованным во многих строительных конструкциях.

Но армопояс нельзя рассматривать как обычный объем, который достаточно заполнить материалом с меньшей теплопроводностью. Это элемент силовой системы здания, и его характеристики определяются конструктивной задачей.

Рациональная роль керамзита связана прежде всего с теми участками и составами, где его свойства соответствуют требуемой функции. Если речь идет о рабочем армированном бетоне, решающими становятся подтвержденные характеристики готового материала, а не только свойства отдельных гранул.

Наиболее надежная логика заключается в разделении функций. Армопояс должен выполнять конструктивную работу, а теплотехническая проблема должна решаться так, чтобы эта работа не нарушалась. Керамзит может быть частью такого решения, но не универсальной заменой плотного бетона и не самостоятельной гарантией отсутствия мостика холода.
