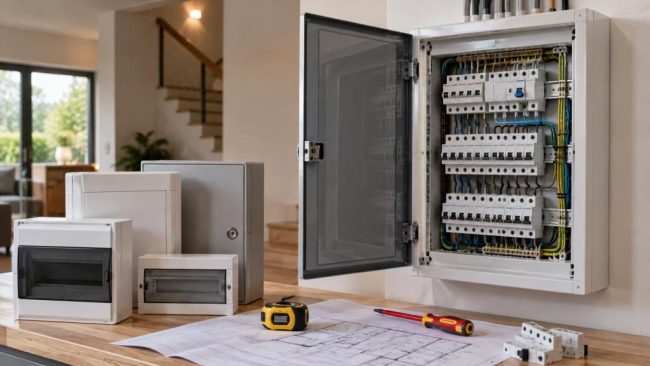

Как выбрать электрощит для частного дома: критерии сравнения корпусов, размеров и компоновки

Электрощит в частном доме — это не просто коробка, в которой размещены автоматические выключатели. Он служит основой для распределения электропитания по группам, размещения защитных и управляющих устройств, обслуживания сети и ее дальнейшего расширения. От конструкции щита зависит, насколько удобно будет контролировать состояние электросистемы, добавлять новые линии и проводить диагностику.

Сравнивать электрощиты только по цене или количеству модулей недостаточно. Два корпуса одинакового размера могут заметно отличаться по внутренней организации, качеству дверцы, способу ввода кабелей, доступному пространству для проводников и условиям эксплуатации. Для частного дома особенно важны запас по вместимости, подходящая степень защиты, удобство обслуживания и соответствие месту установки.

Что именно называют электрощитом

В бытовой электросистеме под электрощитом часто понимают весь распределительный узел вместе с установленной аппаратурой. Однако при выборе полезно разделять два понятия.

Корпус щита представляет собой оболочку с дверцей, монтажными элементами, DIN-рейками и другими деталями для размещения оборудования. Внутри могут находиться автоматические выключатели, устройства защитного отключения, дифференциальные аппараты, реле, контакторы, устройства защиты от перенапряжений и другие элементы.

Количество и тип этих устройств определяются проектом электроснабжения. Сам корпус должен обеспечивать для них подходящее пространство и условия эксплуатации.

Для частного дома часто требуется больше места, чем для небольшой квартиры. Причина не только в большей площади. В доме могут существовать отдельные электрические группы для наружного освещения, хозяйственных построек, насосного оборудования, ворот, отопительной автоматики, мастерской, гаража и других потребителей.

Главный критерий — не рейтинг, а соответствие конкретной электросистеме

Универсального электрощита, который был бы лучше всех для любого частного дома, не существует. Корпус, удобный для небольшого дачного здания, может оказаться тесным для дома с большим количеством отдельных линий. Модель для сухого технического помещения не обязательно подойдет для установки на улице или в неотапливаемой хозяйственной зоне.

При сравнении электрощитов обычно оценивают:

• способ установки;
• вместимость;
• размеры корпуса;
• материал;
• степень защиты оболочки;
• организацию внутреннего пространства;
• возможности ввода кабелей;
• удобство обслуживания;
• качество дверцы и креплений;
• возможность дальнейшего расширения системы.

Эти параметры связаны между собой. Например, большое номинальное количество модулей еще не гарантирует, что внутри будет удобно разместить проводники и дополнительные устройства.

Вместимость щита и запас свободного места

Количество модулей — одна из наиболее заметных характеристик электрощита. Стандартная модульная аппаратура устанавливается на DIN-рейки, а размеры корпуса часто указывают именно через число доступных модульных мест.

Почему щит без запаса быстро становится неудобным

На этапе проектирования легко ориентироваться только на уже запланированные автоматы и другие устройства. После ввода дома в эксплуатацию требования к электросистеме могут измениться. Появляется наружное освещение, отдельная линия для мастерской, дополнительное климатическое оборудование, автоматика ворот, система резервного питания или другие потребители.

Если все DIN-рейки заняты сразу, любое расширение становится сложнее. Иногда приходится менять корпус целиком или устанавливать дополнительный распределительный щит.

Свободное пространство полезно и при обслуживании. Плотно заполненный корпус сложнее осматривать, а работа с проводниками внутри него становится менее удобной.

При этом чрезмерно большой щит тоже не всегда рационален. Он занимает больше места и может плохо вписываться в выбранную зону установки. Задача состоит не в выборе максимального корпуса, а в наличии разумного резерва.

Номинальное число модулей — не единственный показатель размера

Два электрощита с одинаковым заявленным количеством модулей могут отличаться по фактическому внутреннему объему.

На удобство компоновки влияют:

• расстояние между DIN-рейками;
• глубина корпуса;
• свободное место над и под аппаратурой;
• расположение шин;
• пространство сбоку от установленных устройств;
• конфигурация зон для ввода кабелей.

Особенно заметна глубина корпуса. В неглубоком щите аппаратура может разместиться без проблем, однако пространство для проводников окажется ограниченным. При большом количестве линий это усложняет аккуратную компоновку.

Поэтому оценивать корпус только по числу модулей не стоит. Важна вся внутренняя геометрия.

Встраиваемый или накладной электрощит

По способу монтажа корпуса обычно делят на встраиваемые и накладные.

Встраиваемые модели

Такой корпус располагается в подготовленной нише, а его лицевая часть остается практически в одной плоскости со стеной. Решение выглядит аккуратно и меньше выступает в помещение.

Встраиваемые щиты часто выбирают для жилых интерьеров, где важна компактность и внешний вид оборудования.

Однако возможность такого размещения зависит от конструкции стены, ее толщины, материала и проектных решений. Электрощит нельзя рассматривать отдельно от строительной конструкции.

Накладные модели

Накладной корпус крепится на поверхность стены. Он заметнее в интерьере, зато не требует глубокого встраивания.

Такой вариант распространен в технических помещениях, гаражах, мастерских, котельных и других местах, где внешний вид оборудования играет меньшую роль. Накладная конструкция также может быть удобнее там, где устройство ниши нежелательно или невозможно.

Выбор между двумя вариантами определяется не качеством самого электрощита, а местом его размещения и конструкцией здания.

Металлический или пластиковый корпус

Материал оболочки влияет на массу, механическую прочность, поведение при эксплуатации и требования к установке.

Пластиковые электрощиты

Качественные полимерные корпуса широко применяются в бытовых электросистемах. Они относительно легкие, не подвержены коррозии и выпускаются в большом количестве размеров.

Для сухих внутренних помещений такой вариант может быть вполне подходящим.

Оценивать нужно не просто наличие слова «пластик» в характеристиках. Значение имеют жесткость корпуса, качество материала, надежность защелок и петель, точность посадки дверцы.

Слишком тонкие элементы могут деформироваться при эксплуатации, особенно у крупных корпусов.

Металлические электрощиты

Металлический корпус обычно отличается высокой механической прочностью и часто применяется в технических помещениях, мастерских, гаражах и на объектах с повышенными требованиями к защите оборудования.

У таких щитов важны качество покрытия, конструкция дверцы, защита от коррозии и правильность организации электрической безопасности металлических частей.

Сам по себе металл не делает корпус автоматически более надежным во всех условиях. Для влажной или наружной зоны особенно важно качество защитного покрытия и соответствие корпуса заявленным условиям эксплуатации.

Степень защиты корпуса

Одной из наиболее значимых характеристик является степень защиты оболочки, обычно обозначаемая буквами IP и цифрами.

Она характеризует защищенность корпуса от проникновения твердых предметов и воды. Требуемый уровень зависит от места установки.

В сухом отапливаемом помещении условия сравнительно мягкие. Для гаража, подсобного помещения или наружной установки требования могут быть выше из-за пыли, влажности, конденсата и возможного попадания воды.

Нельзя выбирать степень защиты по принципу «чем больше число, тем лучше». Сильно герметизированный корпус имеет свои особенности, включая условия теплоотвода и организацию кабельных вводов. Главный критерий — соответствие реальной среде эксплуатации.

Уличный щит и щит внутри дома — не одно и то же

Электрощит, предназначенный для помещения, не следует автоматически считать подходящим для фасада или отдельно стоящей опоры.

На улице на оболочку воздействуют:

• осадки;
• перепады температуры;
• солнечное излучение;
• пыль;
• конденсат;
• механические нагрузки.

Кроме заявленной степени защиты важно учитывать материал корпуса, устойчивость его деталей к окружающей среде и конструкцию кабельных вводов.

Даже хороший корпус может потерять часть своих защитных свойств, если вводы выполнены способом, не соответствующим его конструкции. По этой причине условия установки необходимо оценивать вместе со всей системой, а не только по маркировке оболочки.

Внутренняя организация электрощита

Удобный корпус позволяет не просто закрепить аппаратуру, а грамотно разместить все элементы распределительного узла.

DIN-рейки

Следует смотреть на их количество, длину, жесткость и расстояние между рядами. При большой плотности оборудования слишком маленькие промежутки усложняют работу с проводниками.

Шины и места для их установки

В распределительном щите требуется организованное размещение соответствующих шин и соединений. Удобно, когда конструкция корпуса предусматривает понятные места для их крепления.

Если все элементы приходится размещать в единственной свободной зоне, аккуратная компоновка становится сложнее.

Пространство для проводников

Это параметр, который не всегда заметен по каталожной фотографии. Между установленной аппаратурой и стенками корпуса должно оставаться достаточно места для нормальной организации проводников.

Тесный щит может формально вмещать заявленное оборудование, но быть неудобным в эксплуатации.

Кабельные вводы

В частном доме к распределительному узлу может подходить значительное число кабелей. Они приходят от розеточных групп, освещения, инженерного оборудования и отдельных построек.

Корпус должен позволять организовать эти вводы без хаотичного размещения.

У разных моделей различаются:

• количество подготовленных зон для ввода;
• их расположение;
• доступ сверху и снизу;
• совместимость с подходящими вводными элементами;
• количество свободного пространства рядом с точками ввода.

Если большая часть кабелей приходит сверху, а конструкция корпуса удобна только для нижнего ввода, монтаж и дальнейшее обслуживание могут усложниться.

Прозрачная или непрозрачная дверца

На электрические характеристики системы тип дверцы почти не влияет, однако он меняет удобство эксплуатации.

Прозрачная дверца позволяет визуально оценивать положение органов управления некоторых устройств без открытия корпуса. Это бывает удобно в техническом помещении.

Непрозрачная дверца делает электрощит менее заметным в интерьере и скрывает аппаратуру.

Более значимым параметром является качество самой дверцы: она не должна самопроизвольно открываться, заметно перекошиваться или мешать доступу к оборудованию.

Стоит также оценивать петли, замок или защелку и угол открытия.

Съемные панели и удобство доступа

Обслуживание электрощита продолжается весь срок эксплуатации дома. Даже исправную систему периодически осматривают специалисты, а при расширении электросети доступ внутрь корпуса становится особенно важен.

Хорошо организованный щит позволяет снимать необходимые панели без лишних сложностей и получать нормальный доступ к аппаратуре и проводникам.

Слишком тесные корпуса с неудобно расположенными крепежными элементами проигрывают более продуманным моделям, даже если их основные паспортные характеристики похожи.

Маркировка групп

По мере увеличения количества линий возможность быстро определить назначение каждого устройства приобретает большое значение.

Полезно, когда конструкция корпуса предусматривает место для понятной маркировки. В большом доме количество групп может быть значительным, и попытка вспоминать назначение каждого аппарата по его положению в ряду неудобна.

Маркировка облегчает эксплуатацию и работу специалиста при диагностике.

Сама по себе она не заменяет документацию электросистемы, но делает распределительный узел значительно понятнее.

Что учитывать при большом количестве инженерного оборудования

Современный частный дом может иметь электрическую систему, которая значительно сложнее обычной схемы из розеток и освещения.

В электрощите или рядом с ним могут быть предусмотрены элементы управления:

• отопительным оборудованием;
• насосами;
• вентиляцией;
• наружным освещением;
• воротами;
• резервным электроснабжением;
• отдельными хозяйственными зонами.

Часть устройств может занимать больше одного стандартного модуля. Другим требуется дополнительное пространство для соединений.

Из-за этого оценивать будущий щит следует по фактическому составу оборудования, а не только по количеству групповых автоматов.

Один большой щит или несколько распределительных

Для небольшого дома всю аппаратуру часто удается разместить в одном узле. В крупных зданиях иногда применяют несколько распределительных щитов для разных зон.

Например, отдельный распределительный узел может использоваться в гараже, мастерской или другой части объекта. Такое решение не следует считать автоматически лучшим или худшим. Оно зависит от архитектуры дома и проекта электроснабжения.

При сравнении вариантов учитывают длину линий, удобство обслуживания, структуру электросети и расположение потребителей.

Решение о количестве распределительных узлов желательно принимать на этапе проектирования, поскольку оно влияет и на прокладку кабелей.

Механическая жесткость корпуса

Этот параметр особенно заметен у крупных моделей.

Корпус должен сохранять форму после установки оборудования и кабелей. Дверца должна нормально закрываться, монтажные элементы — оставаться устойчивыми, а DIN-рейки — не иметь заметной подвижности.

При визуальном осмотре полезно оценивать:

• толщину и жесткость стенок;
• качество соединения деталей;
• надежность креплений;
• работу дверных петель;
• отсутствие выраженных перекосов;
• качество съемных панелей.

Эти особенности сложно выразить одной цифрой в характеристиках, однако именно они часто определяют удобство длительной эксплуатации.

Почему самые дешевые модели не всегда экономичны

Экономия на корпусе кажется привлекательной, поскольку стоимость установленной внутри аппаратуры может быть значительно выше.

Проблемы дешевого щита нередко проявляются не сразу. Слабые петли, неудобные вводы, маленькая глубина или недостаточно жесткие рейки становятся заметны после заполнения корпуса оборудованием.

Если электрощит приходится заменять из-за недостаточной вместимости или неудобной конструкции, расходы оказываются значительно выше первоначальной разницы в цене.

При этом высокая цена сама по себе также не доказывает качество. Сравнивать стоит конкретные характеристики и конструкцию.

Электрощит должен позволять расширять систему

Частный дом редко остается полностью неизменным на протяжении десятилетий. Появляются новые хозяйственные постройки, оборудование и электрические потребители.

Хороший распределительный узел не должен становиться препятствием для таких изменений.

Полезный резерв включает не только свободные места на DIN-рейках. Желательно иметь и физическое пространство для дополнительных проводников, шин и вспомогательных элементов.

Если свободны несколько модулей, но весь остальной объем корпуса уже заполнен кабелями, реальная возможность расширения остается ограниченной.

Какие характеристики важнее внешнего вида

Дизайн электрощита имеет значение, если он располагается в прихожей, коридоре или другом заметном месте. Производители предлагают аккуратные корпуса с разными вариантами дверец и отделки.

Однако функциональные параметры должны оставаться приоритетными.

При равных условиях разумно отдавать предпочтение модели, у которой:

• достаточно места для проектируемой аппаратуры и резерва;
• удобная внутренняя компоновка;
• соответствующая месту установки степень защиты;
• надежные петли и дверца;
• предусмотрены удобные кабельные вводы;
• имеется пространство для организованного размещения проводников;
• обеспечен нормальный доступ для обслуживания.

Эстетика имеет смысл оценивать уже среди моделей, подходящих по техническим характеристикам.

Типичные ошибки при сравнении электрощитов

Распространенная ошибка — выбирать корпус только по количеству модулей. Формально аппаратура помещается, но пространства для соединений оказывается мало.

Другой спорный подход — приобретать корпус почти без запаса. Любое расширение системы после этого превращается в отдельную проблему.

Не стоит также считать металлический корпус безусловно лучше пластикового или ориентироваться только на максимально высокую степень IP. Каждый параметр имеет смысл только применительно к конкретному месту установки.

Еще одна ошибка — оценивать щит отдельно от проекта электроснабжения. Пока неизвестно количество линий, типы защитных аппаратов и возможное дополнительное оборудование, определить подходящую вместимость корпуса сложно.

Что желательно определить до покупки

До выбора конкретного корпуса полезно иметь хотя бы общее представление о структуре будущей электросистемы.

Нужно понимать, где расположен электрощит, сколько оборудования планируется разместить, потребуется ли резерв и в каких условиях будет работать корпус.

Особенно важны следующие вопросы:

• щит находится внутри здания или снаружи;
• помещение сухое или потенциально влажное;
• корпус будет встраиваемым или накладным;
• сколько рядов оборудования требуется;
• откуда подходят основные кабели;
• нужен ли существенный запас под расширение;
• есть ли крупные модульные устройства;
• насколько удобен доступ к щиту после завершения отделки.

Если ответы на эти вопросы известны, круг подходящих моделей становится значительно уже.

Как сравнить несколько подходящих электрощитов

Когда основные требования уже определены, имеет смысл сравнивать модели не по одному параметру, а по совокупности характеристик.

Сначала проверяют соответствие месту установки: материал, конструкцию и степень защиты. Затем оценивают вместимость с учетом резерва.

После этого стоит обратить внимание на внутренний объем, количество рядов, расстояние между ними, глубину и расположение кабельных вводов. Для большого щита особенно важны качество петель, жесткость корпуса и удобство съемных элементов.

Если несколько моделей подходят по этим параметрам, уже можно сравнивать внешний вид, комплектацию и стоимость.

Такой подход полезнее условного рейтинга, поскольку учитывает реальные требования конкретного дома.

Когда окончательную конфигурацию должен определять специалист

Корпус электрощита можно сравнивать по понятным потребительским характеристикам, но состав защитной аппаратуры, распределение нагрузок, структура линий и электрические соединения относятся к проектированию электросистемы.

Ошибки в этой части способны привести не только к неудобству, но и к повреждению оборудования, перегреву или поражению электрическим током.

Особенно важно профессиональное проектирование, если в доме есть мощные электрические потребители, трехфазное питание, резервные источники, сложная автоматика или несколько распределительных узлов.

Сам корпус в таком случае выбирается уже под рассчитанную и спроектированную систему.

Каким должен быть подходящий электрощит для частного дома

Хороший электрощит не обязательно самый дорогой, самый большой или наиболее герметичный. Его главная характеристика — соответствие конкретной электросистеме и месту установки.

Для жилого дома особенно ценны достаточная вместимость, умеренный запас для расширения, удобное внутреннее пространство и надежная конструкция. Корпус должен позволять организованно разместить аппаратуру и проводники, обеспечивать нормальный доступ для обслуживания и сохранять свои свойства в тех условиях, где он установлен.

Вместо универсального рейтинга полезнее сравнивать электрощиты по нескольким практическим критериям: типу монтажа, размеру, материалу, степени защиты, глубине, организации DIN-реек, кабельным вводам и удобству обслуживания. Такой подход позволяет выбрать не абстрактно «лучший» щит, а корпус, который действительно подходит для конкретного частного дома.
