Как устроена кабельная канализация и зачем в ней нужны смотровые колодцы

Подземные кабельные сети используются для прокладки линий связи, передачи данных, электроснабжения и других инженерных систем. Чтобы защитить кабели от внешних воздействий и обеспечить возможность их обслуживания, применяют кабельную канализацию — систему каналов и вспомогательных сооружений, расположенных под землёй. Она позволяет организовать размещение коммуникаций на ограниченной территории и сохранить доступ к отдельным участкам трассы в процессе эксплуатации.

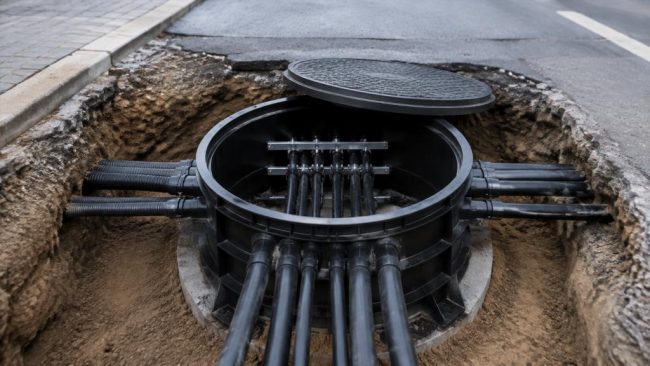

Важную роль в такой инфраструктуре играют смотровые колодцы. Пластиковый колодец кабельной канализации используется на участках, где требуется создать удобный доступ к проложенным линиям, выполнить соединение отдельных направлений или провести технические работы без нарушения всей трассы. Такие элементы помогают поддерживать работоспособность подземных сетей и упрощают их дальнейшее развитие.

Кабельная канализация применяется при строительстве городских коммуникаций, на промышленных объектах, территориях предприятий и других площадках, где требуется безопасное размещение большого количества кабелей. Конструкция системы зависит от назначения сети, условий эксплуатации и особенностей территории, на которой проходит трасса.

Назначение кабельной канализации в подземных сетях

Открытая прокладка кабелей подходит далеко не для всех условий эксплуатации. Линии связи и другие коммуникации могут подвергаться воздействию осадков, перепадов температуры, механических нагрузок и случайных повреждений. Размещение кабелей в специальных каналах помогает снизить влияние внешних факторов и сохранить доступ к инфраструктуре.

Кабельная канализация включает несколько элементов:

• защитные трубы или каналы для размещения кабельных линий;
• смотровые колодцы для доступа к отдельным участкам трассы;
• соединительные и распределительные элементы;
• дополнительные защитные конструкции при прохождении сложных участков.

Колодцы устанавливают на определённых расстояниях друг от друга, а также в местах изменения направления трассы, разветвления линий или перехода между различными участками прокладки. Через них специалисты получают доступ к кабелям для проверки, замены, подключения новых линий и проведения ремонтных работ.

Роль смотровых колодцев в эксплуатации кабельных сетей

Без точек доступа обслуживание протяжённых подземных трасс было бы значительно сложнее. При возникновении необходимости проверить состояние кабеля пришлось бы проводить масштабные земляные работы. Смотровые колодцы позволяют ограничиться работой на конкретном участке.

Основные задачи таких конструкций:

• обеспечение доступа к кабельным линиям;
• возможность протяжки новых кабелей через существующую трассу;
• облегчение ремонта повреждённых участков;
• организация разветвлений между направлениями сети;
• контроль состояния инженерной инфраструктуры.

Колодцы выполняют не только функцию доступа, но и помогают правильно организовать пространство внутри подземной системы. В них размещаются участки кабелей с необходимым запасом длины, соединительные элементы и другие компоненты, которые требуют периодического обслуживания.

Конструкция и особенности смотровых колодцев

Конструкция колодца зависит от условий эксплуатации, количества размещаемых линий и требований к нагрузкам. Обычно сооружение состоит из корпуса, внутреннего пространства для размещения кабелей, отверстий для ввода труб и верхней части с крышкой.

В конструкции могут использоваться различные материалы:

• бетон;
• кирпичные элементы;
• металл;
• полимерные материалы.

Полимерные решения получили распространение при создании современных кабельных сетей благодаря сочетанию небольшого веса и удобства транспортировки. Конструкции из пластика могут использоваться на объектах, где требуется быстрое размещение элементов без применения тяжёлой техники.

Размеры колодца выбирают с учётом количества кабелей и особенностей трассы. При проектировании учитывают:

• количество каналов;
• диаметр защитных труб;
• глубину залегания;
• доступность для обслуживания;
• предполагаемые нагрузки на поверхность.

Где устанавливают кабельные колодцы

Расположение смотровых элементов определяется особенностями конкретной трассы. Универсальной схемы размещения не существует: расстояния между точками доступа зависят от длины линии, количества поворотов и требований к эксплуатации.

Колодцы часто размещают:

• на прямых участках длинных кабельных трасс;
• в местах изменения направления прокладки;
• возле разветвлений коммуникаций;
• на переходах между разными зонами;
• около объектов, где требуется подключение нескольких линий.

На городских территориях такие сооружения помогают обслуживать сети связи, которые проходят под дорогами, тротуарами и другими объектами инфраструктуры. На промышленных площадках они используются для организации кабельных маршрутов между зданиями и технологическими зонами.

Как проектируют кабельную канализацию

Создание подземной кабельной сети начинается с разработки схемы размещения коммуникаций. Специалисты определяют маршрут прохождения линий, учитывают существующие инженерные объекты и рассчитывают необходимые элементы системы.

При проектировании обращают внимание на несколько факторов:

• назначение кабелей;
• условия окружающей среды;
• возможное увеличение количества линий в будущем;
• требования к доступу для обслуживания;
• особенности грунта и территории.

Грамотно спроектированная система должна обеспечивать не только размещение кабелей, но и возможность дальнейшего развития сети. При изменении потребностей объекта может потребоваться прокладка дополнительных линий, и наличие доступных каналов упрощает такие работы.

Обслуживание подземных кабельных сетей

Эксплуатация кабельной канализации включает регулярный контроль состояния сооружений и размещённых внутри линий. Специалисты проверяют целостность элементов, состояние кабелей и отсутствие факторов, которые могут повлиять на работу системы.

Во время обслуживания выполняются различные виды работ:

• осмотр внутреннего пространства колодцев;
• проверка состояния кабельных трасс;
• устранение повреждений;
• замена отдельных участков;
• прокладка новых линий.

Особое внимание уделяют защите внутренних элементов от влаги, загрязнений и механических воздействий. Состояние крышек, соединений и вводных отверстий влияет на долговечность всей системы.

Преимущества использования смотровых колодцев

Смотровые конструкции делают подземные сети более удобными для эксплуатации. Они позволяют сохранить доступ к коммуникациям на протяжении всего срока службы объекта и уменьшить объём работ при техническом обслуживании.

К основным преимуществам относятся:

• сокращение времени на поиск и устранение неисправностей;
• возможность модернизации существующих линий;
• снижение необходимости масштабных земляных работ;
• удобство контроля состояния коммуникаций;
• более организованное размещение кабелей.

При строительстве новых объектов наличие продуманной кабельной инфраструктуры помогает избежать сложностей при подключении оборудования и расширении сети.

Развитие кабельной инфраструктуры и требования к современным системам

Количество подземных коммуникаций постоянно увеличивается. Городские сети связи, системы видеонаблюдения, автоматизации и передачи данных требуют надёжных решений для размещения большого количества кабелей.

Современные кабельные канализации проектируются с учётом возможности дальнейшего расширения. Важную роль играют удобство доступа, устойчивость конструкций и рациональное использование пространства.

Смотровые колодцы остаются важной частью такой инфраструктуры. Они связывают отдельные участки трассы в единую систему и обеспечивают возможность эксплуатации коммуникаций на протяжении длительного периода.

Правильно организованная кабельная канализация позволяет защитить линии от внешних воздействий и создать условия для их обслуживания. Смотровые колодцы делают подземные сети более функциональными, обеспечивая доступ к кабелям и упрощая проведение технических работ на объектах различного назначения.
