Как читать проект дома по строительным чертежам — вопрос, возникающий у многих будущих собственников жилья. Получив комплект документов, заказчик сталкивается с множеством непонятных линий, обозначений и цифр. Между тем именно эти чертежи отражают всю суть будущего строения. Понимание проектной документации помогает избежать ошибок на стройке. Поможет контролировать подрядчиков и принимать взвешенные решения при строительстве. Если нужна разработка проекта индивидуального жилого дома, с чертежами и профессиональными консультациями, вы можете проконсультироваться с такими компаниями как «ПроектМинск».
Какие виды чертежей проектов домов бывают?
Проект дома состоит из нескольких разделов. Каждый отвечает за определенный этап строительства и содержит свои виды чертежей. Основными считаются:
- Планы этажей — показывают расположение стен, дверей, окон, лестниц и перегородок. Именно с плана первого этажа стоит начинать знакомство с проектом.

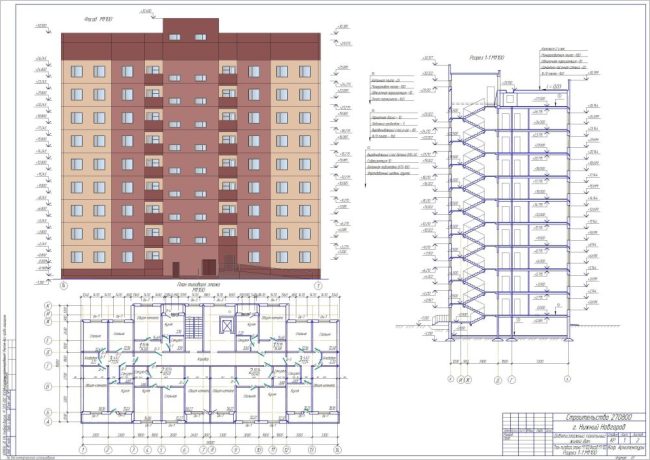

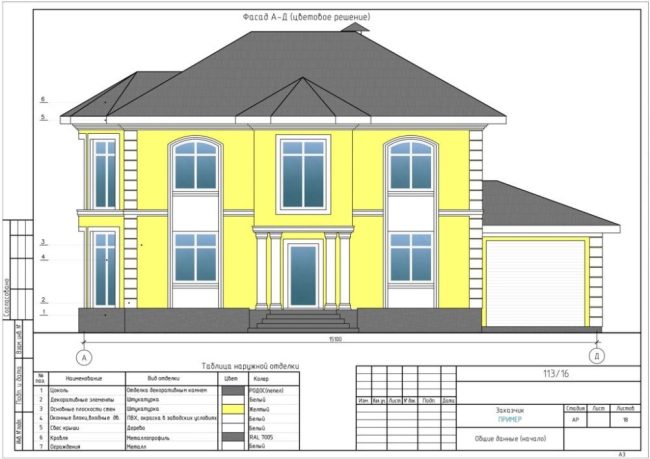

- Фасады — изображают дом снаружи с четырех сторон. На фасадах указаны материалы отделки, высоты стен, размеры проемов и элементы декора.
- Разрезы — демонстрируют “внутреннюю структуру” здания, показывая, как расположены перекрытия, крыша и фундамент.

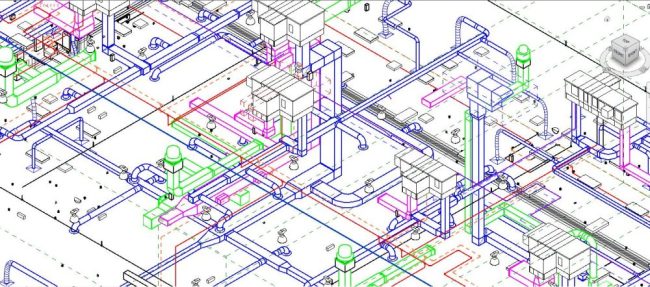

- Схемы инженерных систем — включают разводку отопления, электрики, водоснабжения и вентиляции.
- Узлы и детали — фрагменты сложных конструктивных элементов, где указано армирование, утепление и слои отделки.
Понять, как читать проект дома можно зная назначение каждого типа чертежей, можно быстро сориентироваться в проектной документации и понимать, где искать нужную информацию.
Как читать проект дома разного масштаба?

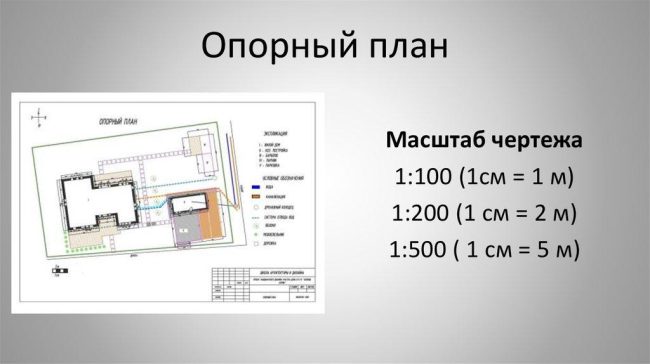

Масштаб — это соотношение между реальными размерами объекта и их изображением на бумаге. В строительных чертежах чаще всего используется масштаб 1:100 или 1:50. Это значит, что один сантиметр на листе соответствует одному метру или полуметру в действительности.
Чтобы правильно определить масштаб, нужно обратить внимание на подпись внизу каждого листа. Например, надпись “М 1:100” подсказывает, что длина в 1 см на чертеже соответствует 1 м на объекте. Благодаря этому можно визуально оценить реальные размеры помещений и их соотношение.
Основные элементы чертежей проекта дома
Чтобы понять, что изображено на плане и как читать проект дома, важно знать, как обозначаются основные строительные элементы. На первый взгляд линии и символы могут показаться случайными, но у каждого элемента есть свой графический стандарт. Дизайн проект квартиры или дома включает:
- Стены — толстые сплошные линии, несущие конструкции; тонкие — перегородки.
- Окна — прямоугольники с пересечениями или пунктирными линиями, показывающими створки.
- Двери — дуги, обозначающие направление открывания полотна.
- Лестницы — параллельные линии со стрелками, указывающими направление подъема.
- Отметки высот — цифры в кружках, показывающие уровень пола или потолка относительно нулевой отметки.
- Размерные линии — вынесены за пределы контура и показывают длину, ширину, высоту элементов.
Понимание этих условных обозначений поможет без труда понять, как читать проект дома, планировку, фасады и разрезы.

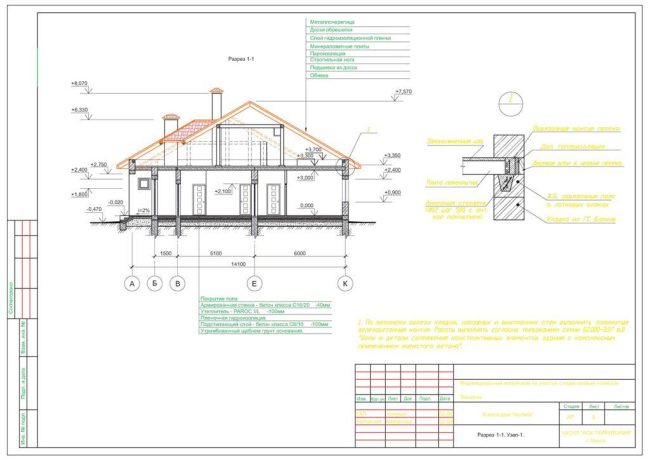

Как читать проект дома в разрезе?
Раздел с узлами и разрезами один из самых технически важных. Здесь показывают, как соединяются отдельные элементы здания: стены и перекрытия, стропильная система крыши, цоколь и фундамент. Эти компоненты означают следующее:

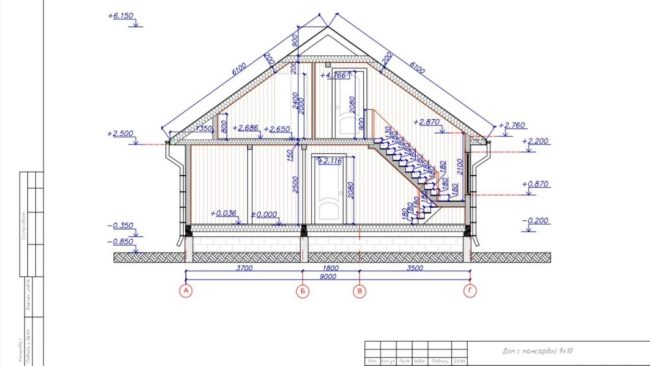

- Разрез — это “срез” конструкции, который помогает увидеть, как здание устроено изнутри. Позволит определить, где проходит перекрытие, какая высота потолков, из чего состоит кровельный пирог.
- Узел — это крупный фрагмент, где подробно показано соединение материалов. Например, как выполняется примыкание стены к крыше или как утепляется оконный проем.
Почему нужно уметь читать проект дома на чертежах?
Понимание архитектурных документов позволяет заказчику активно участвовать в строительстве. Вы сможете контролировать качество работ. Вовремя заметить несоответствия проекту и избежать дорогостоящих ошибок. Имея образец архитектурного проекта дома, можно контролировать все этапы работ.
Чтение проектной документации — важная часть подготовки к строительству. Разобравшись в основных видах чертежей, обозначениях и масштабах, можно уверенно понимать, как будет выглядеть дом, где проходят коммуникации и какие материалы заложены в проект.
Если вы не уверены в своих силах вы всегда можете обратиться к специалистам. К примеру, в таких компаниях как «ПроектМинск», могут помочь с разработкой проекта под любые задачи, предоставив комплект документации и объяснив, как читать проект дома, чтобы каждый элемент будущего жилища был понятен и продуман до мелочей.
