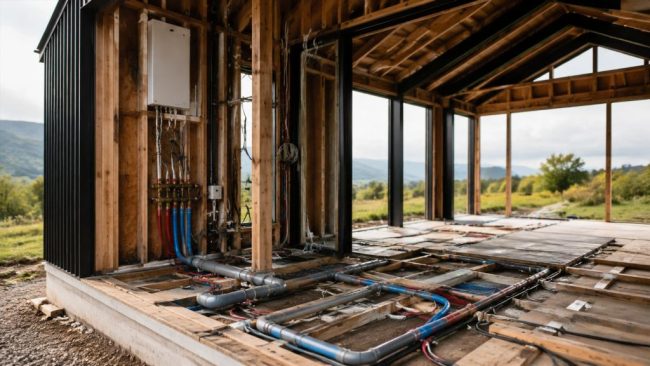

Компактная форма барнхауса создает впечатление простого проекта, но инженерные ошибки в таком доме исправлять не легче, чем в обычном каркасном здании. Трассы проходят внутри перекрытий и стен, а открытая планировка и высокие потолки требуют точной увязки отопления, вентиляции, воды и электрики. Чем раньше определены точки подключения, тем меньше отверстий и переделок понадобится после сборки каркаса.
Начните с посадки дома на участке
Расположение дома определяет длину наружных сетей, глубину траншей и места входа коммуникаций. До фундамента нужно знать, откуда приходят электричество и вода, где находится септик или центральная канализация, как отводятся дождевые стоки и можно ли подъехать к инженерным сооружениям для обслуживания.
На плане отмечают:
- ввод электрического кабеля;
- ввод водопровода или линию от скважины;
- выпуск канализации;
- место котельной или технического шкафа;
- наружный блок теплового насоса или кондиционера;
- вентиляционные выбросы и воздухозабор;
- резервные гильзы для будущих сетей.
Пересечения с фундаментом и несущими элементами согласуют до монтажа. Сверлить готовую обвязку или ростверк ради забытой трубы намного сложнее.
Вода и канализация
Мокрые зоны выгодно располагать близко друг к другу. Кухня, санузел и техническое помещение с общей инженерной стеной сокращают длину труб и количество скрытых соединений. Это уменьшает потери тепла в горячей воде и упрощает доступ при ремонте.
Канализационный выпуск требует уклона и понятной отметки относительно септика или уличной сети. Если высоты не проверены заранее, труба может оказаться слишком низко или, наоборот, выйти выше необходимого уровня. Для зимней эксплуатации учитывают глубину прокладки, утепление и защиту участков, которые проходят через холодные зоны.
Соединения водопровода лучше не прятать в недоступных полостях. Коллекторная схема требует больше трубы, зато позволяет отключать отдельные точки и контролировать систему из одного технического места.
Отопление при высоком потолке
В барнхаусах часто делают второй свет или открытое пространство под скатной кровлей. Теплый воздух поднимается, поэтому одного расчета по площади недостаточно. Важны объем помещения, площадь остекления, утепление ограждающих конструкций и расположение отопительных приборов.
Теплый пол дает равномерный прогрев нижней зоны, но предъявляет требования к пирогу перекрытия и температурному режиму покрытия. Радиаторы быстрее реагируют на изменение температуры. Комбинированная схема может быть удобна, если ее гидравлика рассчитана до отделки.
Оборудование размещают так, чтобы оставался доступ к фильтрам, насосам, запорной арматуре и автоматике. Технический шкаф не должен превращаться в тесную нишу, где невозможно заменить узел без демонтажа стен.
Вентиляция и проходы через кровлю
Большой общий объем не отменяет воздухообмен в спальнях, кухне и санузлах. Вытяжные каналы, приточные клапаны или механическую установку выбирают вместе с отоплением. Иначе одна система начинает компенсировать ошибки другой.
Особого внимания требуют проходы через скатную кровлю. Их положение связывают со стропилами, обрешеткой и кровельным покрытием. Случайный перенос канала на стройке приводит к лишним изгибам или вмешательству в несущую схему. Узлы прохода должны сохранять герметичность кровли и непрерывность пароизоляции.
Электрика и слаботочные линии
Розетки и освещение планируют по расстановке мебели, а не равномерно по стенам. В открытой гостиной заранее определяют зоны кухни, стола, дивана и рабочего места. Для панорамного остекления учитывают электроприводы штор, напольные конвекторы и датчики.
Отдельные линии нужны для мощной кухонной техники, водонагревателя, отопительного оборудования и наружных потребителей. Вместе с силовым кабелем закладывают интернет, видеонаблюдение, автоматику ворот и резервные каналы. Пустая гильза обходится дешево на этапе фундамента и дорого после благоустройства участка.
Что должно быть готово до монтажа дома
До начала работ нужен согласованный план вводов с координатами и высотами. Уже при планировании дома в стиле барнхаус полезно сопоставить размеры проекта, комплектацию перекрытий, толщину утепления и расположение технических зон. Это помогает проверить, помещаются ли трассы в конструкциях и где потребуются закладные.
Хороший инженерный план не обязан содержать окончательную модель каждого прибора. Но он должен отвечать на основные вопросы: где проходят сети, как они пересекают фундамент и каркас, как обслуживаются и какие мощности потребуются.
Такая подготовка сохраняет целостность конструкций, ускоряет монтаж и снижает риск переделок после закрытия стен.
