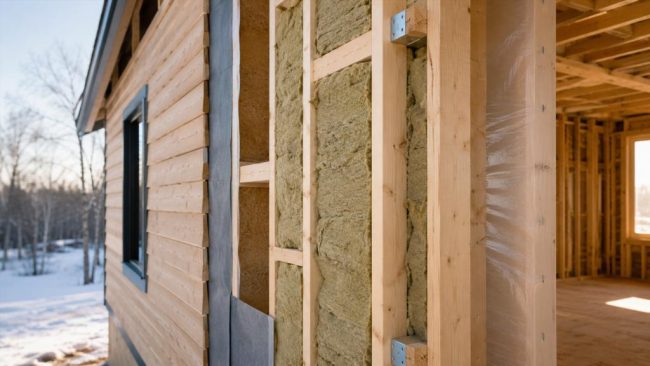

Двойной каркасный дом: как устроены стены, где возникают мостики холода и почему важен влажностный режим

Двойной каркасный дом привлекает прежде всего возможностью сделать наружные стены толще без резкого увеличения доли древесины в теплоизоляционном контуре. В обычной каркасной стене стойки одновременно формируют несущую основу и пересекают слой утеплителя. Древесина проводит тепло заметно лучше большинства волокнистых утеплителей, поэтому каждая стойка становится локальным участком с повышенной теплопередачей. При двойном каркасе конструкцию стремятся организовать так, чтобы элементы внутренних и наружных рядов не образовывали сплошную деревянную перемычку через всю толщину стены.

Однако увеличенная толщина сама по себе ещё не делает дом автоматически тёплым, сухим и долговечным. На результат влияют расположение стоек, непрерывность утеплителя, качество сопряжений, движение воздуха и водяного пара, герметичность внутреннего контура, защита наружной части стены от увлажнения. Ошибка в одном из этих элементов способна заметно уменьшить преимущества двойной конструкции.

Что называют двойным каркасом

Под двойным каркасом обычно понимают стену, в которой предусмотрены два ряда деревянных стоек, разделённых некоторым расстоянием или смещённых относительно друг друга. Пространство между ними образует увеличенную полость для теплоизоляционного материала.

Главная особенность такой схемы заключается не просто в наличии большого количества древесины. Напротив, смысл двойного ряда часто связан с уменьшением числа сквозных деревянных элементов, проходящих от внутренней поверхности стены к наружной.

Конструкции могут различаться. Встречаются стены:

• с двумя разнесёнными рядами стоек;
• со смещением наружных и внутренних стоек;
• с отдельным несущим и дополнительным каркасом;
• с увеличенной общей толщиной теплоизоляционной полости;
• с различным распределением обшивок и связей между рядами.

Из-за этого словосочетание «двойной каркас» не описывает одну строго определённую стену. Два дома, построенные по такому принципу, могут заметно различаться по теплотехническим и влажностным характеристикам.

Зачем разделять каркас на два ряда

В теплоизолированной стене полезно иметь как можно более непрерывный слой материала с низкой теплопроводностью. Любой элемент, который проходит через этот слой и проводит тепло лучше утеплителя, создаёт неоднородность.

Деревянные стойки являются необходимой частью каркасной конструкции, но по способности сопротивляться теплопередаче они отличаются от теплоизоляционного заполнения. Если стойки расположены одним рядом и полностью пересекают утеплённую полость, через них формируются повторяющиеся более холодные участки.

Двойная конструкция позволяет уменьшить этот эффект. Если наружная стойка не имеет прямого продолжения во внутреннем ряду, между ними остаётся теплоизоляция. Тепловому потоку приходится проходить через более сложную комбинацию материалов, а не через сплошной деревянный элемент.

Это одна из причин, почему двойной каркас рассматривают не только как способ увеличить толщину стены, но и как средство сделать теплоизоляционный контур более однородным.

Где в каркасной стене появляются мостики холода

Мостик холода — участок ограждающей конструкции, через который тепло передаётся интенсивнее, чем через соседние зоны. В деревянной каркасной стене такими местами могут становиться не только отдельные стойки.

Потенциально проблемными являются:

• углы;
• зоны вокруг оконных и дверных проёмов;
• места соединения стены с перекрытием;
• верхняя и нижняя обвязка;
• участки с большим количеством древесины;
• конструктивные перемычки между рядами каркаса;
• крепёжные и соединительные элементы;
• разрывы или локальное уменьшение толщины утеплителя.

Утолщённая стена не устраняет эти участки автоматически. Если два ряда стоек жёстко связаны большим количеством сквозных деревянных деталей, часть теплотехнического преимущества теряется.

Особенно заметно влияние конструктивно насыщенных зон. В месте обычного участка стены утеплитель может занимать значительную долю площади, а возле проёма или угла количество древесины увеличивается. Именно поэтому тепловые свойства стены нельзя оценивать только по толщине утеплителя между типовыми стойками.

Почему толщина стены не равна её фактической теплозащите

Условная стена с толстым слоем утеплителя может иметь сравнительно слабые участки в местах каркаса. Итоговая теплопередача определяется всей конструкцией, а не только самой благоприятной её частью.

На реальный результат влияют:

• доля древесины в площади стены;
• качество заполнения полостей;
• отсутствие пустот;
• состояние утеплителя;
• плотность его примыкания к стойкам;
• количество сквозных связей;
• особенности узлов.

По этой причине сравнение домов только по заявленной толщине утепления даёт слишком грубую картину.

Как двойной каркас влияет на утепление

Увеличенная полость стены позволяет разместить значительный слой теплоизоляционного материала. Для холодного климата это может быть важным преимуществом, поскольку дополнительная толщина уменьшает тепловой поток через основную поверхность стены.

При этом толстая теплоизоляция предъявляет высокие требования к её состоянию. Большой слой материала должен оставаться равномерным по всей площади. Пустоты, складки, неравномерное заполнение и локальные зазоры становятся частью тепловой оболочки здания и влияют на её работу.

Некоторые волокнистые утеплители способны изменять положение при неправильном подборе материала или неудачной конфигурации полостей. В высокой стеновой полости особенно важна стабильность теплоизоляционного слоя. Если в верхней части возникает незаполненная зона, именно она становится локальным участком повышенной теплопередачи.

Двойной каркас также требует внимательного отношения к местам соединения двух рядов. Чем больше твёрдых перемычек пересекает теплоизоляцию, тем сильнее конструкция отличается от условного однородного слоя утеплителя.

Влажностный режим стены важнее одной только теплозащиты

Каркасная стена должна не только сохранять тепло. Ей необходимо работать так, чтобы чувствительные к влаге материалы длительное время оставались в приемлемом состоянии.

Внутри жилого дома воздух обычно содержит водяной пар. Его количество меняется при приготовлении пищи, использовании ванной комнаты, сушке вещей, дыхании людей и работе систем вентиляции. В холодный период внутренняя среда часто теплее наружной, а абсолютное содержание влаги может быть выше.

Влага способна попадать в конструкцию двумя основными путями:

• вместе с движущимся воздухом через неплотности;
• вследствие диффузии водяного пара через материалы.

Эти процессы различаются по интенсивности. Негерметичные щели способны переносить значительно больше влаги, чем медленная диффузия через сплошной слой материала. Поэтому герметичность внутреннего контура играет заметную роль в работе каркасной стены.

Что происходит с водяным паром внутри стены

Температура обычно уменьшается по направлению от тёплого помещения к наружному воздуху. Чем холоднее воздух, тем меньше водяного пара он способен удерживать без образования конденсата.

Если влажный воздух проникает глубоко в стену и охлаждается, часть влаги может перейти в жидкое состояние. При неблагоприятных условиях увлажняются утеплитель, деревянные элементы или обшивка.

Само наличие зоны с низкой температурой ещё не означает обязательного повреждения стены. Важна совокупность факторов:

• сколько влаги попадает в конструкцию;
• насколько долго она там остаётся;
• способны ли материалы высохнуть;
• как меняются условия в течение сезона;
• какие слои ограничивают движение пара;
• насколько хорошо наружная часть защищена от воды и ветра.

Опасность представляет не единичное кратковременное изменение влажности, а устойчивое накопление воды, когда поступление влаги превышает способность конструкции высыхать.

Почему толстая стена требует внимания к высыханию

В двойном каркасе теплоизоляционный слой может быть существенно толще, чем в более простой стене. Это меняет распределение температуры внутри конструкции.

Наружные слои хорошо утеплённой стены зимой способны оставаться довольно холодными, поскольку значительная часть тепла удерживается ближе к помещению. Если до этой холодной зоны доходит влажный внутренний воздух, риск локального увлажнения возрастает.

Одновременно толстая конструкция содержит больше материала и имеет большую глубину. Влага, оказавшаяся в её середине, не всегда способна быстро выйти наружу или внутрь.

Поэтому для двойного каркаса важна не идея максимального перекрытия всех путей движения пара, а согласованная работа слоёв. Конструкция должна ограничивать нежелательное поступление влаги и при этом иметь предусмотренную способность высыхать.

Воздухонепроницаемость и паропроницаемость — не одно и то же

Эти понятия нередко смешивают.

Воздухонепроницаемость означает способность слоя препятствовать свободному движению воздуха через конструкцию. Даже небольшой незапланированный канал может переносить тёплый влажный воздух в холодную часть стены.

Паропроницаемость характеризует прохождение водяного пара через материал на молекулярном уровне. Такой процесс происходит и без движения воздушных масс.

Материал может хорошо препятствовать воздушному потоку, но при этом оставаться в определённой степени паропроницаемым. Возможна и обратная комбинация.

Для долговечной стены важны оба свойства. Герметичный контур уменьшает конвективный перенос влаги, а сочетание сопротивления паропроницанию разных слоёв определяет возможности сезонного высыхания.

Роль наружной защиты

Влага поступает в стену не только из помещения. Снаружи конструкция подвергается дождю, снегу, ветру и перепадам температуры.

Наружные слои должны защищать утеплитель и древесину от атмосферной воды, не создавая при этом неблагоприятных условий для удаления случайно попавшей влаги.

Особое значение имеют:

• состояние фасадной защиты;
• организация отвода осадков;
• герметичность примыканий;
• защита оконных и дверных проёмов;
• работа ветрозащитного слоя;
• наличие условий для удаления влаги из наружной части конструкции.

Нарушение наружной защиты может давать гораздо более серьёзное увлажнение, чем обычная диффузия пара через стену. Протечка возле проёма или дефект примыкания способны локально насыщать древесину водой независимо от того, насколько тщательно рассчитано сопротивление теплопередаче основной площади стены.

Что происходит при продувании утеплителя

Волокнистая теплоизоляция эффективно работает, когда воздух внутри неё остаётся сравнительно неподвижным. Если через утеплённую полость проходят интенсивные воздушные потоки, тепловые характеристики конструкции ухудшаются.

Причиной могут стать нарушения наружного ветрозащитного контура или воздушные каналы внутри стены.

Для двойного каркаса эта проблема особенно заметна из-за большой глубины полостей. Сам по себе толстый слой материала не компенсирует активное движение холодного воздуха через него.

Наличие ветровой защиты, непрерывность теплоизоляции и герметичность относятся к разным функциям стены, но работают совместно. Нарушение одного слоя способно изменить поведение всей конструкции.

Двойной каркас и углы дома

Угол является одним из наиболее насыщенных древесиной участков любой каркасной конструкции. Здесь пересекаются стены, располагаются стойки и обшивки, формируются основания для крепления внутренних и наружных материалов.

Если угол заполняется большим количеством массивной древесины, доля утеплителя уменьшается. В результате теплотехнические характеристики угловой зоны отличаются от центральной части стены.

Двойной каркас позволяет проектно разделять некоторые элементы, но полностью устранить необходимость конструктивных связей невозможно. Поэтому углы остаются местами, где особенно важна согласованность несущей схемы и теплового контура.

Похожая ситуация возникает возле окон и дверей.

Почему оконные проёмы требуют особого внимания

Окно само по себе имеет иные теплотехнические свойства, чем утеплённая стена. Дополнительно вокруг него располагаются стойки, перемычки, обрамление и узлы примыкания.

В двойной стене появляется ещё одна особенность — значительная глубина проёма. Положение окна относительно внутреннего и наружного рядов каркаса влияет на геометрию откосов и распределение температур вокруг рамы.

Проблемы в этих местах могут проявляться как:

• локально холодные поверхности;
• повышенная вероятность конденсации при высокой влажности помещения;
• продувание из-за дефектов герметизации;
• промерзание отдельных участков;
• увлажнение древесины при попадании атмосферной воды.

Поэтому нельзя судить о качестве теплового контура только по центральной части стены.

Какие преимущества может дать двойной каркас

При удачной конструктивной схеме двойная стена имеет несколько заметных особенностей.

Более непрерывный слой теплоизоляции

Разнесение стоек уменьшает количество деревянных элементов, непосредственно соединяющих наружную и внутреннюю части стены. Это помогает снизить влияние повторяющихся мостиков холода.

Возможность большой толщины утепления

Между рядами каркаса можно сформировать глубокую полость. Такой подход позволяет получить высокий уровень теплозащиты без использования исключительно массивных стоек большого сечения.

Гибкость конструктивной схемы

Несущий и внутренний ряды могут выполнять разные функции. В некоторых конструкциях это упрощает разделение несущих элементов и пространства для инженерных коммуникаций или внутренней отделки.

Потенциал для хорошей звукоизоляции

Разнесённые элементы могут уменьшать прямую передачу некоторых механических колебаний между наружной и внутренней обшивкой. Реальный акустический эффект при этом зависит от всей системы стены: массы облицовок, связей, заполнения полостей и качества примыканий.

Какие ограничения есть у двойной стены

Увеличение числа элементов делает конструкцию менее простой.

Больше внимания требуется к геометрии каркаса, сопряжениям, обшивкам, проёмам и контролю непрерывности функциональных слоёв. Возрастает объём материалов, а некоторые узлы становятся более глубокими и сложными.

Нельзя считать, что двойной каркас автоматически решает проблемы:

• мостиков холода;
• конденсации;
• продувания;
• усадки утеплителя;
• протечек;
• недостаточной вентиляции помещения;
• ошибок при устройстве проёмов.

Он лишь создаёт возможности для улучшения характеристик стены. Реализуются эти возможности только тогда, когда все её слои работают как единая система.

Типичные ошибки восприятия двойного каркаса

Чем толще стена, тем она обязательно теплее

Толщина имеет большое значение, но не описывает фактическую работу стены полностью. Пустоты в утеплителе, большое количество древесины, продувание и слабые узлы способны заметно снизить общий результат.

Два ряда стоек полностью устраняют мостики холода

Мостиков становится потенциально меньше, но остаются обвязки, проёмы, углы и связи между рядами. Некоторые из них невозможно убрать, поскольку они выполняют конструктивную функцию.

Пароизоляция решает все проблемы влажности

Даже хорошо организованный внутренний слой не защищает от наружных протечек, дефектов фасада или воды, попавшей через примыкания. Влажностный режим определяется работой всей стены.

Толстый утеплитель исправит ошибки каркаса

Теплоизоляционный материал не заменяет корректную несущую схему, воздухонепроницаемый слой и защиту от внешней влаги. Каждый элемент выполняет собственную функцию.

Двойной каркас всегда выгоднее одинарного

Усложнение конструкции оправдано только тогда, когда его преимущества действительно используются. Если аналогичные характеристики достигаются другой схемой с меньшим количеством сложных узлов, само наличие второго ряда стоек преимуществом не является.

На что смотреть при оценке проекта двойного каркасного дома

Полезнее оценивать не название технологии, а конкретное устройство ограждающей конструкции.

Особого внимания заслуживают:

• расположение двух рядов стоек относительно друг друга;
• количество сквозных деревянных связей;
• непрерывность утеплённого контура;
• устройство углов;
• конструкция оконных и дверных проёмов;
• сопряжение стен с перекрытиями;
• положение воздухонепроницаемого слоя;
• возможность контроля его целостности;
• наружная защита стены от ветра и атмосферной влаги;
• способность конструкции высыхать при случайном увлажнении.

Если эти вопросы не проработаны, большая толщина стены остаётся лишь одной характеристикой среди многих.

Почему вентиляция дома тоже влияет на стены

Даже качественная ограждающая конструкция работает в условиях, которые создаются внутри здания. При постоянно высокой влажности воздуха нагрузка на стену увеличивается.

Приготовление пищи, душ, большое количество жильцов и сушка белья способны давать значительный приток водяного пара. Если он плохо удаляется из помещений, растёт влажность воздуха, а вместе с ней повышается вероятность образования конденсата на холодных поверхностях и в проблемных узлах.

Это не делает вентиляцию частью каркаса, но связывает работу инженерных систем с долговечностью ограждающих конструкций.

Особенно чувствительными становятся холодные участки возле окон, углов и неоднородностей стены. Там температура внутренней поверхности может быть ниже, чем на центральной утеплённой зоне.

Чем хороший двойной каркас отличается от просто толстой стены

Главное различие заключается в системности конструкции.

Хорошо продуманная стена должна одновременно:

• ограничивать теплопотери;
• уменьшать выраженность мостиков холода;
• препятствовать неконтролируемому движению воздуха;
• защищать утеплитель от ветра;
• ограничивать поступление избыточной влаги из помещения;
• противостоять атмосферному увлажнению;
• сохранять возможность безопасного высыхания;
• оставаться устойчивой как несущая конструкция.

Если внимание уделено только одному пункту, например толщине утеплителя, остальные слабые места способны определить реальное состояние стены сильнее, чем её номинальные характеристики.

Итог

Двойной каркасный дом отличается от обычной каркасной конструкции не просто дополнительным рядом стоек. Основной потенциал такой схемы связан с возможностью получить толстый и более непрерывный теплоизоляционный контур, уменьшив влияние части деревянных мостиков холода.

Одновременно конструкция становится требовательнее к деталям. Углы, проёмы, обвязки и связи между рядами остаются потенциально неоднородными участками. Большая толщина утепления меняет температурное распределение внутри стены, поэтому возрастает значение воздухонепроницаемости, контроля влажности и способности конструкции высыхать.

Оценивать двойной каркас имеет смысл не по одному признаку и не по названию технологии. Гораздо важнее понимать, как в конкретной стене взаимодействуют несущие элементы, утеплитель, внутренние и наружные защитные слои. Именно их совместная работа определяет, будет ли толстая каркасная стена действительно тёплой, устойчивой к увлажнению и долговечной.
