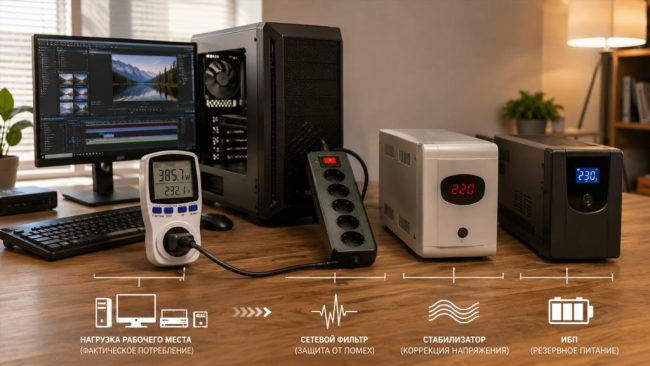

Чем отличаются сетевой фильтр, стабилизатор и ИБП

Не каждое устройство, установленное между розеткой и компьютером, выполняет одинаковую функцию. Сетевой фильтр может снижать воздействие некоторых импульсных помех, стабилизатор корректирует напряжение, а ИБП для компьютера способен временно поддерживать питание от аккумулятора.

Разница между этими устройствами определяется не внешним видом и не количеством розеток, а принципом работы и типом проблем, на которые они рассчитаны. Чтобы понять, какое решение подходит для конкретной ситуации, важно отдельно рассмотреть возможности сетевого фильтра, стабилизатора и источника бесперебойного питания.

Какие проблемы вообще возникают в электросети

В бытовой розетке напряжение не всегда остается неизменным. Его характеристики зависят от состояния электросетей, нагрузки, качества проводки, работы мощного оборудования и множества других факторов.

На электронику могут влиять:

• кратковременные импульсные перенапряжения;
• продолжительное повышение или снижение напряжения;
• резкие провалы питания;
• высокочастотные помехи;
• полное исчезновение напряжения;
• повторное включение электроснабжения после аварии.

Для разных устройств последствия различаются. Электрический нагреватель сравнительно мало чувствителен к кратковременным помехам, тогда как компьютер, сетевое оборудование, накопители или сложная электроника требуют более стабильного питания.

Важно учитывать и характер самой проблемы. Если электричество полностью отключилось, сетевой фильтр уже ничего сделать не может. При длительном пониженном напряжении обычный ИБП некоторых типов тоже не всегда является полноценной заменой стабилизатору. Универсального устройства, одинаково хорошо решающего все проблемы сети, не существует.

Что такое сетевой фильтр

Внешне сетевой фильтр часто напоминает удлинитель с несколькими розетками и выключателем. Однако наличие кнопки и длинного кабеля еще не означает, что перед нами именно фильтрующее устройство.

В конструкции настоящего сетевого фильтра используются элементы, предназначенные для ограничения некоторых кратковременных импульсов и подавления электромагнитных помех. Конкретная схема зависит от модели.

Основная задача такого устройства — снизить воздействие определенных помех на подключенную технику.

От чего может защищать сетевой фильтр

Сетевой фильтр способен частично ограничивать импульсные перенапряжения, которые возникают в электросети на очень короткое время. Причиной могут становиться коммутационные процессы, включение и отключение мощной нагрузки и другие события.

Дополнительные фильтрующие элементы уменьшают некоторые высокочастотные помехи.

При этом возможности фильтра ограничены. Если напряжение в розетке длительное время остается слишком высоким или слишком низким, он обычно не приводит его к нормальному значению. При полном отключении электричества питание оборудования также прекращается.

Не следует воспринимать сетевой фильтр как устройство, способное исправить любые недостатки электросети.

Чем сетевой фильтр отличается от обычного удлинителя

Обычный удлинитель фактически увеличивает расстояние между розеткой и электроприбором и позволяет подключить несколько устройств. Защитные функции у него могут отсутствовать полностью.

Сетевой фильтр содержит элементы, работающие с импульсными помехами. При этом внешнее сходство двух устройств может быть практически полным.

Сама надпись «защита» на корпусе мало говорит о реальных характеристиках. Для оценки устройства имеют значение его электрическая схема, параметры защитных элементов, допустимая нагрузка и условия эксплуатации.

Как работает стабилизатор напряжения

Стабилизатор предназначен для другой задачи. Его функция заключается в коррекции входного напряжения в определенном рабочем диапазоне.

Если напряжение в сети повысилось или понизилось, стабилизатор изменяет его таким образом, чтобы на выходе значение оставалось ближе к заданному диапазону.

Особенно заметна эта функция там, где напряжение регулярно отклоняется от обычного уровня. Такое может происходить в частных домах, загородных сетях, старой застройке или на линиях с большой изменяющейся нагрузкой.

Что происходит при пониженном напряжении

Предположим, в электросети напряжение заметно снизилось. Сетевой фильтр практически не изменит ситуацию: на подключенном оборудовании останется примерно то же значение.

Стабилизатор, если входное напряжение находится внутри его рабочего диапазона, постарается скорректировать его.

Именно этим объясняется ключевое отличие двух устройств. Фильтр работает главным образом с помехами и импульсами, стабилизатор — с отклонением уровня напряжения.

Может ли стабилизатор работать при отключении электричества

Нет, если в устройстве нет отдельного аккумуляторного блока или иной системы резервного питания.

Обычный стабилизатор использует энергию электросети. Когда входное питание полностью исчезает, брать электричество ему неоткуда.

В такой ситуации компьютер, роутер или другое подключенное оборудование выключится одновременно с остальной техникой.

Для чего нужен источник бесперебойного питания

Источник бесперебойного питания, или ИБП, отличается наличием аккумулятора. Именно аккумулятор позволяет некоторое время поддерживать работу подключенного оборудования после исчезновения напряжения в розетке.

ИБП состоит из нескольких функциональных узлов. В зависимости от конструкции в него могут входить аккумулятор, зарядное устройство, инвертор, система переключения между сетью и батареей, элементы фильтрации и регулирования напряжения.

При нормальной работе электросети техника питается от сети напрямую или через внутренние цепи ИБП. Когда параметры питания выходят за допустимые пределы либо напряжение полностью исчезает, устройство может перейти на аккумулятор.

Зачем ИБП компьютеру

Для настольного компьютера особенно опасно не само отсутствие электричества, а внезапность отключения.

При резкой остановке системы пользователь может потерять несохраненные документы. Если в этот момент выполнялась запись данных, обновление или другая операция с накопителем, последствия могут оказаться серьезнее обычной потери нескольких минут работы.

ИБП дает небольшой запас времени. Его не обязательно использовать для продолжительной работы без электричества. В бытовых условиях одна из основных задач заключается в том, чтобы сохранить данные и корректно завершить работу системы.

Продолжительность автономной работы зависит от емкости аккумулятора, мощности подключенной нагрузки, состояния батареи и конструкции самого устройства.

Основные типы ИБП

Источники бесперебойного питания отличаются внутренней схемой. Из-за этого одинаковое слово «ИБП» может обозначать устройства с разными возможностями.

Резервные модели

Резервный, или оффлайн-ИБП, при нормальных параметрах сети практически напрямую передает питание подключенному оборудованию.

При исчезновении напряжения устройство переключается на аккумулятор и инвертор.

Такая схема сравнительно проста. Она подходит для ситуаций, где сеть в целом стабильна, а основная проблема заключается в редких отключениях электричества.

Линейно-интерактивные модели

В линейно-интерактивных ИБП обычно присутствует система автоматической регулировки напряжения.

Она позволяет корректировать некоторые отклонения без постоянного перехода на аккумулятор. Это снижает количество циклов разряда батареи при нестабильном напряжении.

Подобные устройства часто применяются с компьютерами, рабочими станциями, сетевым оборудованием и другой электроникой.

ИБП с двойным преобразованием

В онлайн-ИБП электрическая энергия проходит через двойное преобразование. Переменное напряжение преобразуется в постоянное, а затем снова формируется переменное напряжение для нагрузки.

Такой принцип позволяет сильнее изолировать подключенное оборудование от изменений входной сети.

Конструкция сложнее, потери энергии и стоимость оборудования обычно выше. Подобные решения встречаются там, где особенно важны стабильность электропитания и отсутствие заметного времени переключения.

Чем отличаются три устройства

Разницу проще всего увидеть по задачам.

Ситуация	Сетевой фильтр	Стабилизатор	ИБП
Кратковременные импульсные помехи	Может снижать воздействие	Зависит от конструкции	Зависит от конструкции
Длительное пониженное напряжение	Обычно не корректирует	Корректирует в рабочем диапазоне	Некоторые типы корректируют
Длительное повышенное напряжение	Обычно не стабилизирует	Корректирует в рабочем диапазоне	Некоторые типы корректируют
Полное отключение сети	Питание прекращается	Питание прекращается	Переходит на аккумулятор
Возможность завершить работу компьютера	Нет	Нет	Да, при достаточной емкости батареи
Работа от аккумулятора	Нет	Обычно нет	Да

Эта таблица показывает, почему сравнивать устройства только по принципу «какое лучше» не совсем корректно. Они создавались для разных задач.

Может ли ИБП заменить сетевой фильтр

Частично — в зависимости от конкретной конструкции.

Во многих источниках бесперебойного питания предусмотрена определенная защита от импульсов и фильтрация помех. Это означает, что отдельный сетевой фильтр перед ИБП может быть не нужен.

Но наличие таких функций не делает любой ИБП абсолютной защитой от всех аварийных процессов в электросети. Возможности ограничиваются схемой и техническими параметрами конкретной модели.

Дополнительное последовательное подключение большого количества защитных устройств тоже не всегда улучшает ситуацию. Любая схема питания должна учитывать нагрузку, качество контактов, допустимые токи и требования производителей оборудования.

Заменяет ли ИБП стабилизатор

Ответ зависит от типа источника бесперебойного питания.

Простой резервный ИБП преимущественно реагирует на выход напряжения за определенные пределы переходом на батарею. Если сеть нестабильна постоянно, аккумулятор может использоваться слишком часто.

Линейно-интерактивные модели способны регулировать напряжение в определенном диапазоне без переключения на батарею. По этой причине часть функций стабилизатора они фактически выполняют.

Онлайн-ИБП еще сильнее отделяет нагрузку от параметров входного питания, поскольку формирует выходное напряжение через систему преобразования.

Однако прямое сравнение ИБП и отдельного стабилизатора требует учета мощности, рабочего диапазона входного напряжения, формы выходного сигнала, типа нагрузки и других параметров.

Почему нельзя выбирать устройство только по мощности компьютера

Мощность действительно важна, но она не отвечает на вопрос, какое именно устройство необходимо.

Компьютер мощностью 500 Вт в доме со стабильной сетью и редкими отключениями находится в одних условиях. Тот же компьютер в здании, где напряжение регулярно проседает или заметно повышается, — уже в других.

Нужно учитывать характер электроснабжения.

Если проблема заключается преимущественно в импульсных помехах, задача отличается от ситуации с постоянными отклонениями напряжения. Если же основная неприятность — регулярные полные отключения, решающим становится наличие резервного источника энергии.

Что учитывать при подключении компьютера к ИБП

Суммарную нагрузку нельзя оценивать только по номинальной мощности блока питания компьютера. Блок питания на 750 Вт не обязательно постоянно потребляет 750 Вт из сети.

Фактическое потребление зависит от компонентов и режима работы системы.

Одновременно с системным блоком к ИБП могут подключаться монитор, сетевой накопитель, роутер и другие устройства. Их мощность также входит в общую нагрузку.

При этом не вся техника рабочего места нуждается в резервном питании. Например, принтер или мощная акустическая система могут значительно увеличить нагрузку на ИБП, не помогая сохранить данные или корректно завершить работу компьютера.

Для оценки связки имеют значение:

• фактическая потребляемая мощность оборудования;
• допустимая активная мощность ИБП;
• полная мощность в вольт-амперах;
• предполагаемое время автономной работы;
• характеристики аккумулятора;
• форма выходного напряжения;
• совместимость с блоком питания компьютера.

Особенно важно не путать вольт-амперы и ватты. Эти значения связаны между собой, но не являются взаимозаменяемыми.

Что такое форма выходного напряжения ИБП

При работе от электросети параметры выхода во многом определяются схемой конкретного ИБП. При переходе на батарею инвертор самостоятельно формирует переменное напряжение.

У разных моделей форма сигнала может отличаться.

Часть устройств выдает приближенную ступенчатую форму, другие формируют напряжение, близкое к синусоидальному.

Для многих современных компьютерных блоков питания эта характеристика имеет значение. Совместимость зависит от конструкции блока питания и ИБП, поэтому одной оценки мощности недостаточно.

Когда достаточно сетевого фильтра

Сетевой фильтр может быть уместен в помещении со сравнительно стабильным электроснабжением, если оборудование не требует продолжения работы после исчезновения напряжения.

Например, для части бытовой электроники основной задачей может быть фильтрация помех и защита от некоторых коротких импульсов.

Но сетевой фильтр не даст возможности сохранить документ после отключения электричества и не исправит длительное снижение напряжения.

Его возможности заканчиваются там, где требуется регулирование напряжения или автономное питание.

Когда нужен стабилизатор

Стабилизатор связан прежде всего с качеством напряжения в сети.

Если напряжение регулярно и продолжительно выходит за нормальный рабочий диапазон подключенного оборудования, его корректировка может стать основной задачей.

При этом стабилизатор не обеспечивает полноценного резервного электроснабжения. Если электричество исчезнет полностью, техника выключится.

В ряде систем стабилизатор используется не для отдельного компьютера, а для группы оборудования или целого участка электросети. Конкретная схема зависит от условий объекта и характера нагрузки.

Когда более уместен ИБП

ИБП имеет смысл там, где важна непрерывность питания хотя бы в течение короткого периода.

Для домашнего компьютера этого времени обычно достаточно, чтобы сохранить результаты работы и завершить работу операционной системы. Для роутера небольшой источник бесперебойного питания может поддерживать связь при кратковременном отключении сети. Для серверов и сетевых хранилищ требования к автономности и качеству питания уже значительно выше.

Сам факт наличия аккумулятора делает ИБП принципиально отличным от сетевого фильтра и обычного стабилизатора.

Нужно ли использовать все три устройства одновременно

Такая схема возможна, но сама по себе она не гарантирует более надежную защиту.

Современный ИБП уже может включать фильтрацию помех и автоматическую регулировку напряжения. В этом случае часть функций отдельных устройств дублируется.

Одновременно существуют ситуации, когда система питания строится из нескольких уровней. Например, общий стабилизатор может обслуживать участок электросети, а отдельный ИБП — поддерживать критичное оборудование при полном отключении.

Главное значение имеет не количество защитных коробок между розеткой и компьютером, а соответствие каждого элемента реальной проблеме.

Чем опасен неправильный выбор

Самая распространенная ошибка — ожидать от устройства функции, которой у него нет.

Сетевой фильтр не становится резервным источником питания из-за наличия дорогой электроники внутри. Стабилизатор не способен продолжать питание компьютера после отключения сети, если у него нет аккумулятора. ИБП небольшой мощности не сможет долго поддерживать производительную рабочую станцию только потому, что относится к категории источников бесперебойного питания.

Есть и другая проблема — перегрузка. Подключение мощного оборудования через устройство, не рассчитанное на такую нагрузку, может привести к срабатыванию защиты, перегреву или нестабильной работе.

Не менее важно состояние проводки. Ни сетевой фильтр, ни стабилизатор, ни ИБП не исправляют плохие контакты в розетках, поврежденные кабели или другие неисправности домашней электрической сети.

Как определить, какое устройство решает конкретную проблему

Выбор проще начинать не с названия прибора, а с характера неполадки.

Если требуется защита от части импульсных и высокочастотных помех, рассматривают возможности сетевых фильтров. При устойчивом повышении или понижении напряжения важнее становится стабилизация. Если оборудование должно пережить полное исчезновение электричества хотя бы несколько минут, необходим источник резервной энергии.

Для компьютера нередко важны сразу несколько характеристик электропитания. Он чувствителен к внезапному отключению, а его блок питания рассчитан на определенный диапазон входных параметров. По этой причине источники бесперебойного питания часто совмещают несколько функций, хотя их возможности сильно различаются от модели к модели.

Главное различие

Сетевой фильтр, стабилизатор и ИБП нельзя считать тремя версиями одного устройства.

Сетевой фильтр предназначен главным образом для работы с определенными импульсными и высокочастотными помехами. Он не создает резервного питания и обычно не исправляет длительные отклонения напряжения.

Стабилизатор изменяет входное напряжение в пределах своего рабочего диапазона, чтобы обеспечить более стабильные параметры на выходе. Без отдельного источника энергии он перестает питать нагрузку при полном отключении сети.

ИБП содержит аккумулятор и может временно продолжать питание оборудования после исчезновения напряжения. В зависимости от схемы он также способен выполнять часть функций фильтра и стабилизатора.

Выбор между этими устройствами определяется характером проблем с электросетью, типом подключенной техники и тем, что должно произойти при сбое питания. Для одного рабочего места достаточно базовой фильтрации, для другого важнее коррекция напряжения, а для компьютера с ценными рабочими данными критичным может оказаться именно возможность сохранить файлы и корректно завершить работу при внезапном отключении электричества.
