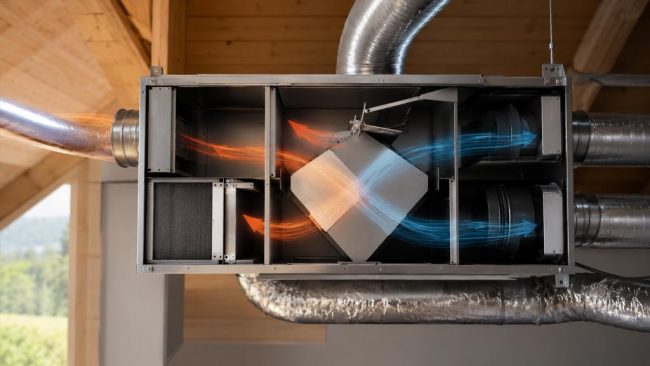

Байпас рекуператора: как он работает, зачем нужен и когда действительно полезен

Рекуператор в приточно-вытяжной вентиляции позволяет использовать тепло удаляемого из дома воздуха для подогрева свежего приточного потока. Зимой это снижает теплопотери через вентиляцию, а в прохладное межсезонье помогает поддерживать более стабильную температуру в помещениях. Но бывают ситуации, когда передавать тепло между вытяжным и приточным воздухом не требуется. Для таких режимов и применяется байпас.

Байпас рекуператора — это обходной воздушный канал, позволяющий направить часть потока или весь поток воздуха мимо теплообменника. Благодаря этому вентиляционная установка может продолжать воздухообмен, не используя рекуперацию тепла в обычном режиме.

Особенно заметна польза байпаса в тёплое время года, когда наружный воздух иногда оказывается прохладнее воздуха внутри дома. В такой ситуации сохранять внутреннее тепло уже нет смысла: помещение, наоборот, желательно немного охладить. Байпас позволяет использовать прохладный наружный воздух без передачи ему тепла от вытяжного потока.

Что представляет собой байпас рекуператора

Само слово «байпас» означает обход. В вентиляционной установке это отдельный путь движения воздуха, расположенный таким образом, чтобы поток мог миновать теплообменник.

В обычном режиме приточный и вытяжной воздух проходят через рекуператор. Потоки не смешиваются, но через стенки теплообменника между ними передаётся тепловая энергия. Тёплый воздух из помещения отдаёт часть своего тепла более холодному наружному воздуху.

При активации байпаса схема движения меняется. Заслонка открывает обходной канал, а поток направляется мимо теплообменника полностью или частично — в зависимости от конструкции установки.

Байпас может состоять из нескольких элементов:

• обходного воздушного канала;
• одной или нескольких заслонок;
• электрического привода заслонки;
• датчиков температуры;
• управляющей автоматики.

В простых системах переключение выполняется вручную. В более сложных установках автоматика сама определяет подходящий режим по показаниям датчиков.

Почему постоянно пропускать воздух через теплообменник не всегда выгодно

Рекуперация полезна тогда, когда требуется сохранить разницу температур между домом и улицей. Типичная зимняя ситуация хорошо показывает принцип работы.

В помещении, например, значительно теплее, чем снаружи. Вытяжной воздух перед удалением из здания отдаёт часть тепла приточному. Свежий воздух поступает уже подогретым, поэтому системе отопления приходится расходовать меньше энергии на его доведение до комфортной температуры.

Летом ситуация может оказаться противоположной.

Представим тёплый день, после которого вечером наружный воздух заметно остыл. Внутри дома стены, перекрытия, мебель и другие конструкции ещё сохраняют накопленное тепло. Если прохладный наружный поток провести через теплообменник, вытяжной воздух из помещения частично передаст ему тепло. В помещение попадёт воздух теплее, чем мог бы поступить напрямую.

Байпас позволяет избежать такого эффекта.

Как работает байпас в разных режимах

Обычная рекуперация

Когда обходной канал закрыт, воздух движется через теплообменник. Зимой система стремится вернуть часть тепла удаляемого воздуха обратно в дом.

Подобный режим может быть полезен и летом, если помещение охлаждается кондиционером, а на улице значительно жарче. Тогда рекуператор работает уже в противоположном направлении: прохладный вытяжной воздух помогает несколько снизить температуру горячего приточного воздуха.

Рекуператор поэтому нельзя считать исключительно зимним устройством. Его задача заключается не в нагреве как таковом, а в передаче тепла между воздушными потоками.

Работа через байпас

При открытии обходного канала теплообмен между потоками существенно уменьшается или прекращается. Наружный воздух поступает через вентиляционную систему, сохраняя температуру ближе к исходной.

Такой режим особенно интересен в прохладные летние вечера и ночи.

Если внутри дома +26 °C, а снаружи +18 °C, наружный воздух сам по себе способен отводить часть накопленного в помещении тепла. Пропускать его через теплообменник, где он будет нагреваться вытяжным потоком, в такой ситуации нежелательно.

Зачем байпас нужен летом

Наиболее известное применение байпаса связано с так называемым свободным охлаждением — использованием прохладного наружного воздуха вместо активного охлаждения или в дополнение к нему.

Речь не идёт о полноценной замене кондиционера. Вентиляция перемещает ограниченный объём воздуха и не предназначена для быстрого удаления большого количества тепла. Но в подходящих погодных условиях она может уменьшать перегрев помещений.

Наиболее подходящая ситуация выглядит так:

• в доме теплее, чем хотелось бы;
• снаружи прохладнее, чем внутри;
• наружный воздух достаточно комфортен для подачи в помещения;
• вентиляция работает с достаточным расходом воздуха;
• теплообмен через рекуператор в данный момент мешал бы охлаждению.

Байпас позволяет использовать такую разницу температур более эффективно.

Ночное охлаждение дома

Особенно полезным режим может оказаться ночью. После жаркого дня наружная температура снижается быстрее, чем температура массивных конструкций дома.

Стены, бетонные перекрытия, кирпичная кладка, стяжка пола и мебель продолжают отдавать накопленное тепло. Если вентиляционная установка увеличивает воздухообмен и подаёт прохладный наружный воздух через байпас, часть этого тепла выводится из здания.

Эффект сильно зависит от особенностей дома и погоды. В лёгком каркасном здании температура может изменяться быстрее, чем в доме с массивными бетонными или кирпичными конструкциями. В регионах с тёплыми ночами возможностей для такого охлаждения значительно меньше.

Почему байпас не является кондиционером

Это одно из наиболее распространённых заблуждений.

Сам байпас ничего не охлаждает. У него нет холодильного контура, компрессора или другого механизма, способного понижать температуру воздуха. Он лишь позволяет использовать наружный воздух без нежелательного теплообмена в рекуператоре.

Если снаружи +27 °C, открытие байпаса не превратит этот воздух в +20 °C.

Его возможности определяются фактическими условиями на улице. Чем ниже наружная температура по сравнению с внутренней, тем больше потенциальная польза от обхода теплообменника.

Кондиционер работает иначе. Он активно переносит тепло из помещения наружу и способен охлаждать воздух даже тогда, когда снаружи жарче, чем внутри.

Рекуператор с байпасом и кондиционер решают разные задачи:

• вентиляция обеспечивает постоянный воздухообмен;
• рекуператор уменьшает потери или поступление тепла вместе с вентиляционным воздухом;
• байпас временно отключает или уменьшает теплообмен;
• кондиционер активно охлаждает помещение.

Эти системы могут работать совместно.

Полный и частичный байпас

Конструкция разных вентиляционных установок отличается.

При полном байпасе основной поток направляется мимо теплообменника. Теплопередача между приточным и вытяжным воздухом становится минимальной.

Частичный байпас работает иначе. Через теплообменник может продолжать проходить часть воздуха, тогда как остальная часть движется по обходному каналу. Такой принцип позволяет более плавно управлять температурой притока.

Практическое различие проявляется в характере регулирования. Полное переключение даёт более выраженное изменение режима, тогда как частичное позволяет смешивать воздушные потоки и поддерживать требуемые параметры более постепенно.

Ручной и автоматический байпас

Ручное управление

В простой системе пользователь сам выбирает режим работы. Заслонка переключается вручную или через панель управления.

Преимущество такого варианта — понятная логика. Пользователь самостоятельно решает, когда необходимо отключить рекуперацию.

Недостаток связан с постоянной необходимостью следить за температурой. Погодные условия меняются в течение суток. Режим, который был полезен вечером, к утру может стать неоптимальным.

Автоматическое управление

Автоматический байпас связан с контроллером вентиляционной установки. Система получает данные от температурных датчиков и принимает решение о положении заслонки.

Автоматика может оценивать:

• температуру наружного воздуха;
• температуру воздуха в помещении;
• температуру вытяжного потока;
• заданную пользователем температуру;
• текущий режим вентиляции.

Алгоритмы у разных систем отличаются. Где-то заслонка работает только в двух положениях, где-то допускается плавное регулирование.

Автоматизация особенно удобна для ночного охлаждения. Пользователю не приходится вручную открывать байпас вечером и возвращать систему к рекуперации утром.

Что происходит с температурой приточного воздуха

Поведение приточного воздуха удобно рассматривать на простых ситуациях.

Зимой

В доме тепло, снаружи холодно. Байпас обычно не нужен, потому что обход теплообменника увеличил бы теплопотери. Приточный воздух поступал бы значительно холоднее.

Рекуперация здесь выполняет свою основную задачу — возвращает часть тепла вытяжного воздуха.

Жарким днём летом

Если в доме работает кондиционирование, а наружный воздух горячее внутреннего, теплообмен тоже может быть полезен.

Прохладный вытяжной поток частично забирает тепло у наружного воздуха, снижая тепловую нагрузку от вентиляции.

Открывать байпас только потому, что наступило лето, не всегда правильно.

Прохладной летней ночью

Снаружи прохладнее, чем в доме. В этой ситуации байпас позволяет подавать наружный воздух практически без подогрева вытяжным потоком.

Именно здесь функция раскрывается наиболее наглядно.

Байпас и защита рекуператора от замерзания — не одно и то же

Иногда обходной канал воспринимают как обязательный элемент защиты теплообменника от обмерзания. Эти функции нельзя полностью отождествлять.

Зимой во влажном вытяжном воздухе содержится водяной пар. При охлаждении внутри теплообменника образуется конденсат. При достаточно низкой температуре он способен замерзать.

Для защиты установки могут применяться разные решения:

• изменение соотношения приточного и вытяжного потоков;
• предварительный подогрев наружного воздуха;
• периодическое снижение производительности приточного вентилятора;
• специальные циклы размораживания;
• изменение режима работы теплообменника.

Байпас в некоторых конструкциях может участвовать в алгоритмах защиты, но наличие байпаса само по себе не означает, что проблема обмерзания решена. Нужно смотреть на устройство конкретной вентиляционной системы и предусмотренную производителем логику работы.

Влияет ли байпас на эффективность рекуперации

Когда обходной канал открыт, эффективность возврата тепла закономерно снижается. Но это не является недостатком режима.

Байпас включается именно тогда, когда активная рекуперация становится нежелательной или менее полезной.

При закрытом байпасе основная задача установки — передавать тепло между потоками. При открытом — сохранить воздухообмен, одновременно ограничив эту передачу.

Наличие обходного канала делает вентиляционную систему гибче, потому что она может использовать разные режимы в зависимости от температуры внутри и снаружи.

Может ли байпас мешать работе вентиляции

Исправный байпас обычно является штатной частью установки, но любые заслонки и приводы добавляют механические элементы, от состояния которых зависит корректность работы.

Проблемы могут возникать, если заслонка:

• не закрывается полностью;
• заедает в промежуточном положении;
• не реагирует на команды автоматики;
• имеет повреждённый привод;
• пропускает заметный объём воздуха при закрытом положении.

Если байпас случайно остаётся открытым зимой, вентиляционная установка может терять часть способности возвращать тепло. Пользователь иногда замечает это по необычно низкой температуре приточного воздуха или повышенной потребности дома в отоплении.

Подобные признаки не обязательно означают неисправность именно байпаса. Причиной могут быть загрязнённые фильтры, особенности работы автоматики, состояние теплообменника, неверные показания датчиков или другие факторы.

Какие заблуждения встречаются чаще всего

«Байпас нужен только для отключения рекуператора»

Технически он действительно позволяет обойти теплообменник, но практическая задача шире. Байпас помогает системе использовать наружную температуру тогда, когда теплообмен между потоками становится нежелательным.

«Летом байпас должен быть постоянно открыт»

Летняя погода сама по себе не является достаточным условием.

Если на улице +32 °C, а внутри кондиционер поддерживает +24 °C, пропуск горячего воздуха напрямую может увеличить тепловую нагрузку. В такой ситуации рекуперация способна быть полезнее байпаса.

«Открытый байпас охладит дом»

Только при подходящей наружной температуре. Если наружный воздух не холоднее внутреннего, пассивное охлаждение не возникает.

«Чем больше расход воздуха, тем лучше охлаждение»

Увеличение воздухообмена действительно может усилить перенос тепла, но вместе с наружным воздухом в дом поступает влага, пыль и другие примеси, а сама вентиляционная установка имеет рабочие ограничения. Режим должен соответствовать возможностям системы.

Байпас и влажность

Температура — не единственный параметр наружного воздуха.

Прохладная летняя ночь может сопровождаться высокой влажностью. При открытом байпасе рекуператор не превращается в осушитель, поэтому вместе с наружным воздухом в помещения может поступать значительное количество влаги.

Особенно важно учитывать это в регионах с влажным климатом.

Для ощущения комфорта имеет значение сочетание температуры и влажности. Прохладный, но очень влажный воздух не всегда улучшает микроклимат так, как ожидает пользователь.

Кроме того, возможности работы с влагой зависят от типа теплообменника. Обычный пластинчатый и энтальпийный рекуператоры отличаются по принципу передачи влаги, поэтому поведение вентиляционной системы нельзя оценивать только по температуре.

Где байпас особенно полезен

Наибольшую практическую ценность функция имеет в климате с заметными суточными перепадами температуры.

Если летом днём жарко, а ночью воздух ощутимо охлаждается, вентиляция может использовать этот период для удаления накопленного тепла.

Байпас также удобен весной и осенью. В межсезонье температура часто меняется в течение суток, и потребность в возврате тепла может несколько раз сменяться потребностью в свободном притоке прохладного воздуха.

В доме с хорошей теплоизоляцией эта функция тоже может быть заметна. Современное здание медленно теряет тепло через ограждающие конструкции, поэтому внутренние теплопоступления от людей, бытовой техники, солнечного света и приготовления пищи иногда вызывают перегрев даже при относительно прохладной погоде.

Когда эффект от байпаса будет небольшим

Не во всех домах наличие обходного режима заметно влияет на температуру.

Эффект может быть ограниченным, если:

• ночи остаются тёплыми;
• наружная температура почти не отличается от комнатной;
• вентиляционная система работает с небольшим расходом воздуха;
• дом получает значительные солнечные теплопоступления;
• внутренние источники тепла постоянно работают;
• наружный воздух слишком влажный;
• здание быстро нагревается после восхода солнца.

Байпас не увеличивает холодопроизводительность системы, потому что собственного источника холода у вентиляции нет. Он только позволяет использовать природную разницу температур.

На что обратить внимание при оценке системы с байпасом

Само наличие слова «байпас» в характеристиках вентиляционной установки мало говорит о том, насколько удобно будет пользоваться этой функцией.

Полезно учитывать особенности управления.

Значение имеют:

• автоматическое или ручное переключение;
• полный или частичный обход теплообменника;
• наличие датчиков наружной и внутренней температуры;
• возможность задавать требуемую температуру притока;
• алгоритм ночного охлаждения;
• взаимодействие байпаса с системой отопления и кондиционирования;
• логика возврата к режиму рекуперации.

Хорошо настроенная автоматика должна не просто открывать заслонку при определённой календарной дате, а учитывать реальные температурные условия.

Как байпас взаимодействует с кондиционером

Совместная работа вентиляции и кондиционирования требует особенно понятной логики.

Днём, когда на улице жарче, чем внутри, рекуперация может уменьшать количество тепла, поступающего вместе со свежим воздухом. Байпас в этот момент обычно не даёт преимущества.

Вечером ситуация меняется. Если наружный воздух становится прохладнее комнатного, теплообменник начинает мешать использовать эту прохладу. Тогда обход рекуператора может оказаться выгоднее.

Получается чередование режимов:

днём система сохраняет внутреннюю прохладу за счёт рекуперации, а ночью использует наружную прохладу через байпас.

Такое сочетание не избавляет от необходимости активного кондиционирования в жарком климате, но способно уменьшить периоды его работы в подходящую погоду.

Стоит ли считать байпас обязательной функцией

Для круглогодичной приточно-вытяжной вентиляции байпас является полезной возможностью, особенно если установка должна работать не только зимой.

Он расширяет диапазон режимов и позволяет не использовать теплообменник тогда, когда передача тепла становится нежелательной.

При этом оценивать вентиляционную установку только по наличию байпаса не стоит. На качество её работы влияют производительность, теплообменник, фильтрация, шум, вентиляторы, автоматика, датчики, обслуживание и соответствие оборудования самому дому.

Байпас не делает рекуператор мощнее и не превращает вентиляцию в климатическую систему полного контроля температуры. Его роль гораздо конкретнее: дать воздуху возможность обойти теплообменник в тот момент, когда сохранение тепла перестаёт быть полезным.

Что в итоге даёт байпас рекуператора

Байпас делает работу приточно-вытяжной вентиляции более гибкой. В холодное время теплообменник может возвращать часть тепла вытяжного воздуха. В жаркий день рекуперация способна уменьшать нагрев прохладного помещения горячим наружным воздухом. В прохладную летнюю ночь байпас позволяет отказаться от теплообмена и использовать наружный воздух для естественного снижения температуры.

Главное ограничение этой функции связано с самой природой вентиляции: байпас не создаёт холод и не заменяет кондиционер. Его эффективность определяется разницей температур, влажностью наружного воздуха, расходом вентиляции, тепловой инерцией здания и настройками автоматики.

При подходящих условиях это не декоративная дополнительная функция, а полезный элемент управления воздухообменом. Он позволяет рекуператору не только сохранять тепло тогда, когда оно нужно, но и переставать сохранять его именно тогда, когда дому выгоднее использовать прохладу снаружи.
