Онлайн калькулятор расчета стойки на прочность, устойчивость и гибкость

Расположенный ниже онлайн калькулятор предназначен для расчёта центрально-нагруженной стойки (колонны) из стального проката круглого, квадратного, прямоугольного и шестигранного сечения на прочность, устойчивость и изгиб.


При проектировании строительных конструкций, необходимо принимать схемы, обеспечивающие прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также его отдельных элементов при монтаже и эксплуатации.

Поэтому стойку, находящуюся под действием сжимающей её нагрузки необходимо проверять:

  1. на прочность;
  2. устойчивость;
  3. допустимую гибкость.

Для расчета предлагаем вам воспользоваться онлайн калькулятором, специально разработанным для нашего сайта!

Онлайн калькулятор для расчёта стойки (колонны) из стального проката

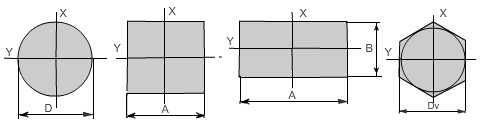

Укажите вид проката
    Круг                      Квадрат            Полоса                          Шестигранник
Выберите схему крепления стойки
 Заделка-консоль        Заделка-заделка        Заделка-шарнир        Шарнир-шарнир
       Материал проката             Вид и назначение стоек

Если Вашего материала нет в таблице, но Вам известно рассчётное
сопротивление этого материала, ведите его значение в это поле (кг/см2):

Введите параметры для расчёта
Длина стойки (колонны) L, м Размер D или Dv, или A, мм
Размер B, мм Нагрузка на стойку P, кг

Логика онлайн расчета на прочность и устойчивость стойки из стального проката

Согласно Актуализированной редакция СНиП II-23-81 (CП16.13330, 2011) рассчитывая на прочность элементов из стали при центральном растяжении или сжатии силой P следует выполнять по формуле:

P / Fp * Ry * Yc <= 1

  • где P – действующая нагрузка.
  • Fp – площадь поперечного сечения колонны.
  • Ry – подсчетное сопротивление материала (стали колонны), выбирается по таблице В5 Приложения “В” того же СНиПа.
  • Yc – коэффициент условий работы по таблице 1 СНиПа (0.9-1.1). В соответствии с примечанием к этой таблице (пункт 5) в калькуляторе принято Yc=1.

Проверку на устойчивость элементов сплошного сечения при центральном сжатии силой P следует выполнять по формуле:

P / Fi * Fp * Ry * Yc <= 1

где Fi – коэффициент продольного изгиба центрально – сжатых элементов.

Коэффициент Fi введён в качестве компенсации возможности некоторой не прямолинейности колонны, недостаточной жесткости её крепления и неточности в приложении нагрузки относительно оси стойки.

Значение Fi зависит от марки стали и гибкости колонны и часто берётся из таблицы 72 СНиП II-23-81 1990г., исходя из гибкости колонны и расчётного сопротивления выбранной стали сжатию, растяжению и изгибу.

Это несколько упрощает и огрубляет вычисления, так как СНиП II-23-81* предусматривает специальные формулы для определения Fi. Гибкость (Lambda) – некоторая величина, характеризующая свойства рассматриваемого стержня в зависимости от его длины и параметров поперечн. сечения, в частности радиуса инерции:

Lambda = Lr / i

  • здесь Lr – расчётная длина стержня,
  • i – радиус инерции поперечного сечения стержня (колонны).

Радиус инерции сечения i равен корню квадратному из выражения I / Fp, где I – момент инерции, Fp – его площадь.

Lr (расчётная длина) определяется как Mu*L; здесь L – длина стойки, а Mu – коэфф., зависящий от схемы её крепления:

  • “заделка-консоль”(свободный конец) – Mu=2;
  • “заделка-заделка” – Mu = 0.5;
  • заделка – шарнир” – Mu = 0.7;
  • “шарнир – шарнир” – Mu = 1.

Следует иметь ввиду,что при наличии у формы поперечн. сечения 2-ух радиусов инерции (например, у прямоугольника), при вычислении Lambda используется меньший.

Кроме того, сама Lambda (гибкость колонны), рассчитанная по формуле Lambda = Lr / i не должна превышать 220-ти в соответствии с таблицей 19. СНиП II-23-81*; там же содержатся ограничения на предельную гибкость центрально – сжатых стержней.

Для их использования необходимо сделать выбор в таблице онлайн калькулятора “Вид, назначение стоек”. Предельная гибкость стоек, кроме их геометрических параметров, зависит также от коэффициента продольного изгиба (Fi), действующей нагрузки (P), расчётного сопротивления материала стоики (Ry) и условий её работы (Yc).

Предельная гибкость, устойчивость и прочность стоек, кроме их геометрических параметров, зависит также от коэффициента продольного изгиба (Fi), действующей нагрузки (P), расчётного сопротивления материала стойки (Ry) и условий её работы (Yc).

Если возникнут трудности при расчетах онлайн калькулятором прочности и устойчивости, рекомендуем предварительно ознакомиться с инструкцией.
