Как разобрать рычажный и вентильный смеситель в ванной

Хотите самостоятельно устранить течь крана, но не знаете, как разобрать смеситель в ванной или кухне?

Начните с отключения воды. У вентильного сантехнического прибора открутите кран-буксы, проворачивая разводным ключом против часовой стрелки. С рычажного смесителя сначала снимите рукоятку и верхний колпак, после чего из посадочного гнезда извлеките картридж.

Подробнее о нюансах ремонта с разборкой и заменой изношенных деталей поговорим в статье. Рассмотрим виды и устройство смесителей. Представленный пошаговый алгоритм разборки рычажного и вентильного крана поможет выполнить ремонт своими руками.

Устройство и виды кранов для воды

По предназначению кран смеситель представляет собой сантехнический прибор, подключенный гибкой подводкой к трубопроводу горячей и холодной воды. Внутри корпуса установлен запорный механизм для регулировки напора и смешивания потоков разной температуры.

По материалу изготовления надежными считаются бронзовые и латунные модели. Прочные сплавы цветных металлов устойчивы к окислению и разрушению.

Для дополнительной защиты корпуса от коррозийных процессов и привлекательности нанесено покрытие из хрома, бронзы, никеля, порошковой краски, PVD или эмали. После длительной эксплуатации сантехнический прибор в ванной сможете без труда демонтировать и разобрать для ремонта.

Фото Бронзовый смеситель

Аналогичными качествами обладают модели из нержавейки. Краны долго служат, ремонтопригодные, легко разобрать, имеют красивый современный вид. Поверхность корпуса выполнена в чистом виде из нержавейки или с декоративным покрытием.

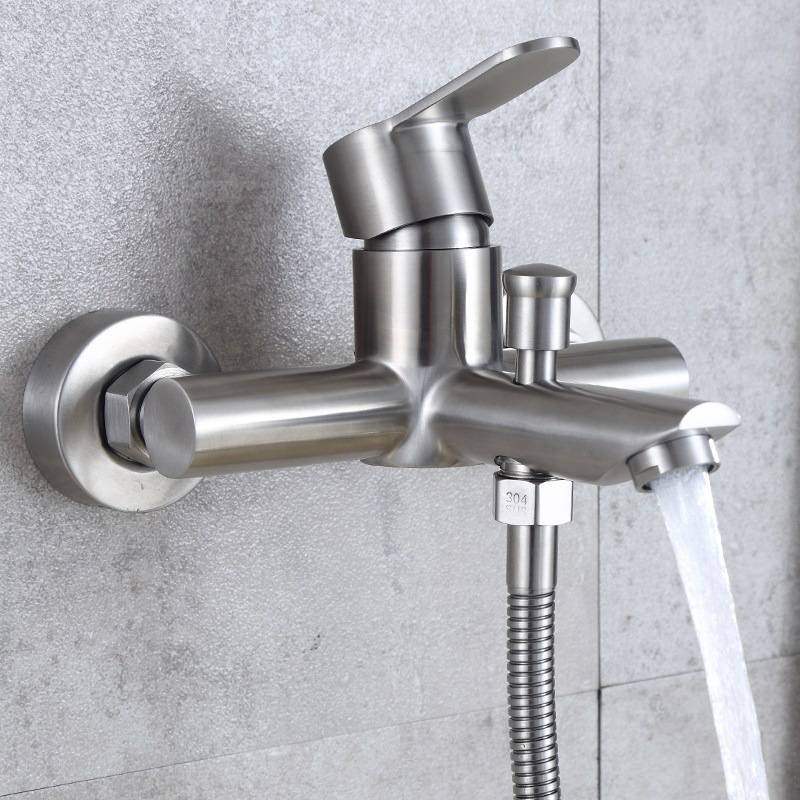

Фото Смеситель из нержавейки

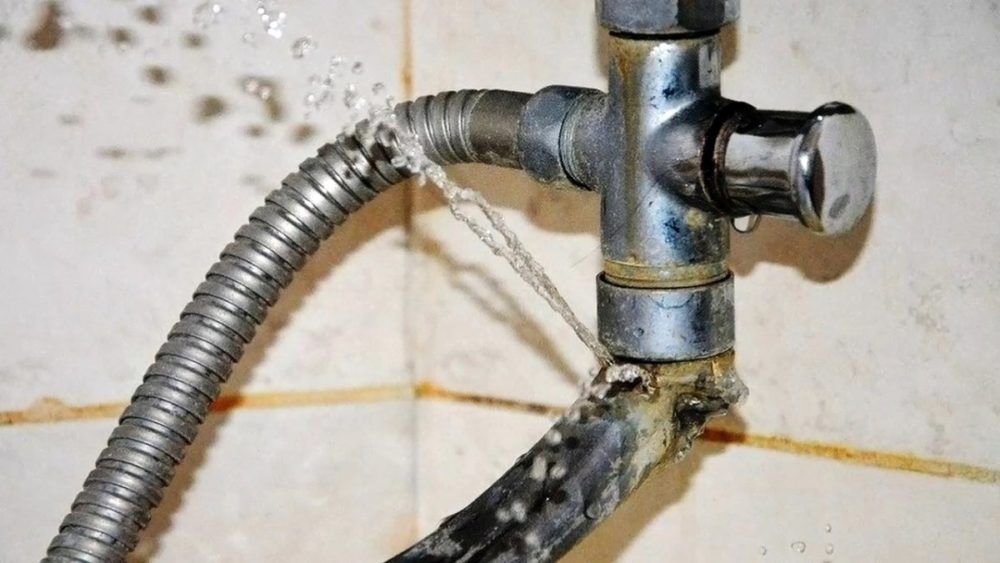

Дешевый водяной кран выпускают из сплава алюминия и кремния – силумина. Корпус и декоративное покрытие от постоянного контакта с влагой быстро разрушается, осыпаясь порошковой крошкой серого цвета.

Аккуратный демонтаж и разборку длительно эксплуатируемого прибора в ванной практически невозможно выполнить. Краны из силумина дешевле заменить, чем разобрать и отремонтировать.

Пластиковые модели редко встречаются в продаже из-за малого покупательского спроса. Продукция обычно китайского производства считается одноразовой. Разобрать без поломки пластиковый смеситель редко удается, ремонтировать бессмысленно. Проще выполнить замену.

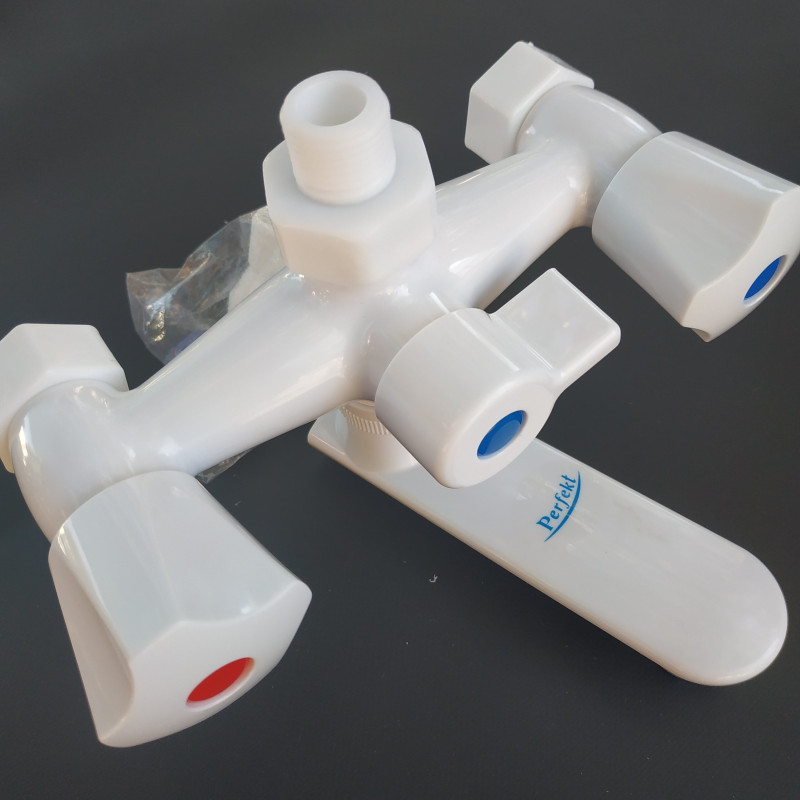

Фото Пластиковый смеситель

Керамика часто используется в производстве сантехнических приборов из-за стойкости к воде. Недостатком материала считается хрупкость. Полностью смесители из керамики не делают, а выпускают отдельные рабочие узлы.

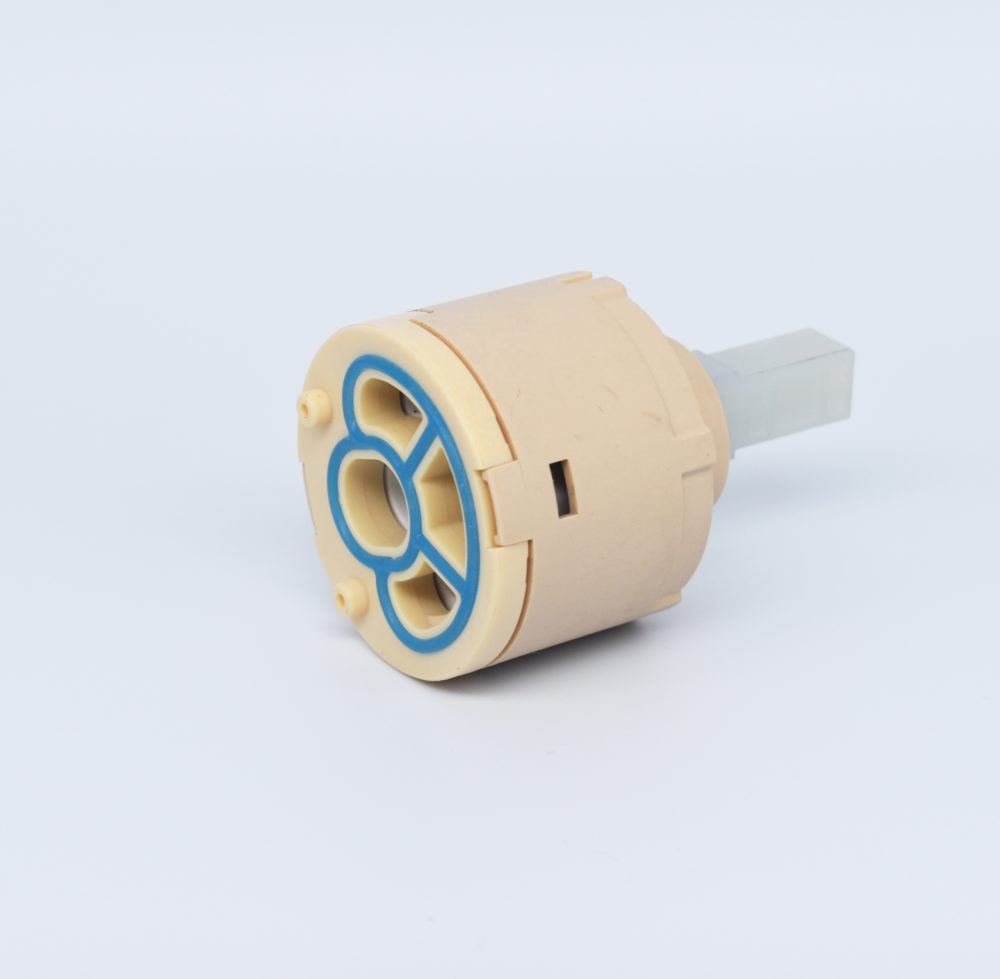

Фото Керамический картридж

В подведение итогов отметим, что после длительной эксплуатации для ремонта легко разбирается смеситель из бронзы, латуни и нержавейки. Другие виды дешевых кранов неремонтопригодные, трудно или невозможно разобрать.

Вентильные смесители

Основой вентильного прибора выступает корпус.
Подача воды осуществляется через излив с аэратором
С помощью кран-буксы осуществляется управление.

Механизмом управления служат кран-буксы поворотного и полуоборотного типа.

Поворотные кран-буксы

Устанавливают поворотный кран на кухне и в ванной комнате. Механизм управления считается устаревший, но остается актуальным на сегодняшний день. Внутри корпуса поворотной кран-буксы нарезана резьба для перемещения резьбового штока с пятаком.

Во время проворачивания по часовой стрелке примерно до 3 полных оборотов вентиль перекрывает воду. Действие выполняется за счет оседания штока и перекрытия пятаком с резиновой или паронитовой прокладкой посадочного гнезда внутри корпуса.

Чтобы открыть вентиль, маховик вращают против часовой стрелки. При обратном ходе шток выкручивается из корпуса, приподнимая пятак с прокладкой из посадочного гнезда.

Фото Простейшая поворотная кран-букса с резьбой на штоке и внутри корпуса
Простейшая поворотная кран-буксас резьбой на штоке и внутри корпуса

От частых вращений и прижиманий к посадочному гнезду прокладка быстро изнашивается. Иногда пятак отрывается от штока, заклинивает внутри корпуса. Для ремонта или замены необходимо разобрать сантехнический прибор методом выкручивания кран-буксы из корпуса гаечным ключом.

Фото Поворотная кран-букса с шестигранным штоком, оснащенным червячным механизмом и поршнем
Поворотная кран-букса с шестигранным штоком, оснащенным червячным механизмом и поршнем

Полуоборотные кран-буксы

Полуоборотным узлом управления оснащен каждый второй современный кухонный кран и смеситель для ванной. Чтобы открыть воду, пользователь аналогично проворачивает маховик влево, закрыть – вправо. От поворотной кран-буксы полуоборотная модель отличается отсутствием червячного механизма и пятака с прокладкой.

Шток проворачивает керамический элемент, открывающий пропускные отверстия на ответной керамической пластине. Максимальный угол поворота 180о до упора механизма в ограничители. Чтобы закрытая кран-букса не пропускала воду, керамические пластины снизу прижаты кольцеобразной силиконовой прокладкой.

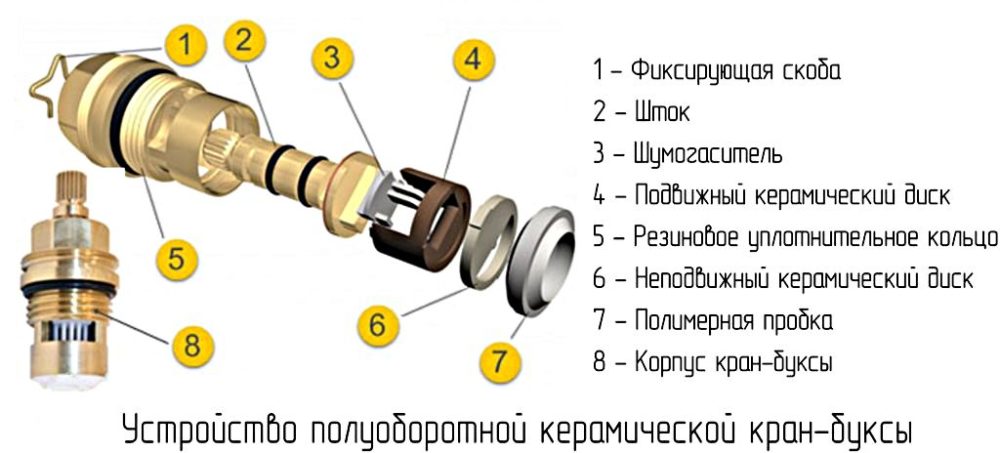

Фото Устройство полуоборотной кран-буксы
Устройство полуоборотной кран-буксы

Керамические пластины меньше подвержены износу от частых полуоборотов.

Течь из крана появляется минимум после года интенсивной эксплуатации кран-буксы. Керамический узел способен сломаться, если пользователь прилагает большие усилия, не обращая внимание на ограничитель оборотов.

Чтобы разобрать для ремонта, полуоборотную кран-буксу выкручивают ключом. Износившуюся керамику и кольцеобразный силиконовый уплотнитель меняют. Когда от чрезмерного усилия сломаны элементы привода и ограничения, кран-букса подлежит замене.

Рычажные смесители

В стильных современных кухнях и ванных комнатах ставят рычажные смесители.
От вентильных моделей краны отличаются эстетикой, удобством управления, стойкостью к поломкам.
Сантехнические приборы аналогично состоят из корпуса, излива и аэратора.

Вместо кран-буксы и маховика узлом управления использован картридж с рычагом.

Рабочий механизм не подлежит ремонту, но энтузиасты умудряются разобрать и смазать. Сломанный картридж просто меняют, подобрав аналог по размеру. Для извлечения детали из корпуса нужно снять рычаг управления и прижимной колпак.

Шаровой картридж

Узел выполнен корпусом с полой сферой, двумя впускными и одним выпускным отверстием для воды. Перекрывает каналы и распределяет теплые и холодные потоки шар, приводимый в движение пользователем через рычаг.

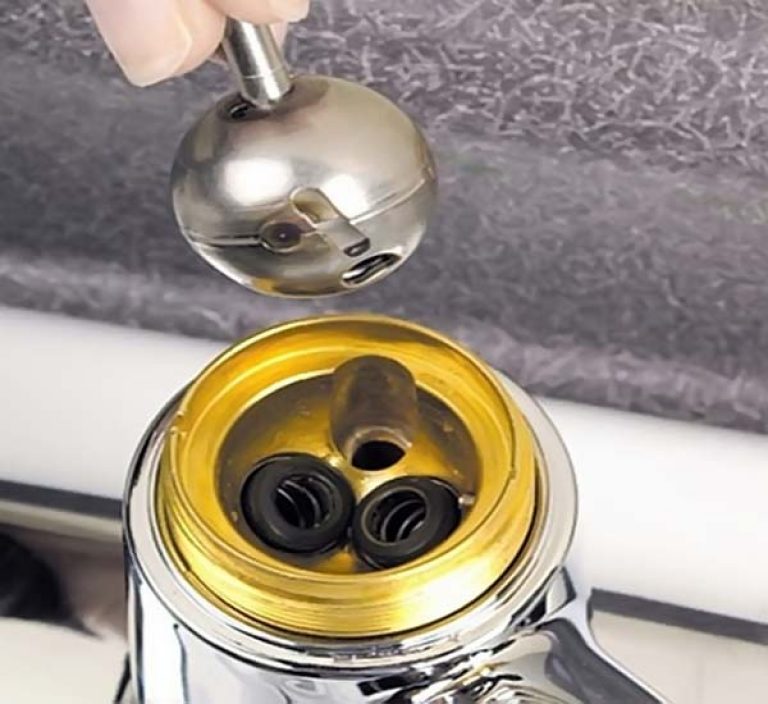

Фото Устройство шарового картриджа

Рычажные сантехнические приборы с шаровым картриджем редко встречаются в продаже. Механизм дорогой и сложный в изготовлении. Шаровые картриджи недолговечные, мало востребованы пользователями.

Дисковый картридж

Узел выполнен корпусом, где внутри расположены 2 керамических диска. Пользователь рычагом перемещает верхний подвижный элемент. Диск открывает или перекрывает отверстия на ответной неподвижной керамической детали. Методом настройки положения рычага добиваются нужного напора и температуры смешанного горячего с холодным потоком воды.

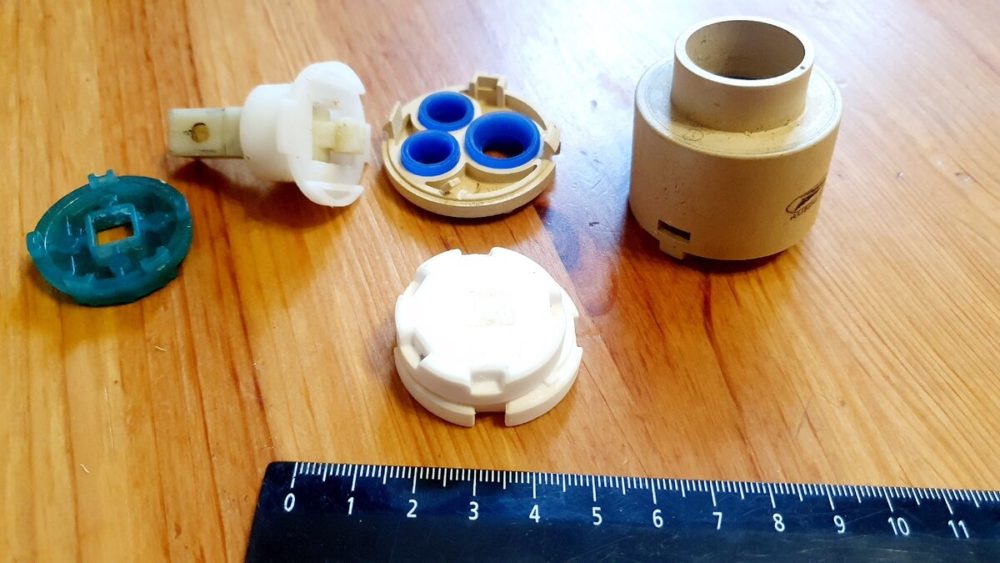

Фото Дисковый картридж

Дисковые картриджи при аккуратном использовании долговечные. Фирменные оригиналы способны прослужить на протяжении эксплуатации смесителя. Дешевые дисковые картриджи работают больше года.

Различие по дополнительному функционалу

В зависимости от места установки и назначения, смесители различаются конструкцией, исполнением. Наличие дополнительного функционала повышает комфорт пользования сантехническим прибором.

Устанавливаемый на мойку кухонный смеситель для удобства мытья посуды оснащен высоким поворотным жестким или гибким изливом. Отдельные модели имеют выдвижной шланг с лейкой.

Полезной опцией считается переключение струи на капельный режим, дополнительный выход для подачи очищенной воды через фильтр.

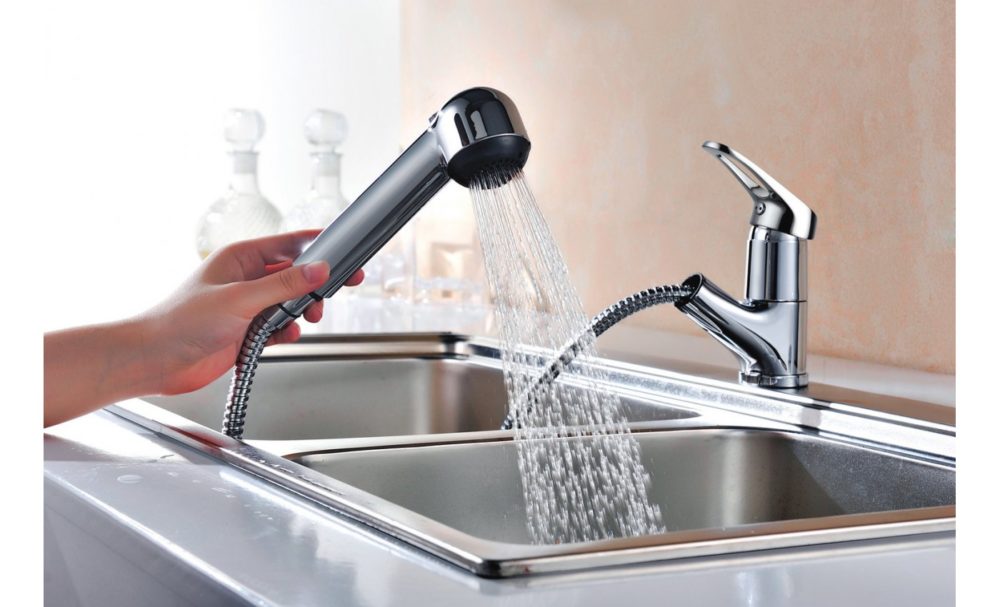

Фото Кухонный смеситель на мойке с выдвижным шлангом

Обычный кран в ванной на раковине может быть установлен с низким неповоротным изливом. Назначение сантехнического прибора – мытье рук. Низкий излив уменьшает разбрызгивание воды.

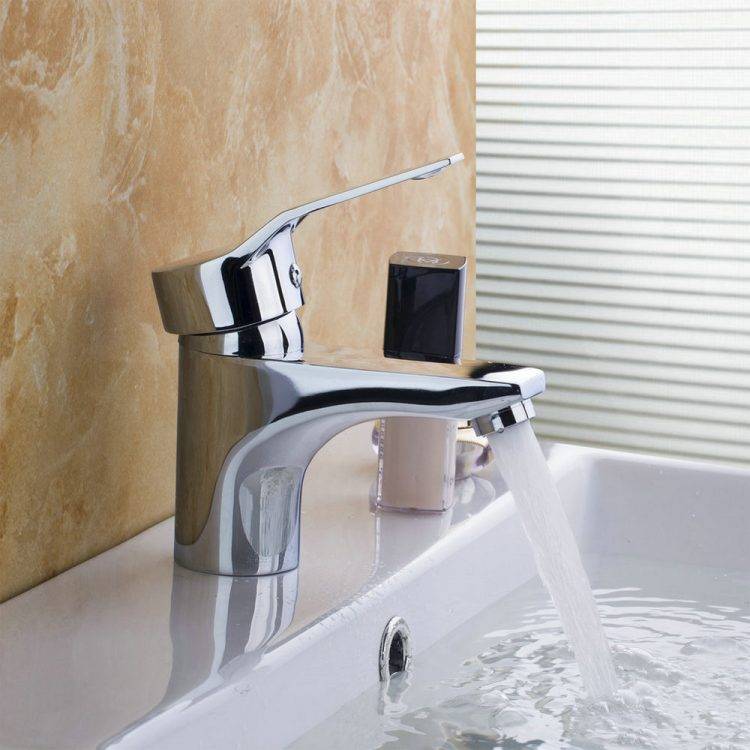

Фото Кран на раковине

В санузле на биде устанавливают смесительный кран с коротким изливом, оснащенным свободно вращающимся аэратором или оснащенным шлангом с лейкой. Узел позволяет направить подачу струи воды в нужном направлении.

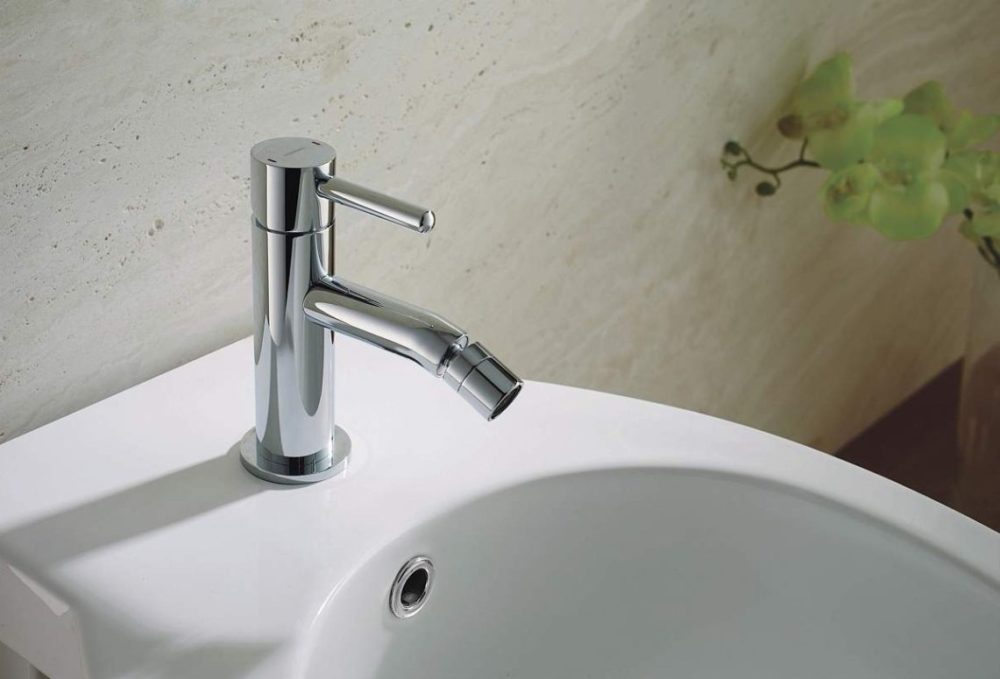

Фото Кран на биде

Смесительный прибор для ванны и душа оснащен поворотным длинным горизонтальным изливом и шлангом с душевой лейкой. Для переключения подачи воды установлен дивертор:

  1. Кнопочный дивертор оснащен возвратной пружиной. Механизм надежно работает без поломок, легко разобрать. Удобнее пользоваться дивертором с фиксатором. У моделей без фиксатора при слабом давлении воды пружина самопроизвольно переключает подачу из душевой лейки на излив.

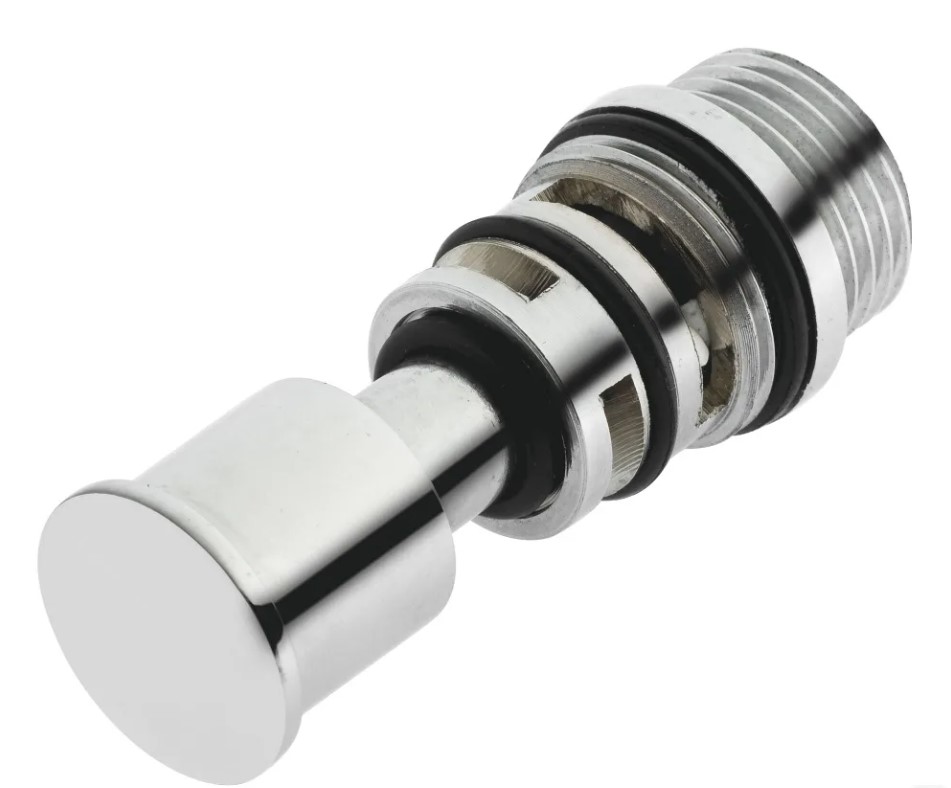

Фото Кнопочный дивертор

  1. Шаровой дивертор пользователь переключает перемещением рукоятки. Шар имеет отверстия, перенаправляющие воду на излив и душ. Механизм легко разобрать для ремонта.

Фото Шаровой дивертор

  1. Эксцентриковый дивертор оснащен рычагом со смещенным толкателем. При полуобороте рукоятки управления толкатель перемещает клапан, перекрывающий внутри корпуса смесителя отверстие подачи воды на излив или душ. Механизм несложно разобрать для ремонта.

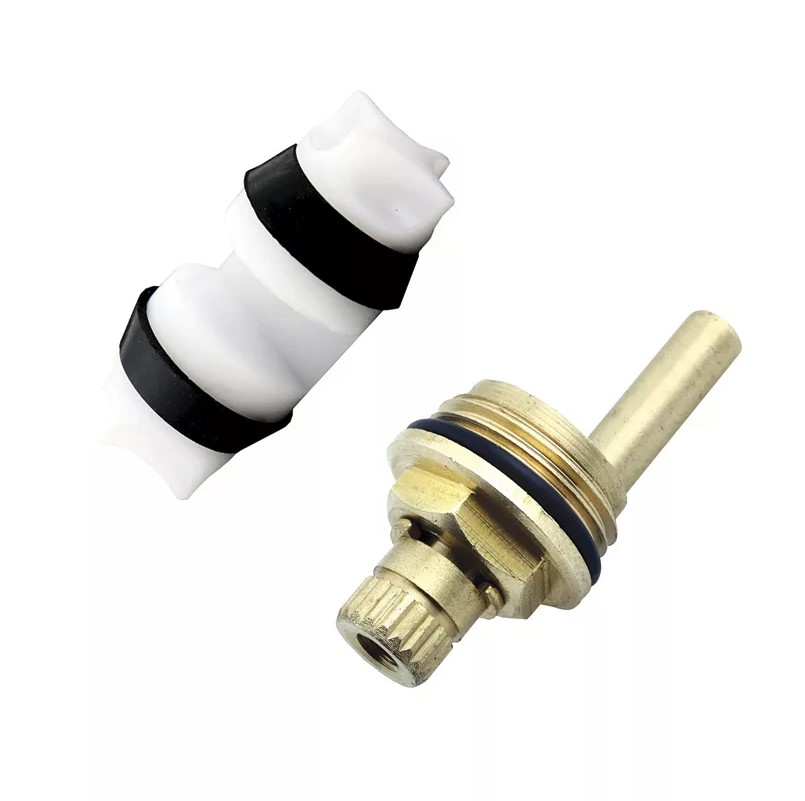

Фото Эксцентриковый дивертор

  1. Интуитивный дивертор встроен в поворотный излив или рукоятку управления. Узел работает по принципу картриджа. Если интеграция выполнена в излив, переключение направления воды выполняется перемещением от или на себя.

Когда интеграция выполнена в рукоятку, переключение на излив выполняется наклоном рычага на себя. Для подачи воды через душевую лейку рычаг наклоняют от себя. В ровном положении рукоятки все каналы перекрыты.

При наклоненном рычаге на себя или от себя горячую и холодную воду подают традиционно поворотом вправо/влево. Механизм сложно раобрать.

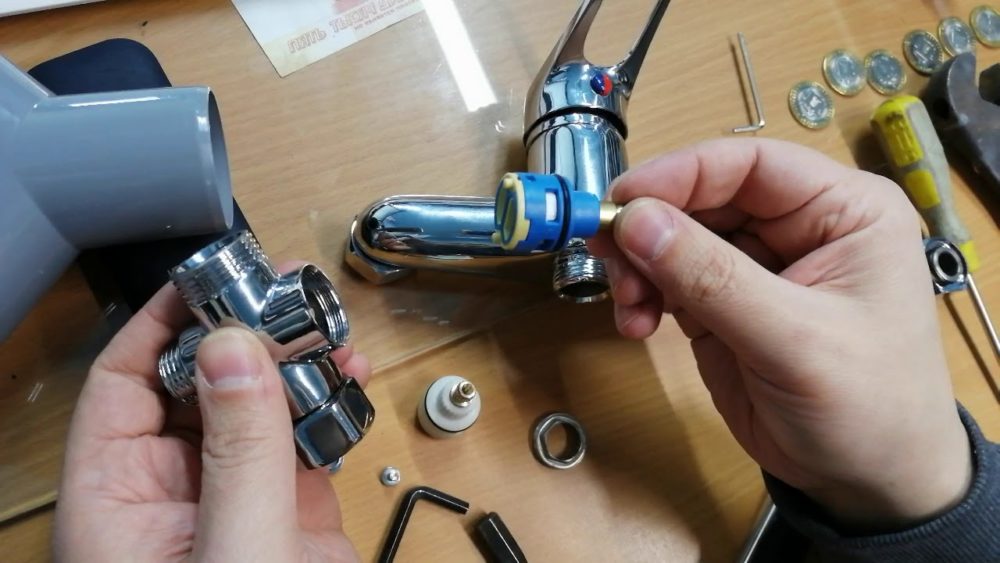

Фото Смеситель с картриджем интуитивного дивертора

Дивертор редко требует ремонта. Иногда требуется разобрать для очистки от твердых наростов солей. Чтобы демонтировать кнопочный дивертор, выполняют следующие действия:

1
  1. Снимают декоративный колпачок кнопки;
2
  1. Откручивают фиксирующую механизм гайку;
3
  1. Извлекают переключатель из корпуса смесителя.

Чтобы разобрать шаровой дивертор, дополнительно снимают душевой шланг и излив. Внутри корпуса шестигранным ключом откручивают гайки с прокладкой, прижимающие шар. Шток с шаром извлекают из корпуса смесительного прибора. Эксцентриковый дивертор несложно разобрать по принципу шарового переключателя.

К интуитивному дивертору добраться сложнее. Придется разобрать практически весь кран, чтобы извлечь трехходовой переключатель из корпуса.

Термостатический смеситель предназначен для установки на раковину в ванную или кухню. Особенностью конструкции выступает картридж с термостатом, обладающим скоростью срабатывания 0,3-3 секунды.

Прибор самостоятельно поддерживает заданную пользователем комфортную температуру воды за счет срабатывания диафрагмы. Термостатический картридж не подлежит ремонту. В случае поломки узел подлежит замене.

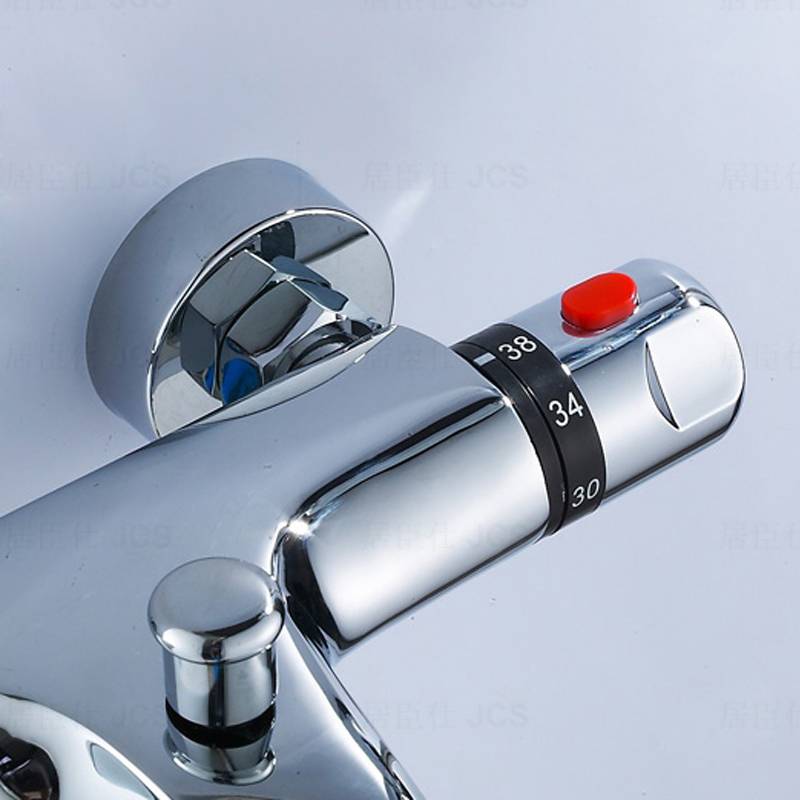

Фото Термостатический смеситель

Различие по количеству элементов управления

Когда эксплуатируемый длительное время сантехнический прибор начинает плохо работать, разбор смесителя для чистки от твердых отложений и замены изношенных деталей целесообразно выполнить целиком. Основные неполадки обычно образуются в элементах управления, количество которых отличается у каждой модели.

Простейший вариант для ванной комнаты – смеситель однорычажного типа, оснащенный картриджем. Переключение теплой и холодной воды выполняется поворотом рукоятки в стороны. Если механизм сломался, заменять нужно только один картридж.

Фото Однорычажный смеситель

Не менее распространен смеситель с двумя ручками для ванной комнаты. В классическом исполнении прибор оснащен отдельными кран-буксами для регулировки подачи холодной и теплой воды.

При длительном использовании износ механизмов примерно одинаков у обоих вентилей. Во время проведения профилактического ремонта разумно сделать ревизию двух кран-букс или заменить новыми деталями.

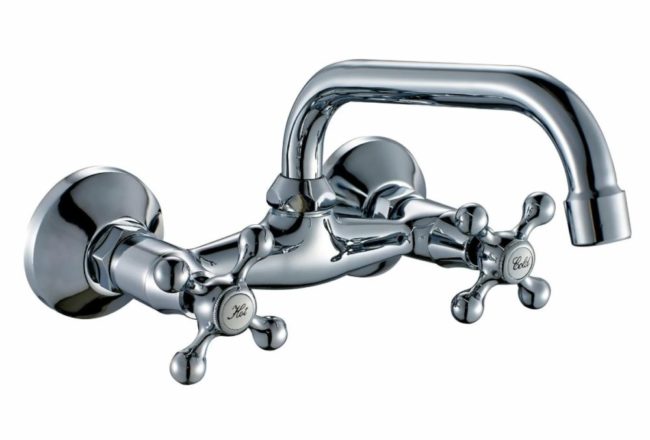

Фото Смеситель для ванной с двумя крестообразными ручками

У смесительного прибора для ванны с двумя ручками может быть установлен рычажный механизм. Смешивание теплой и холодной воды выполняется методом поворота рычагов вверх или вниз. Для двухрычажных моделей характерно наличие дополнительных опций: автостоп, блокировка подачи теплой воды, регулировка расхода.

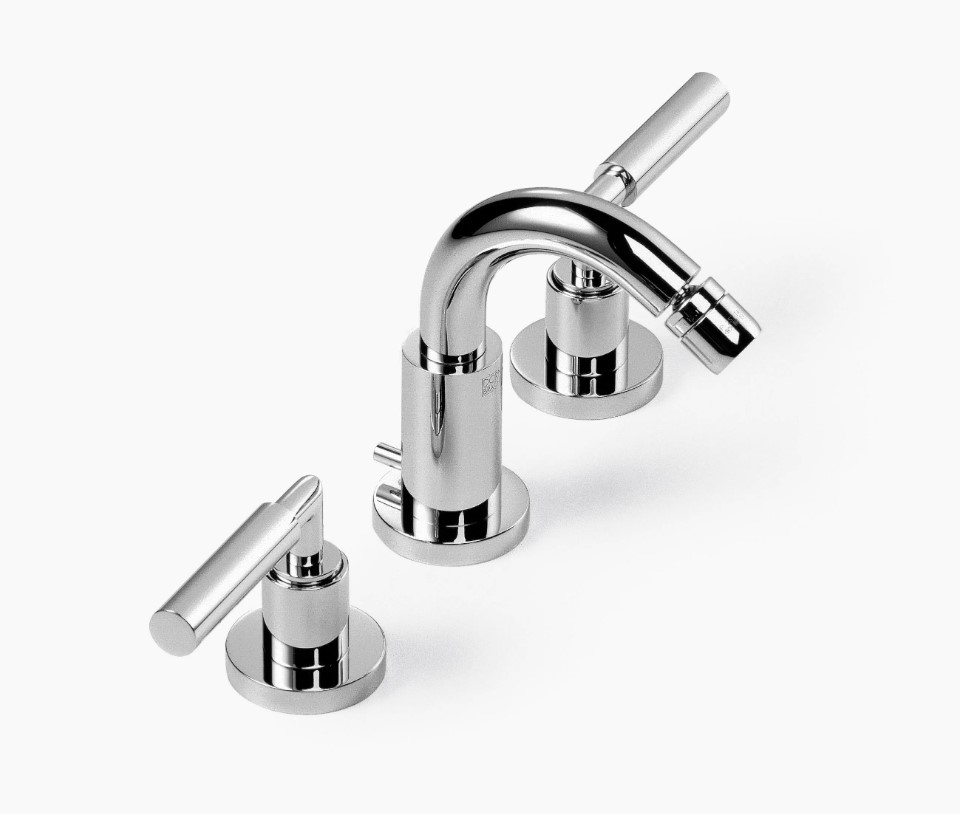

Фото Смеситель для установки на ванную с двумя рычагами

Автоматические модели не имеют ручек управления. Бесконтактное пользование водой выполняется за счет сенсорного датчика. Когда человек подносит руки к крану, сенсор подает сигнал на электронный блок управления. На катушку подается напряжение.

Втягиваемый в полость соленоида сердечник приподнимает мембрану, открывая отверстие для подачи воды. Прибор с автоматическим управлением отличается сложным устройством. Чтобы разобрать для обслуживания, нужны навыки ремонта электрооборудования.

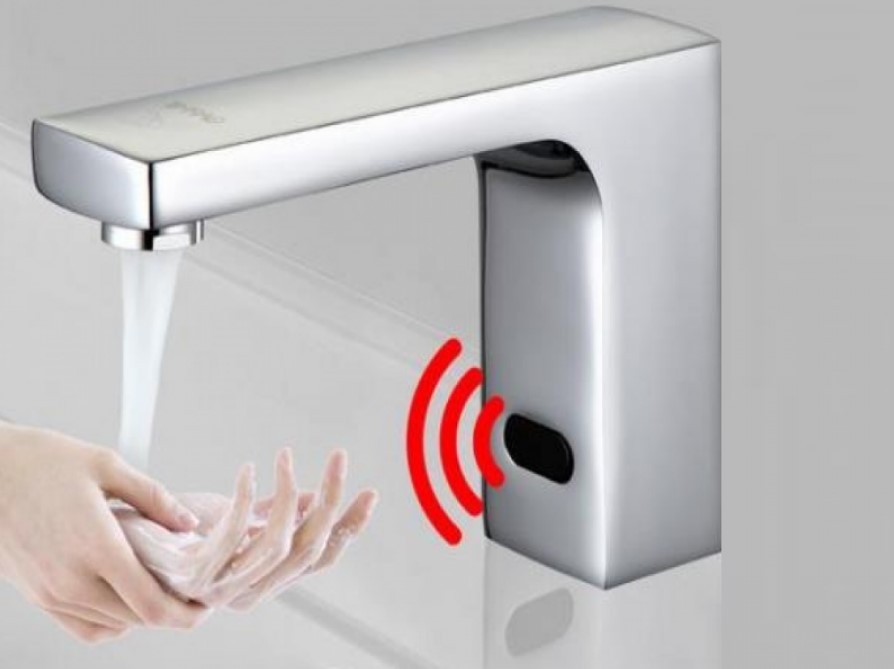

Фото Сенсорный смеситель для ванной комнаты

Инструменты для ремонта своими руками

Чтобы самостоятельно выполнить ремонт смесителя в ванной комнате или на кухне, понадобится простейший набор слесарского инструмента. Подготовьте разводной или набор рожковых ключей, отвертку, пассатижи.

Возможно, понадобятся самодельные приспособления из заточенной проволоки для удаления твердых отложений в труднодоступных местах корпуса крана.

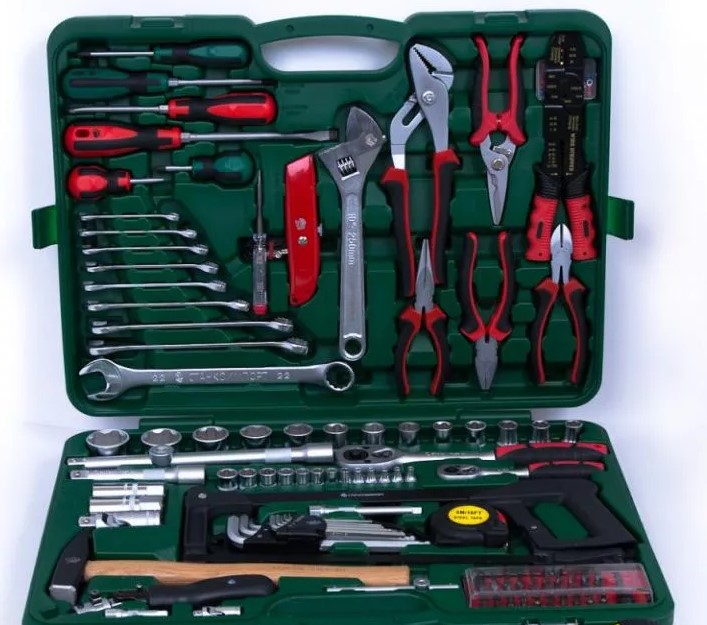

Фото Набор слесарских инструментов

Разборка однорычажного смесителя с душем

Ремонт однорычажного смесителя в ванной своими руками

Прежде чем раскрутить кран, отключите в ванной подачу горячей и холодной воды. Если отдельной запорной арматуры нет, перекройте общие стояки. Спустите с системы остаточное давление через открытый кран. Для разборки сантехнического прибора выполните следующие действия:

  1. Под рычагом управления найдите отверстие. Открутите винт, удерживающий ручку. Снимите рычаг со штока картриджа движением вверх. Если ручка прикипела, постарайтесь расшатать и аккуратно приподнять выдавливанием подложенными отвертками или другими приспособлениями.

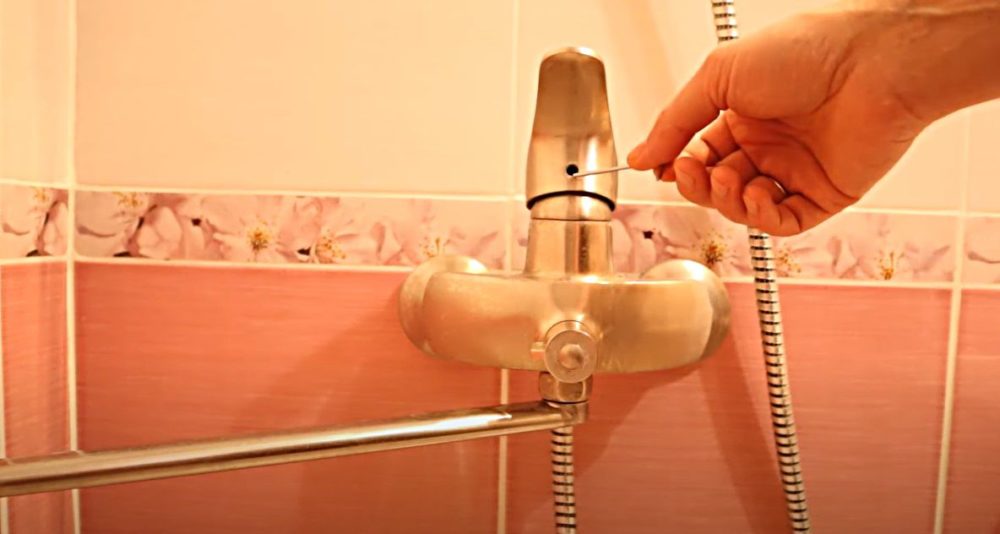

Фото Отверстие на рычаге, где спрятан удерживающий ручку винт
Отверстие на рычаге, где спрятан удерживающий ручку винт
  1. После снятия рычага увидите на корпусе декоративный колпак. Деталь закрывает картридж. Колпак открутите руками, чтобы не поцарапать покрытие. Если резьба прикипела, обстучите по кругу деревяшкой или рукояткой пассатижей в пластиковой оболочке.

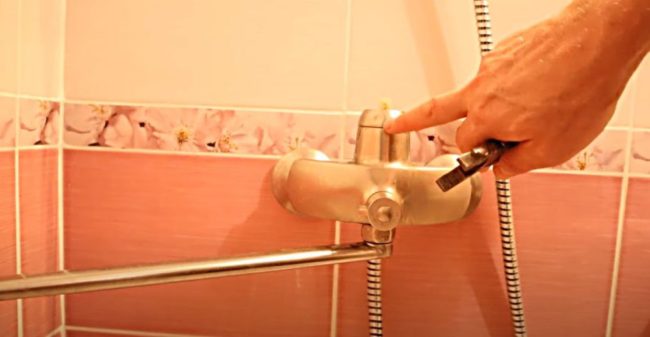

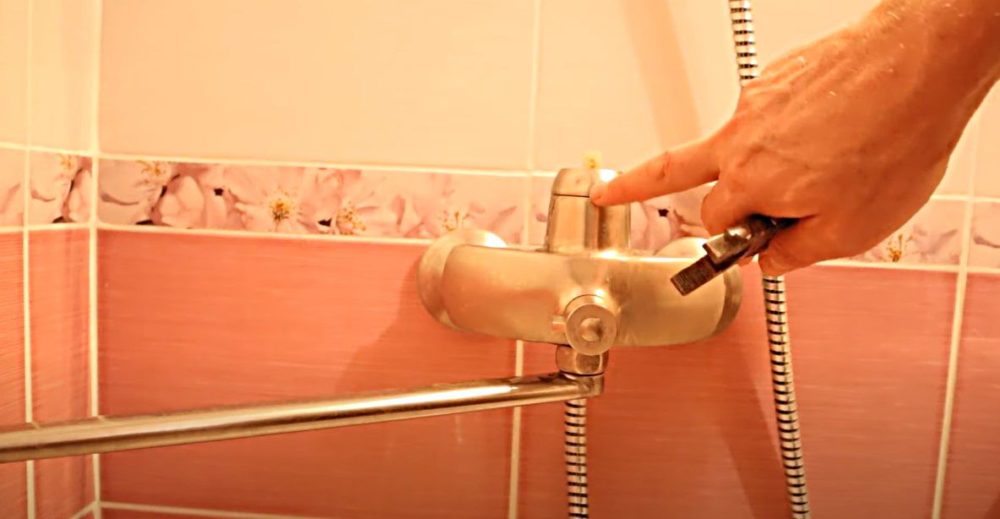

Фото Декоративный колпак, закрывающий картридж
Декоративный колпак, закрывающий картридж
  1. Под декоративным колпаком стоит гайка, прижимающая картридж к посадочному гнезду в корпусе. Открутите деталь пассатижами с разводными губками или гаечным ключом.

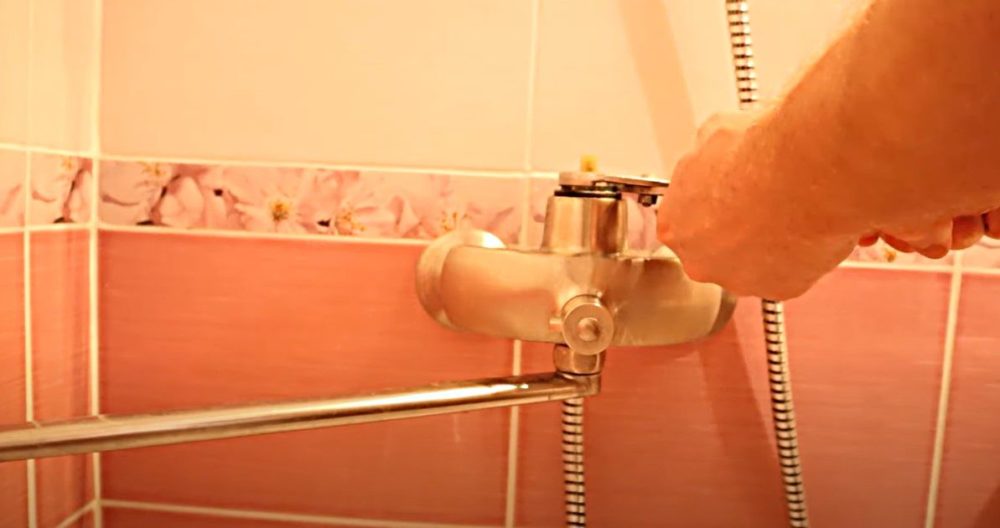

Фото Откручивание гайки, прижимающей картридж
Откручивание гайки, прижимающей картридж
  1. Извлеките картридж, потянув руками за шток вверх. Прикипевший к посадочному гнезду узел расшатайте руками. Для увеличения усилия попробуйте потянуть за шток пассатижами.
Фото Извлечение картриджа
Извлечение картриджа
  1. Посадочное гнездо картриджа оснащено 3 отверстиями для подачи воды. Счистите наросты грязи и твердых солей, чтобы резинки плотно прилегали к канавкам.

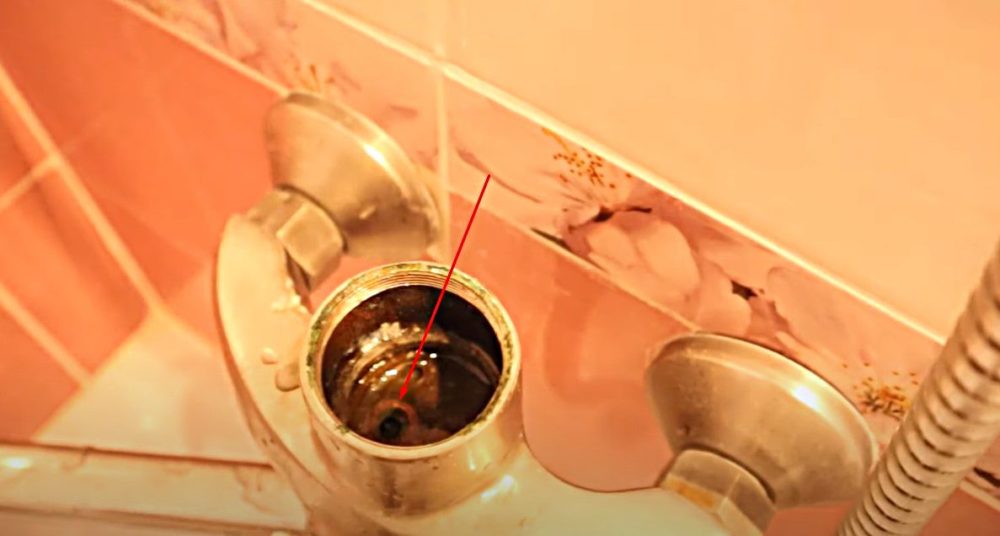

Фото Посадочное гнездо картриджа с отверстиями для подачи воды
Посадочное гнездо картриджа с отверстиями для подачи воды
  1. Старый картридж можете отремонтировать, если рычаг туго переключается. Извлеките механизм из корпуса. Смажьте керамические пластины жировой смазкой. Соберите детали в обратном порядке. Если старый картридж не подлежит ремонту, купите новый соответствующего размера.

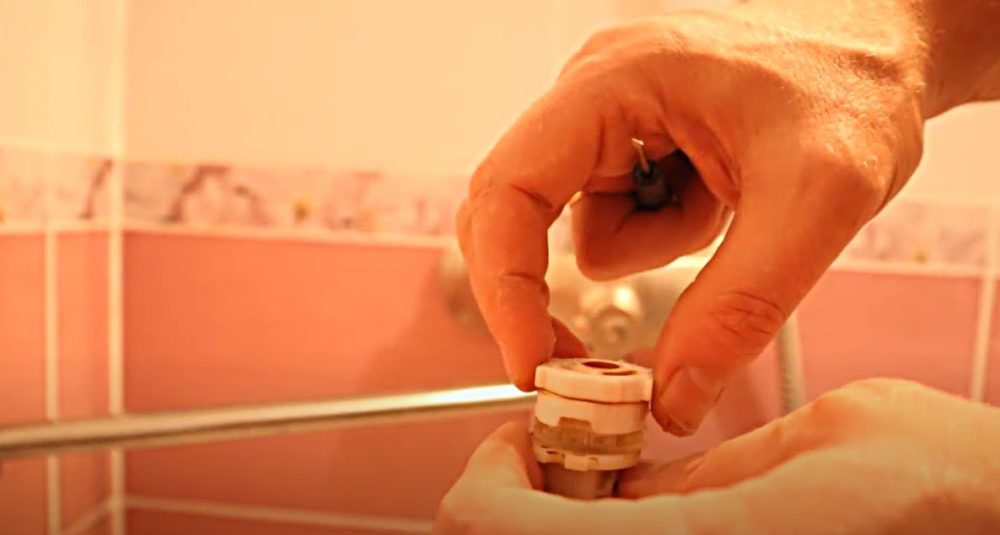

Фото Керамические пластины механизма картриджа
Керамические пластины механизма картриджа

Отремонтированный или новый картридж установите в корпус смесителя. Выполните обратную сборку снятых деталей: прижимная гайка, декоративный колпак, ручка.

Когда нужно отремонтировать переключатель душа, на рукоятке снимите заглушку, открутите винт. Потяните на себя ручку и одновременно расшатывайте, чтобы снять со штока.

Замена переключателя душа в смесителе ванной

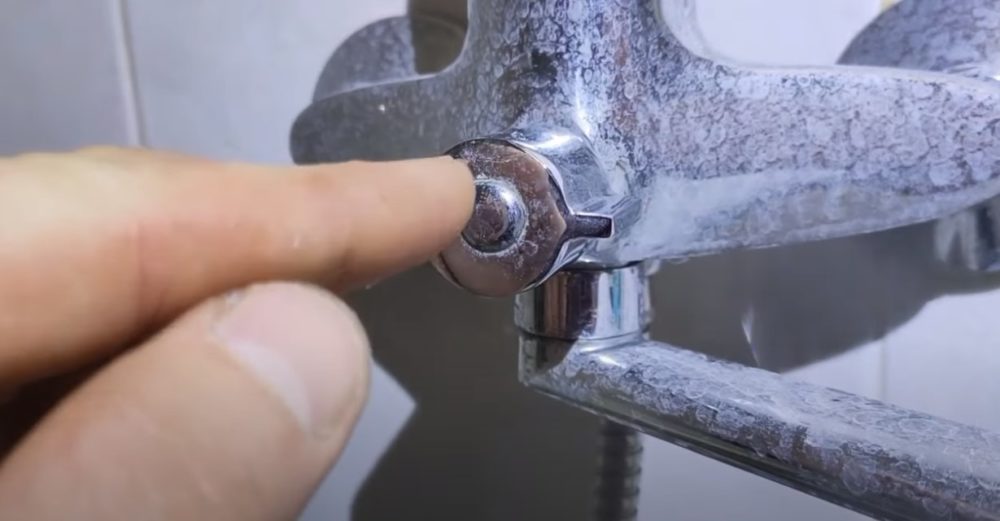

Фото Заглушка на рукоятке переключателя душа
Заглушка на рукоятке переключателя душа

Под снятой ручкой увидите механизм переключателя. В нашем примере дивертор выполнен по принципу полуоборотной кран-буксы. Выкрутите ключом переключатель, установите новый или старый после очистки от твердых наростов солей. Поставьте на место ручку управления.

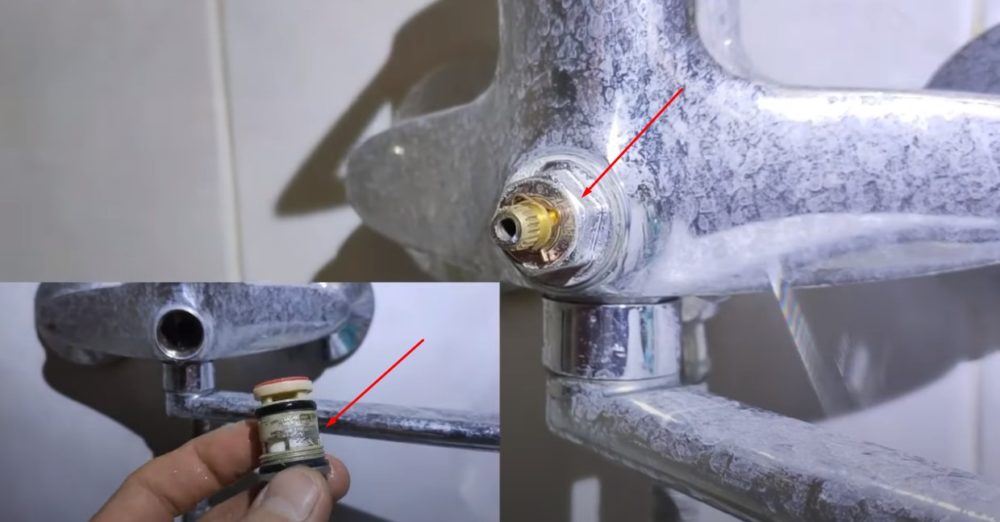

Фото Извлечение дивертора из корпуса смесителя для ванной
Извлечение дивертора из корпуса смесителя для ванной

Разборка двухвентильного смесителя для ванной

Как починить смеситель в ванне своими руками. Ремонт смесителя от Сами с усами

Двухвентильный смеситель с кран-буксами поворотного и полуоборотного типа разбирается по одному принципу. Чтобы отремонтировать или поменять механизм, выполните следующие действия:

  1. На ручках снимите заглушки. Открутите отверткой винт, удерживающий барашек на штоке кран-буксы.

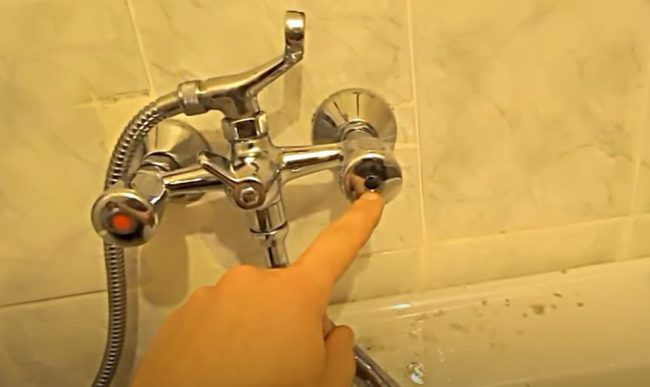

Фото Отверстие под заглушкой, где закручен прижимной винт рукоятки
Отверстие под заглушкой, где закручен прижимной винт рукоятки
  1. Чтобы снять вентиль с крана, потяните барашек на себя. Если ручка прикипела, постарайтесь расшатать движениями в сторону. После снятия барашка увидите верхушку кран-буксы с шестигранной насечкой под гаечный ключ. Выкрутите деталь из корпуса смесительного крана, проворачивая против часовой стрелки.
Фото Выкручивание кран-буксы рожковым ключом
Выкручивание кран-буксы рожковым ключом
  1. После того, как удалось выкрутить и снять вентиль со смесителя, осмотрите кран-буксу. Проверьте свободное вращение штока, состояние резиновой прокладки или керамических пластин (зависит от типа кран-буксы – поворотная или полуоборотная).
Фото Проверка работоспособности кран-буксы
Проверка работоспособности кран-буксы

Отремонтированную или новую кран-буксу закрутите на свое место. Установите барашек, зажмите винтом, поставьте заглушку.

Какие возникают сложности при разборке крана

Разборку крана в ванной усложняет твердое отложение солей. Закисшая резьба не поддается раскручиванию. Для решения проблемы обработайте проблемный узел аэрозольным составом WD-40. Через 30-60 минут пробуйте провернуть винт или кран-буксу против и по часовой стрелке, чтобы сорвать с места.

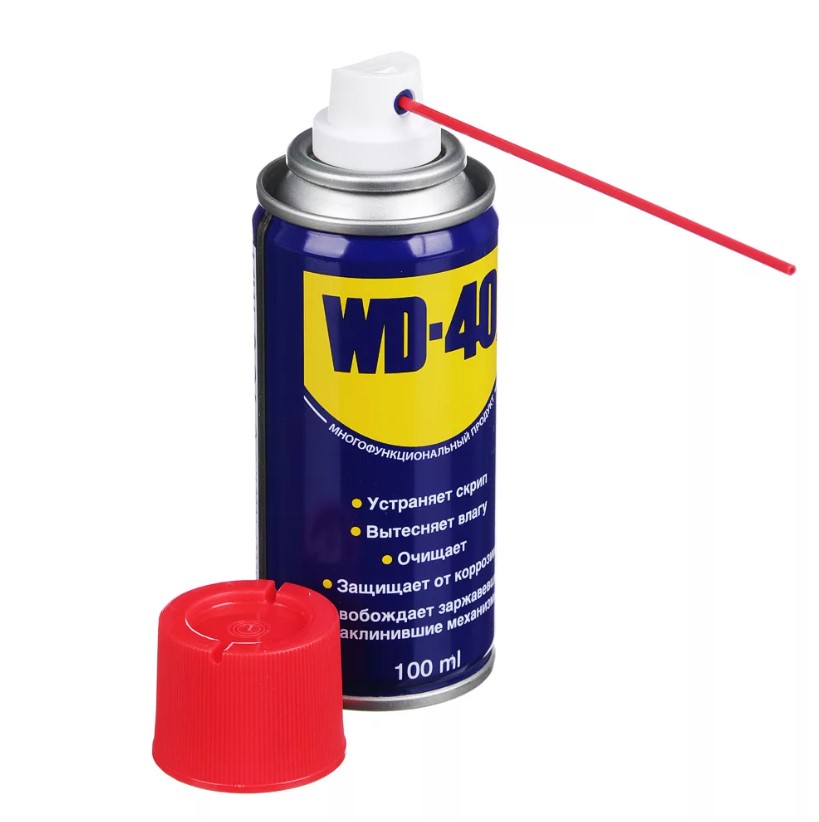

Фото Быстро проникающая аэрозольная смазка
Быстро проникающая аэрозольная смазка

Если винт не выкручивается, высверлите головку, снимите рукоятку. В штоке кран-буксы останется резьбовая часть метиза. Извлечь ее не получится. Кран-буксу придется покупать новую.

Ответы на часто задаваемые вопросы

Как очистить от грязи смеситель изнутри?

Мягкую грязь изнутри корпуса выковыряйте деревянными или пластиковыми палочками, заточенной проволокой. Твердые наросты солей обработайте уксусом, лимонным соком или другим кислотосодержащим средством. Выждите время до полного растворения камня.

Чем нежелательно чистить краны?

Для чистки нельзя использовать абразивные и химические агрессивные средства, способные разрушить декоративное покрытие.

Как открутить прикипевший смеситель в ванной?

Для послабления резьбы нанесите аэрозольный препарат WD-40, выждите несколько минут.

Какие выпускают типы смесительных приборов для ванной?

Сантехнические приборы выпускают однорычажные, двухвентильные, с сенсорным управлением. Рабочим механизмом служит оборотная или полуоборотная кран-букса, керамический картридж. Модели для ванной оснащены переключателем с душевым шлангом.

Какой использовать ключ для откручивания крана?

Обычно для откручивания кран-букс подходит рожковый ключ на 14, 17, 19 мм или универсальный разводной.

Как открыть закисший шаровой кран?

Попробуйте расшатать шток проворачиванием рукоятки или гаечным ключом. В основание штока нанесите аэрозольный препарат WD-40.

Как с вентиля крана извлечь заглушку?

Для снятия заглушки подденьте деталь отверткой или ножом.

Как открыть кран со сломанной ручкой?

Проверните шток пассатижами или гаечным ключом, обхватив стержень на участке с нанесенными насечками под ручку.
