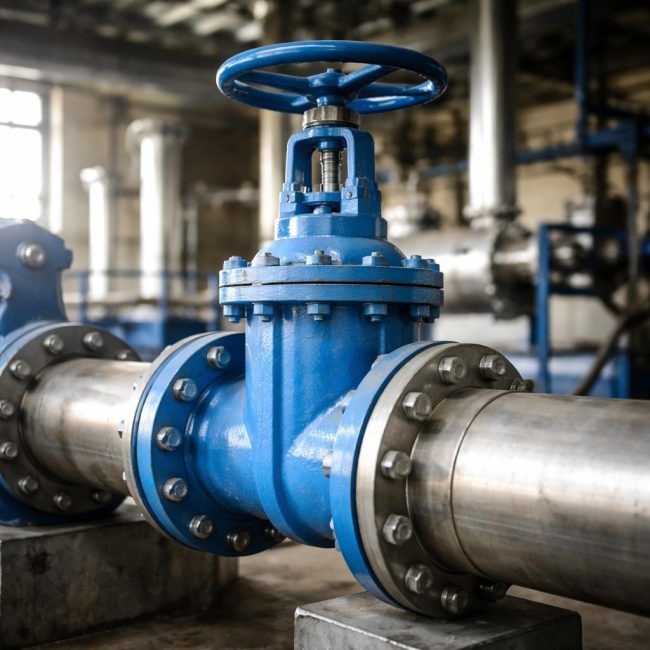

Клиновые задвижки относятся к числу наиболее распространённых видов трубопроводной арматуры, применяемой для полного перекрытия потока рабочей среды. Их основная конструктивная особенность заключается в том, что запорный элемент перемещается перпендикулярно оси трубопровода, обеспечивая надёжное закрытие проходного сечения. В открытом положении такая арматура практически не создаёт сопротивления потоку, что особенно важно для магистральных и протяжённых инженерных систем. Подобные решения, от компаний вроде «Адамант Сталь», используются в самых разных сферах — от коммунального хозяйства до промышленности.
Принцип работы
Основной рабочий элемент клиновой задвижки — это клин, который при вращении шпинделя (рукоятки или привода) опускается между двумя уплотнительными кольцами корпуса, герметично перекрывая проходное сечение. При подъеме клина поток возобновляется. Конструкция может быть с выдвижным или невыдвижным шпинделем. В первом случае шпиндель перемещается вместе с клином, во втором — вращается, но остается на месте. Задвижки клиновые фланцевые получили наибольшее распространение благодаря удобству монтажа и демонтажа — фланцевое соединение позволяет быстро встраивать арматуру в трубопровод и при необходимости заменять ее без резки трубы.
Преимущества и недостатки
Преимущества:
- Минимальное гидравлическое сопротивление при полностью открытом положении
- Простота конструкции и высокая ремонтопригодность
- Герметичность перекрытия, обеспечивающая надежную изоляцию участка
- Возможность работы с различными средами (вода, пар, нефтепродукты, агрессивные жидкости)
- Широкий диапазон диаметров и давлений
Недостатки:
- Большая строительная высота и масса по сравнению с кранами или заслонками
- Относительно долгое время открытия/закрытия
- Склонность к заклиниванию при редком использовании или в агрессивных средах
- Невозможность использования для регулирования потока (только два положения: открыто/закрыто)
Области применения
- Магистральные трубопроводы водоснабжения и теплоснабжения
- Системы отопления и горячего водоснабжения жилых и промышленных зданий
- Нефтегазовая отрасль (перекачка сырья, технологические линии)
- Химическая промышленность (трубопроводы для агрессивных сред)
- Энергетика (паропроводы, системы охлаждения)
- Коммунальное хозяйство (запорная арматура на вводах и узлах учета)
Заключение
Клиновая задвижка остается одним из самых востребованных типов запорной арматуры для ответственных трубопроводных систем. Она надежна, технологична и позволяет полностью перекрывать потоки различных сред — от воды до пара и химикатов. При выборе важно учитывать тип уплотнения, материал корпуса и способ присоединения к трубопроводу, что бы подобрать оптимальные задвижки клиновые под ваши задачи.
