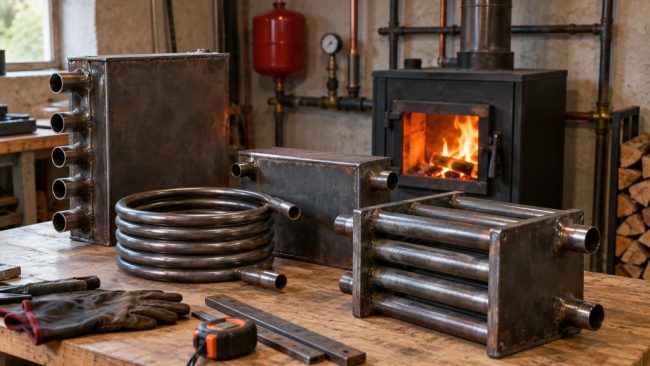

Самодельный теплообменник для котла: виды конструкций, материалы и ограничения

Теплообменник — одна из главных частей отопительного котла. Именно через него тепло от горячих продуктов сгорания или другого источника передаётся воде либо незамерзающему теплоносителю, циркулирующему по системе отопления. От конструкции теплообменника зависят эффективность котла, устойчивость к перегреву, скорость нагрева, гидравлическое сопротивление и долговечность оборудования.

Идея изготовить теплообменник самостоятельно выглядит привлекательной: конструкция кажется сравнительно простой, а материалы доступны. На практике к такому узлу предъявляются серьёзные требования. Он работает при высокой температуре, контактирует с водой и продуктами сгорания, испытывает циклическое расширение металла, а в закрытых системах ещё и находится под давлением. По этой причине оценивать самодельный теплообменник стоит не только по площади нагрева, но и по его устройству, материалу, условиям эксплуатации и возможным последствиям неисправности.

Какие конструкции теплообменников применяют в котлах

Единственной универсальной схемы теплообменника не существует. Конструкция зависит от типа котла, топлива, способа движения дымовых газов и теплоносителя.

Для бытового отопительного оборудования наиболее характерны несколько вариантов:

• трубчатые теплообменники;
• змеевики;
• водяные рубашки;
• секционные конструкции;
• комбинированные решения с несколькими теплообменными поверхностями.

У каждого варианта своё соотношение площади нагрева, сложности конструкции, склонности к загрязнению и устойчивости к температурным нагрузкам.

Трубчатый теплообменник

Трубчатая конструкция представляет собой систему каналов, по одной стороне которых движется теплоноситель, а по другой проходят горячие газы. Большое количество труб позволяет получить значительную площадь контакта при сравнительно компактных размерах.

Такие решения распространены в отопительном оборудовании благодаря возможности организовать интенсивный теплообмен. Чем больше нагретой поверхности непосредственно контактирует с потоком горячих газов, тем больше тепла потенциально можно передать воде.

Однако увеличение числа труб не означает автоматического роста эффективности. Слишком узкие проходы затрудняют движение дымовых газов, быстрее покрываются сажей и сложнее очищаются. Со стороны воды маленькое проходное сечение также может увеличить гидравлическое сопротивление.

Для самодельной конструкции особенно важным становится качество многочисленных соединений. Каждый сварной участок работает вместе с остальным корпусом при постоянном нагреве и охлаждении. Ошибка в одном месте способна привести к потере герметичности всего узла.

Змеевик

Змеевиком обычно называют одну или несколько труб, проходящих через горячую зону котла. За счёт протяжённости трубы увеличивается поверхность, через которую тепло передаётся теплоносителю.

Преимущество такого решения — сравнительно понятная конструкция. В ней меньше соединений, чем в сложном трубчатом теплообменнике. Одновременно появляются другие ограничения.

Большая длина трубы способна создавать заметное сопротивление потоку воды. Сильный локальный нагрев отдельных участков увеличивает риск образования отложений на внутренней поверхности. Для систем с естественной циркуляцией геометрия змеевика имеет особенно большое значение, поскольку движение теплоносителя происходит без постоянной помощи циркуляционного насоса.

Змеевик также чувствителен к температурному расширению. Длинная металлическая труба при нагреве изменяет размеры. Если конструкция жёстко зафиксирована и не допускает необходимых деформаций, в металле и соединениях возникают дополнительные напряжения.

Водяная рубашка

Водяная рубашка представляет собой полость с теплоносителем, окружающую топочную камеру или отдельные её поверхности. Такой принцип широко применяется в твердотопливных котлах.

Главное достоинство — большая площадь непосредственного контакта нагретой стенки с водой. Тепло снимается сразу с крупной поверхности, поэтому конструкция может эффективно использовать энергию топлива.

Есть и существенная особенность: стенка одновременно подвергается воздействию высокой температуры со стороны топки и охлаждается водой с противоположной стороны. Температурный режим металла получается неоднородным.

Особенно опасны ситуации, когда циркуляция ухудшается или прекращается. Температура воды возле наиболее горячих поверхностей быстро растёт, возможно локальное кипение. Для твердотопливного котла проблема осложняется тем, что горение нельзя мгновенно остановить так же, как подачу энергии к электрическому нагревателю.

Комбинированные конструкции

В некоторых котлах водяная рубашка сочетается с дымогарными трубами или другими дополнительными поверхностями нагрева. Горячие газы после топки проходят через систему каналов и продолжают отдавать тепло теплоносителю.

Такой подход позволяет использовать тепло дымовых газов полнее, но делает устройство сложнее. Возрастает число сварных соединений, появляются участки, требующие регулярной очистки, повышаются требования к организации движения газов.

Слишком интенсивный отбор тепла также не всегда полезен. Если дымовые газы чрезмерно охлаждаются внутри котла, на поверхностях дымохода может образовываться конденсат. При сжигании некоторых видов топлива он смешивается с продуктами горения и образует агрессивную среду, ускоряющую коррозию.

Из чего делают теплообменники

Материал определяет не только способность проводить тепло. Для котельного теплообменника имеют значение коррозионная стойкость, прочность при нагреве, свариваемость, толщина стенки и устойчивость к циклическим нагрузкам.

Обычная сталь

Сталь остаётся одним из наиболее распространённых материалов для теплообменных поверхностей отопительных котлов.

Она сравнительно хорошо переносит механические нагрузки и пригодна для изготовления сварных конструкций. Из неё можно выполнять водяные рубашки, трубчатые узлы и другие элементы сложной формы.

Главный недостаток — склонность к коррозии. Она может развиваться как со стороны теплоносителя, так и со стороны дымовых газов.

Особенно неблагоприятен режим, при котором стенки долго остаются холодными и на них конденсируется влага из продуктов сгорания. Наружная поверхность в такой ситуации постоянно контактирует с влажными продуктами горения.

Коррозия может идти и изнутри, если в систему регулярно поступает свежая вода с растворённым кислородом.

Нержавеющая сталь

Нержавеющие стали отличаются повышенной устойчивостью к коррозии, но само слово «нержавеющая» не означает пригодность любого сплава для любого котла.

Разные марки металла значительно отличаются по способности переносить нагрев, воздействие конденсата и сварочные процессы. После сварки свойства материала около шва также могут меняться.

Нержавеющая сталь часто позволяет уменьшить проблему коррозии, однако изготовление надёжного узла требует более высокой культуры сварочных работ и правильного подбора самого сплава.

Медь

Медь хорошо проводит тепло, поэтому широко применяется в теплообменниках газового оборудования, водонагревателях и другой технике.

Для самодельных твердотопливных котлов она подходит далеко не всегда. Температуры в отдельных участках топки могут быть значительно выше тех режимов, в которых медные теплообменники обычно работают в серийном оборудовании.

Имеет значение и сочетание разных металлов в одной системе. Контакт разнородных материалов при наличии электролита способен создавать условия для электрохимической коррозии.

Чугун

Чугунные теплообменники известны высокой стойкостью к коррозии и большой теплоёмкостью. Они часто собираются из отдельных секций.

Для самостоятельного изготовления такой вариант практически не характерен. Литьё массивных секций и обеспечение необходимых характеристик материала требуют промышленной технологии.

У чугуна есть и важное эксплуатационное ограничение — чувствительность к резким изменениям температуры. Сильный температурный перепад способен создавать высокие внутренние напряжения.

От чего зависит эффективность теплообменника

Распространённое заблуждение состоит в том, что хороший теплообменник должен иметь максимально возможную площадь поверхности. На практике эффективность определяется сразу несколькими связанными параметрами.

Большое значение имеют:

• площадь нагрева;
• температура горячей среды;
• скорость движения дымовых газов;
• скорость движения теплоносителя;
• теплопроводность и толщина металла;
• количество сажи на внешних поверхностях;
• количество отложений внутри каналов;
• схема движения газов;
• гидравлическое сопротивление.

Толстый металлический слой хуже проводит тепло, чем тонкий, но слишком тонкая стенка обладает меньшим запасом прочности и быстрее теряет его при коррозии.

Очень широкие газовые каналы создают небольшое сопротивление, однако горячий поток может пройти через них слишком быстро и отдать недостаточно энергии. Чрезмерно узкие каналы, напротив, способны ухудшить тягу и быстро загрязниться.

Такие противоречия делают проектирование теплообменника инженерной задачей, а не простым поиском максимально большой поверхности нагрева.

Почему нельзя оценивать теплообменник отдельно от котла

Теплообменник является частью единой теплотехнической системы. Его характеристики должны сочетаться с мощностью топки, движением дымовых газов, дымоходом и отопительным контуром.

Представим котёл, у которого значительно увеличили поверхность теплообмена. Температура уходящих газов может снизиться. На первый взгляд это выглядит как повышение эффективности.

Если охлаждение становится чрезмерным, изменяется работа дымохода. Тяга зависит в том числе от температуры газов. Одновременно возрастает вероятность конденсации влаги.

Обратная ситуация возникает при недостаточной площади теплообмена. Значительная часть энергии топлива уходит в дымоход, а температура металлических элементов и газов остаётся высокой.

Нельзя рассматривать отдельно и водяную часть. Если теплообменник способен передавать воде большое количество энергии, но система не обеспечивает необходимого отвода тепла, возрастает риск перегрева.

Давление и перегрев — главные ограничения самодельного узла

Особое внимание требуется, если теплообменник предполагается использовать в закрытой отопительной системе.

Нагреваемая вода расширяется. В штатной системе изменение объёма компенсируется расширительным оборудованием, а давление контролируется средствами безопасности. При неисправности или неправильном подборе элементов давление может выйти за нормальный рабочий диапазон.

Для сварной самодельной ёмкости это принципиальный вопрос. Внешне толстая металлическая стенка может казаться очень прочной, но реальная устойчивость определяется всей конструкцией:

• формой корпуса;
• размерами плоских поверхностей;
• толщиной металла;
• качеством швов;
• температурой;
• коррозионным износом;
• количеством циклов нагрева и охлаждения.

Крупная плоская стенка под внутренним давлением испытывает значительную нагрузку. По этой причине промышленные теплообменники проектируются с учётом расчётных напряжений и проходят контроль герметичности и прочности.

Перегрев представляет отдельную опасность. При образовании пара объём рабочей среды резко меняется, а процессы в системе становятся намного динамичнее. Особенно серьёзный риск возникает у твердотопливного оборудования, где остаточное горение продолжается после прекращения подачи воздуха.

Почему сварные швы требуют особого внимания

У самодельного стального теплообменника именно сварные соединения часто становятся наиболее ответственными участками.

Шов и прилегающий к нему металл отличаются по структуре от основного листа или трубы. Здесь действуют остаточные напряжения, а при эксплуатации добавляются циклические температурные нагрузки.

Небольшой дефект может долго оставаться незаметным. После многократных нагревов и охлаждений он способен увеличиваться.

Опасность представляет не только внезапная крупная течь. Незначительное проникновение воды в топочную или дымовую часть тоже создаёт проблемы: ускоряет коррозию, нарушает горение и может постепенно разрушать элементы котла.

В промышленных условиях качество соединений контролируют специальными методами. Для самодельного оборудования такой контроль часто недоступен, что увеличивает неопределённость фактического запаса прочности.

Сажа и накипь снижают теплоотдачу

Даже удачно спроектированный теплообменник постепенно теряет эффективность, если его поверхности загрязняются.

Со стороны дымовых газов оседают:

• сажа;
• зольные частицы;
• смолистые отложения;
• продукты неполного сгорания.

Этот слой работает как теплоизоляция. Температура газов может оставаться высокой, но тепло хуже проходит через загрязнённую поверхность к металлу.

Изнутри похожую роль выполняют минеральные отложения. Особенно быстро проблема развивается там, где вода постоянно обновляется и имеет повышенную жёсткость.

Отложения опасны не только снижением КПД. Под ними металл может сильнее перегреваться. Возникают участки с резко отличающимся температурным режимом, что повышает нагрузку на стенки и сварные соединения.

Конструкция котла должна позволять обслуживать теплообменные поверхности. Сложный узел с большим количеством труднодоступных каналов может выглядеть эффективным на чертеже, но быстро терять преимущества в реальной эксплуатации.

Трубчатый теплообменник или водяная рубашка

Выбор между этими конструкциями нельзя свести к тому, какая из них «лучше».

Водяная рубашка хорошо использует тепло, поступающее непосредственно через стенки топочной камеры. Она позволяет получить крупную площадь нагрева без множества мелких труб.

Трубчатая часть эффективна там, где нужно дополнительно использовать тепло уходящих газов. Она увеличивает длину пути горячего потока и площадь контакта.

У этих схем отличаются и эксплуатационные свойства.

Водяная рубашка:

• конструктивно связана с топочной камерой;
• испытывает высокие локальные тепловые нагрузки;
• содержит сравнительно большой объём теплоносителя;
• требует контроля состояния больших сварных поверхностей.

Трубчатая конструкция:

• может обеспечить развитую площадь теплообмена;
• чувствительна к загрязнению каналов;
• требует удобного доступа для очистки;
• содержит множество потенциально ответственных соединений.

Поэтому в серийных котлах нередко применяют сочетание нескольких принципов.

Почему слишком мощный теплообменник тоже может создавать проблемы

Желание снять с дымовых газов как можно больше тепла понятно, но чрезмерный теплоотбор способен ухудшить режим работы котла.

При сильном охлаждении газов вероятны:

• ухудшение тяги;
• образование конденсата;
• усиленное осаждение сажи и смол;
• коррозия дымовых каналов;
• нестабильное горение.

Большое количество холодных поверхностей вокруг топки также влияет на температуру самой зоны горения. Для полного сгорания топлива требуется определённый температурный режим. Сильное охлаждение этой области иногда приводит к росту количества дыма и несгоревших продуктов.

Эффективность отопительного котла определяется не максимальным охлаждением любой ценой, а устойчивой работой всего тракта от топки до дымохода.

Самодельный и заводской теплообменник: в чём практическая разница

Визуально заводская конструкция может не сильно отличаться от качественно выполненного самодельного узла. Основное различие скрывается в проектировании и контроле.

При разработке серийного оборудования учитывают рабочее давление, температуру материалов, изменение размеров при нагреве, скорость теплоносителя, гидравлическое сопротивление и условия горения. Узлы проходят испытания, а характеристики материалов и сварных соединений задаются технологической документацией.

Самодельная конструкция часто создаётся по геометрическому принципу: выбираются подходящие трубы и листовой металл, формируется удобная форма, увеличивается площадь контакта с огнём. Без расчётов остаются неизвестными реальные напряжения и режимы работы отдельных участков.

Это особенно существенно для оборудования, которое предполагается постоянно эксплуатировать внутри жилого здания.

Когда идея самодельного теплообменника требует особой осторожности

Не все условия эксплуатации одинаковы по уровню риска.

Наиболее требовательны системы, где одновременно присутствуют:

• закрытый отопительный контур;
• повышенная температура;
• значительная мощность источника тепла;
• твердое топливо с инерционным горением;
• большой объём нагреваемой воды;
• ограниченные возможности аварийного отвода тепла.

В подобных условиях теплообменник нельзя оценивать только как металлическую ёмкость, которая должна не протекать. Его работа связана с поведением всей системы при штатных и нештатных режимах.

Даже конструкция, годами выдерживающая обычный режим, может иначе повести себя при остановке циркуляционного насоса, перекрытии потока, перегреве или значительном загрязнении поверхностей.

Что важно оценивать при сравнении конструкций

Для предварительного сравнения вариантов полезнее смотреть не на один показатель, а на совокупность характеристик.

Значение имеют площадь и расположение поверхностей нагрева, свободное движение дымовых газов, доступность очистки, допустимый температурный режим материала, объём воды внутри теплообменника и сопротивление её движению.

Отдельно следует учитывать ремонтопригодность. Если повреждённый участок находится внутри закрытого корпуса и недоступен без разборки значительной части котла, небольшая неисправность может потребовать серьёзного ремонта.

Не менее важна способность конструкции переносить многократные циклы нагрева и охлаждения. Котёл редко работает постоянно при одной температуре. Металл регулярно расширяется и сжимается, и эта циклическая нагрузка действует на теплообменник годами.

Итог

Самодельный теплообменник для котла может иметь форму змеевика, трубчатого блока, водяной рубашки или комбинированной конструкции. Каждый вариант способен эффективно передавать тепло, если его характеристики соответствуют топке, дымовому тракту и отопительной системе.

Змеевики привлекают сравнительно простой геометрией, но могут создавать большое сопротивление движению теплоносителя. Трубчатые теплообменники дают развитую поверхность нагрева, однако требуют большого числа надёжных соединений и удобной очистки. Водяная рубашка хорошо снимает тепло с топочной камеры, но испытывает значительные температурные нагрузки. Комбинированные конструкции позволяют полнее использовать тепло дымовых газов, одновременно становясь сложнее в изготовлении и обслуживании.

Материал также нельзя выбирать только по теплопроводности. Сталь удобна для сварных конструкций, но подвержена коррозии. Нержавеющая сталь лучше сопротивляется некоторым видам коррозии, однако предъявляет повышенные требования к технологии изготовления. Медь отлично проводит тепло, но имеет температурные и конструктивные ограничения.

Главная сложность самодельного теплообменника заключается не в создании металлической поверхности вокруг источника тепла. Надёжный узел должен одновременно обеспечивать достаточную теплоотдачу, свободное движение воды и газов, устойчивость к давлению, температурному расширению, коррозии и загрязнению. Чем выше мощность котла и чем более закрытой является отопительная система, тем важнее расчёт конструкции и профессиональная проверка её безопасности до эксплуатации.
