Каркасные дома всё более популярны в нашей стране. В связи с этим разрабатываются новые технологии, которые улучшают функциональность таких помещений и повышаются уровень комфортности.

Тёплые полы относятся к таким новшествам, именно для каркасников, так как раньше они не устанавливались в них, из-за тяжести конструкции. Теперь выпускаются модели тёплых половых систем (электрических и водяных) адаптированных под эти строения.

Если вы хотите построить щитовой дом с нагревательными полами в нём, то это статья для вас. Из неё вы узнаете — как сделать тёплый пол в каркасном доме, о плюсах и минусах таких систем, и какое финишное покрытие выбрать.

Фото — Тёплый пол в каркасном доме
Напольное отопление в каркасном доме

Особенности устройства и монтажа теплого пола в каркасном доме

Тёплые полы бывают:

  1. Электрическими — нагревательным элементом является кабель;
  2. Водяными — обогрев производится теплоносителем, который движется по трубам.

В доме каркасного типа, как и в любом другом помещении, допустима установка греющих устройств, но технология возведения их имеет свои особенности.

В том числе, требуется качественно утеплить наружные стены и удалить щели. Без этого, достичь комфортной температуры будет не возможно, ведь стены в таком помещении тонкие.

Так как, каркасные дома размещаются на сваях, то заливать их стяжкой из цементной смеси не рекомендовано. Это значительно утяжелит конструкцию, и увеличит нагрузку на перекрытия. Если вы все же решили использовать эту технологию, то надо убедиться в способности основания  выдержать вес всей структуры.

При выборе системы обогрева, стоит учитывать:

  • климатические условия;
  • геологические характеристики местности;
  • конструктивные особенности дома;
  • показатель тепловых потерь.

Экономичней, по расходу электроэнергии, считается водяная конструкция. Однако при монтаже она достаточно затратная, так как требуется много комплектующих, но это быстро окупится при эксплуатации.

При установке водяной системы, важно правильно произвести расчёт теплопотерь и мощности пола, ещё на стадии заливки ленточного фундамента и строительства дома.

 Какой тип выбрать, преимущества и недостатки

Каркасные конструкции — лёгкие сооружения, у них отсутствует капитальный фундамент.

Так как, такие строения монтируются на сваях, то под полом свободно циркулирует холодный воздух, поэтому нужна качественная теплоизоляция. А установка тёплого пола обеспечит комфортную атмосферу.

Плюсы полов с обогревом для каркасных домов

 Плюсы полового отопления для каркасников:

  • равномерность прогрева;
  • безопасность;
  • эффективность;
  • возможность регулировать температуру;
  • нет радиаторов, которые портят интерьер.

Такой обогрев может быть как дополнительным, так и основным.

Минусы

Кроме плюсов и есть и минусы:

  • дорогая цена комплектующих;
  • проведение гидравлических расчётов, а это сложно сделать не специалисту;
  • ограниченность выбора вида стяжки и напольного покрытия.

Однако, преимуществ всё же больше, и главное, достигается основная цель — получение комфортной атмосферы в доме.

Какой вид напольного отопления выбрать

Насколько эффективен будет обогрев, зависит от правильности выбора типа отопительной системы (электрической или водяной). Поэтому, приобретая устройство надо учитывать:

  • площадь помещения;
  • климатические условия;
  • назначение — основной или дополнительный источник обогрева;
  • стоимость конструкции и эксплуатационные расходы.

Подбирая отопительную систему, следует рассчитать необходимую мощность. Если помещение большое, или обогрев будет основным, то оборудование нужно большой мощности. Надо учитывать так же планировку и расстановку мебели в комнате.

Практичной и эффективной системой обогрева для каркасного дома считается гидропол. Есть облегчённые модели для каркасников, они не оказывают значительного давления на фундамент. Электрические виды чаще используются на верхних этажах, или если невозможно уложить водяные полы.

Монтаж теплого водяного пола

Существует две технологии монтажа, которые можно использовать для тёплых водяных полов в каркасном доме — в стяжку и настильным методом. Подключается контур к центральному отоплению или оборудованному котлу.

Укладка в стяжку

Перед заливкой водяного контура цементно-бетонным раствором, нужно убедиться — выдержит ли такую нагрузку конструкция, вес на м2 в среднем составляет 400 кг. При этом, следует учитывать, что толщина бетонного слоя не должна превышать 5 см.

Последовательно, процесс по укладки тёплого водяного пирога со стяжкой в каркасном доме следующий:

  • Подготавливается основание — заливается тонкий слой черновой стяжки. Под неё нужно постелить полиэтилен – это защитит деревянную основу от влаги находящейся в сыром материале (в бетонном растворе).
Фото — Заливка чернового пола
Заливка чернового пола
  • Стелится гидроизоляционный слой — полиэтиленовая плёнка или изделие на основе ПВХ, это защитит от проникновения влаги. Кладётся плёнка с напуском на стены, а швы проклеиваются скотчем.
Фото — Проведение гидроизоляции
Проведение гидроизоляции
  • Монтируется теплоизоляция (10 см) — пенополистирол в плитках или рулонах.

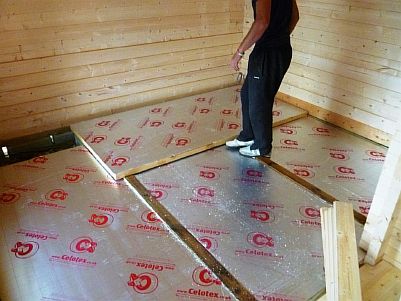

Фото — делаем теплоизоляцию
Проводим теплоизоляцию
  • Кладётся арматурная сетка — она необходима для придания жёсткости конструкции, и для равномерного распределения нагрузки.
Фото — Укладка арматуры
Укладка арматуры
  • По периметру помещения проклеивается демпферная лента. Её предназначение — предотвращать разрушение бетонной поверхности при нагревании.
Фото — Монтаж демпферной ленты
Монтаж демпферной ленты
Фото — Укладка трубопровода
Укладка трубопровода
  • Проводится тестирование системы — чтобы проверить исправность устройства. Для этого, трубопровод наполняется водой, и производится опрессовка на протяжении суток.
  • Заливается стяжка — бетонно-цементная смесь толщиной 5 см. Предварительно устанавливаются маячки, они облегчат процедуру заливки и выравнивания раствора. Когда стяжка немного подсохнет, они удаляются. Начинать заливку следует от дальней стены, и идти по направлению к двери.
Фото — Заливка стяжки
Заливка стяжки

Так как, стяжка не контактирует с полом и стенами, то при эксплуатации, она негативно не повлияет на деревянные конструкции.

  • Стелется финишное изделие — керамика, линолеум, ламинат.
Фото — Укладка плитки
Укладка плитки

Включать тёплый водяной пол следует после полного просыхания стяжки.

Установка без стяжки

При укладке водяного тёплого пола без стяжки, конструкция размещается на черновом деревянном полу. Суть метода заключается в обустройстве настила для прокладки труб.

Рассмотрим пошаговый процесс выполнения работ.

  • Черновая основа из дерева накрывается гидроизоляционным материалом — полиэтиленовая плёнка или фольгированный пенополистирол.
Фото — Гидроизоляция пола
Гидроизоляция пола
  • Подготавливаются доски, в которых будет размещаться трубопровод. В них необходимо проделать желоба.
  • Делается каркас для водяного контура. Доски укладываются на основу покрытую гидроизоляционным материалом с шагом 10 — 15 см.
Фото — Монтаж каркаса для труб
Монтаж каркаса для труб
  • В пазах размещаются трубы, которые накрываются металлическим листом, он будет способствовать равномерному распределению тепла.
Фото — Монтаж трубопровода
  • Вся конструкция покрывается ОСП или фанерой.
Фото — Укладка фанеры на пол
Укладка фанеры
  • Завершающим слоем укладывается финишное покрытие.

Перед укладкой напольного покрытия, водяную  систему надо проверить на работоспособность и отсутствие течи.

Укладка электрического пола

Электрические тёплые полы бывают: кабельные, греющие маты и инфракрасная плёнка. Разработаны технологические процессы по укладке каждого вида в каркасном доме.

Общее условие для электрополов — мощная проводка, так как увеличивается нагрузка на сеть. Это особенно важно для деревянных строений, ведь есть риск возгорания. Для полной безопасности лучше протянуть для тёплых полов отдельный кабель, и обустроить систему УЗО.

Основной недостаток электрических отопительных приборов — большое потребление электроэнергии, а это увеличит финансовые расходы. Кроме того, такие полы не укладываются под тяжёлой мебелью.

Кабельные полы

Для греющих полов кабельного типа используется провод двух видов: двужильный и одножильный. В жилых комнатах рекомендован двужильный — он оказывает меньше вреда на здоровья человека.

Обязательно надо обустроить такие отопительные системы терморегулятором. Для этого, нужно подготовить сначала место для него — углубление в стене, расстояние от пола до ниши не меньше 30 см. От неё к полу продалбливаются штробы для проводов.

Если в помещении, где будут монтироваться устройства, повышенная влажность, то терморегулятор следует вынести в соседнюю комнату.

Фото — Установка терморегулятора
Установка терморегулятора

Укладка самого кабельного пола состоит из следующих этапов:

  • Черновой пол накрывается гидроизоляционным изделием — полиэтиленовой плёнкой, она должна находить на стены. Полотна крепятся между собой на скотч.
  • Поверх гидроизоляции укладывается утеплитель — пенополистирольные плиты, или другой теплоизолятор.
Фото — Укладка гидро и теплоизоляции
Укладка гидро- и теплоизоляции
  • Периметр комнаты оклеивается демпферной лентой.
  • Кладётся армирующая сетка — она сделает конструкцию прочней, и к ней будет крепиться кабель.
  • Раскладывается греющий кабель в соответствии с запланированной схемой – «змейка» или «улитка». Он фиксируется к арматуре хомутами или нейлоновыми стяжками. Шаг укладки 10 — 15 см.

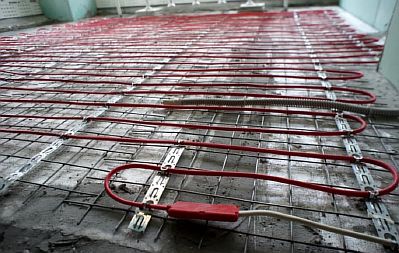

Фото — Раскладка и крепление кабеля
Раскладка и крепление кабеля
  • Подключается кабель к терморегулятору, и осуществляется проверка работоспособности системы.

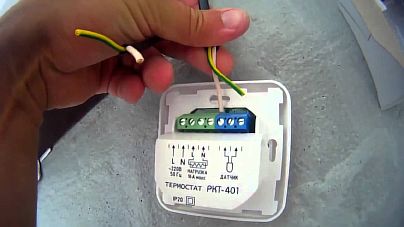

Фото — Подключение термостата
Подключение термостата
  • Заливается стяжка по предварительно установленным маячкам. Технология заливки такая же, как и при укладке водяных контуров. Для стяжки лучше использовать смесь с добавлением пластификаторов. Толщина раствора не должна превышать 5 см.
Фото — Заливка бетонной стяжки
Заливка бетонной стяжки

Финальное покрытие укладывается только после полного затвердевания раствора.

Монтаж греющего кабеля в щитовом доме можно производить настильным способом — на лаги, под ними размещается гидро и теплоизоляционный материал.

Лаги должны иметь пропилы для проводов, в них прокладывается фольга. Поверх системы кладутся листы фанеры и половое покрытие.

Греющие маты

Процесс обустройства обогрева с использованием мат, схож с монтажом кабельного отопления, но намного проще и быстрей, так как провод уже закреплён на специальной сетке с определённым шагом. Возможна укладка мат в стяжку или в плиточный клей.

Как и при монтаже любого электрического пола, начинать нужно с установки терморегулятора.

Затем проделывается борозда в полу для трубки, в которой будет размещаться термодатчик и кабель от него.

Фото — Установка термодатчика

Греющие маты в каркасном доме стелются прямо на чистовой пол, на который укладывается полиэтиленовая плёнка в качестве гидроизоляции. Маты кладутся в соответствии с разработанным планом, их не размещают под тяжёлой мебелью. Они фиксируются к полу на скотч.

Фото — Укладка мат
Укладка мат

После подключения и проверки системы, конструкция заливается бетонным раствором или плиточным клеем. Когда высохнет раствор, можно приступить к укладке напольного покрытия.

Инфракрасная плёнка

Процесс монтажа инфракрасной плёнки в каркасном доме — самый простой вариант обустроить пирог тёплого пола, ведь нет надобности в бетонной стяжке.

Рассмотрим алгоритм подключения инфракрасного пола.

  • Определяется место установки терморегулятора. Его наличие экономит электроэнергию на 30 — 40%. Он монтируется либо на стене, либо в нише продолбленной в стене. Прибор подключается к электропитанию.
Фото — Установка термостата
  • Подготавливается черновой пол — он должен быть ровный, без трещин.
  • Укладывается плёнка на пол, покрытый теплоотражающим материалом. Листы кладутся в притык, без нахлёста. Если необходимо, плёнку можно разрезать на полосы нужного размера, по предусмотренным специальным линиям.
Фото — Укладка плёнки
  • Осуществляется запитывание плёнки — устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно. При выходе из строя одного участка, вся система функционирует. Для надёжности, контакты следует зажать плоскогубцами.

Все запитывающие провода подводятся к плёнке по деревянному полу в гофротрубе. Так как они могут расплавиться, а это может привести к возгоранию.

  • Все срезы и клеммы изолируются, для этого используется битумный скотч.
Фото — Подключение плёнки
Подключение плёнки
  • Устанавливается термодатчик, он фиксируется к плёнке на специальной чёрной полосе. Предварительно для него, и идущего от него кабеля проделываются пазы в основании, чтобы они не выделялись на поверхности пола. Провод от датчика, помещённый в гофре, подключается к терморегулятору.
Фото — Подключение термодатчика
  • Обязательно проводится тестирование.
  • Инфракрасная плёнка покрывается полиэтиленом для защиты её от влаги.
  • Возможно, сверху уложить фанерные листы — это продлит срок службы, и защитит от износа плёнку.
  • Стелим отделочное покрытие — любой материал, который совместим с греющими системами.
Фото — Монтаж напольного покрытия
Монтаж напольного покрытия

Выбираем финишное покрытие

В каркасных домах на тёплые полы, возможно, укладывать практически любой отделочный материал: ламинат, паркет, инженерную доску, линолеум или ковролин.

Можно стелить керамическую плитку, особенно на полы в стяжку. Она рекомендована для ванной или туалета, так как влагостойка, но фиксация её производится на специальный клей. Чтобы сцепление плитки было надёжнее, фанеру можно заменить листами ГВЛ. Если плитка укладывается на греющие маты, то следует увеличить объём клея.

В других комнатах, популярен для укладки ламинат. Процесс установки ламината на греющие полы в каркасном доме, такой же как и на обычную поверхность.

Плоскость, на которой будут размещаться ламели должна быть сухая и ровная. Это бетонная стяжка или листы фанеры, на них укладывается полиэтиленовая плёнка, она должна слегка заходить на стены. Затем излишки полиэтилена обрезаются.

После этого расстилается подложка, подойдёт любая из тонкого материала. На неё укладываются дощечки, короткой стороной в сторону окна, так будут менее заметны стыки. Обязательно наличие зазоров между стеной и плиткой. Монтаж второго ряда необходимо начинать с ламели другого размера. Все остальные ряды стелются в такой же последовательности.

Фото — Укладка ламината

Какое покрытие выбрать решать вам, главное, чтобы оно было специальное, предназначенное для греющих систем.

Установка тёплого пола в щитовом доме позволит обеспечить комфортные условия существования. Но равномерное отопление возможно лишь при правильном монтаже отопительной системы. Поэтому, если вы хотите производить работы своими руками, то нужно заранее ознакомиться с принципом выбора и установки таких конструкций. А если не уверены в своих силах, то пригласите специалистов.
