Как сделать теплый пол в деревянном доме своими руками — монтаж водяной и инфракрасной системы

Потребность в обогреве дома возникла не случайно, ведь зимой — это жизненно необходимо. Существуют разные способы отопления, но сегодня владельцы частного деревянного жилья отдают предпочтение тёплым полам.

Однако не каждую модель тёплого пола можно сделать в доме с деревянными перекрытиями. Мы разберёмся в этом вопросе. Рассмотрим все виды полов с обогревом, и выясним — какой лучше подходит для домов из дерева, расскажем, как произвести установку такого отопления своими руками, как подготовить основание для него.

Фото — Тёплый пол в деревянном доме

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность. Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже.

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Обустройство гидропола в деревянном доме безопасно, экономично и эстетично. Недостаток — риск протечки и трудоёмкий процесс.

Фото — Водяной пол

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

Электрополы бывают:

  1. Кабельные, которые выпускаются в виде:
  2. обычного кабеля — он укладывается по поверхности пола;
  3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений.

Фото — Кабельные полы
  • Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
  • плёночные — двухслойная плёнка с карбоновой пастой внутри;
  • стержневые — маты, на которых размещены карбоновые стержни.

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

Фото — Инфракрасный пол
  • Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Кроме того, при обустройстве в деревянных домах, есть риск возгорания — но он минимален, при правильно произведённом монтаже.

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

  1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

Фото — Пол в стяжку
  1. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.
Фото — Сухая стяжка тёплого пола

Без стяжки

Способ сооружения нагревательных конструкций в деревянном помещении без заливки бетона, называется настильный. Есть два варианта сделать греющие полы без стяжки:

  1. Между лагами — размещение структурированной подложки между деревянных лаг. В её углублениях просто прокладываются нагревательные элементы. При использовании утеплителя без углублений, следует установить поперечные планки, к ним с помощью металлических хомутов будет крепиться нагреватель.

Но основные строительные лаги, чаще использовать не возможно, поэтому необходимо набить на черное покрытие бруски, которые будут служить лагами.

Подложку рекомендовано стелить ту, которая имеет отражающий слой, хотя допустимо использование утеплителя с фольгированной поверхностью.

Фото — Тёплый пол по лагам

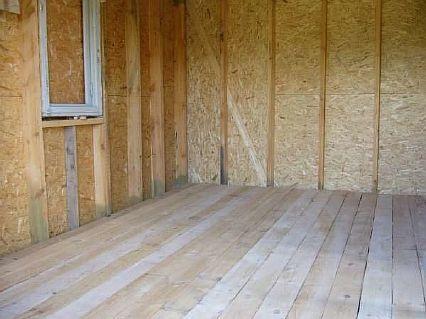

  1. На черновой пол — этот способ подразумевает размещение трубопровода или кабеля на черновой основе или на старой дощатой поверхности. Для этого, в полу просверливаются пазы, в них помещаются металлические пластины. Такая работа требует умение пользоваться фрезеровочным инструментом.

Возможно установить нагреватель на черновой пол по другой схеме — путём набивания на основание досок. Они размещаются одна от другой на таком расстоянии, чтоб выступ оцинкованных пластин свободно мог поместиться в зазоре.

При укладке плёночных полов, достаточно на старый пол настелить листы фанеры, гидроизоляцию и теплоотражающей материал, на котором размещается плёнка.

  1. На плиты с бобышками — самый простой метод укладки и фиксации нагревательного элемента. Фиксируется утеплитель к основе, и в его пазах прокладываются трубы или провод, согласно запланированной схеме. Дополнительная фиксация нагревателя здесь не нужна, так как бобышки надёжно удерживают его. Прежде, чем стелить отделку, тёплый пол на бобышках нужно закрыть листами ГВЛ.
Фото — Тёплый пол на матах с бобышками

Подводя итог, скажем, что водяной нагревательный пол лучше монтировать в стяжку. Но в деревянном доме её заливка не всегда возможна, поэтому рекомендован способ по лагам, процесс быстрый, и менее трудоёмкий.

Отлично подходит для бревенчатых домов способ укладки — на черновое покрытие, особенно при использовании инфракрасной плёнки.

Какое выбрать отопление для деревянного дома

Если рассматривать тёплые полы с точки зрения трудоёмкости монтажа, то легче и быстрей по времени, сделать электрические системы, особенно выбрав плёнку или маты. Но если учитывать стоимость эксплуатации — то электрополы обойдутся дороже, и выгодней водяные.

Как выбрать тёплый пол, чтобы уложить в деревянном доме? При выборе рекомендовано учитывать ряд факторов:

  • состояние перекрытий и их изношенность;
  • особенность помещения;
  • предназначение — пол будет как основной обогрев или дополнительный.

Если брать во внимание пожаробезопасность, то предпочтительней водяные системы в деревянных домах. Они укладываются как в стяжку (если выдержат перекрытия), так и настильным способом. При отсутствии водяного теплоисточника рядом, устанавливаются электросистемы.

Кабельные полы рекомендовано использовать при их обустройстве в стяжку (если перекрытия крепкие), если нет — приоритет за инфракрасными моделями отопления, они просты, и практически отсутствует вероятность возгорания.

Технически, процесс возведения гидро или электрополов в деревянном доме имеет небольшую разницу. Важно при монтаже — соблюдение технологии.

Устройство водяного теплого пола  в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Монтаж водяного теплого пола в деревянном доме своими руками

Возведение водяного пола надо начинать с составления проекта. В нём следует отразить схему размещения трубопровода, и место установки коллектора.

Основание

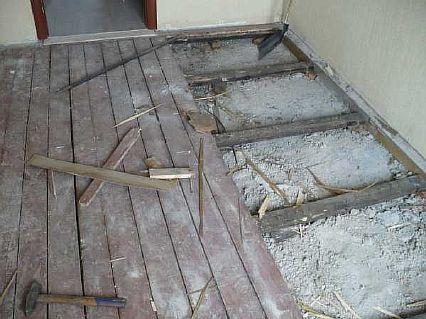

Монтаж гидрополов в деревянном доме имеет особенности, они заключаются в необходимости проведения оценки основания. То есть, сделать осмотр балок на прочность, а пола — на наличие трещин. Кроме того, выявляется степень перепадов — допустимый максимум 3 мм. Если возникает потребность, то балки укрепляются или заменяются прогнившие.

Фото — Подготовка основания

Размещая систему обогрева на старом финишном покрытии, надо удалить краску, и прогрунтовать доски. Затем следует заделать трещины в полу герметиком.

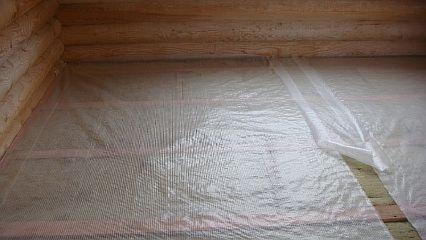

Гидроизоляция

В качестве гидроизоляции нужно использовать гидропароизоляционную плёнку, полиэтилен не подойдёт, он будет способствовать образованию конденсата.

Материал нужно класть мембранной поверхностью вниз, внахлёст, и фиксировать двухсторонним скотчем.

Фото — Укладка гидроизоляции

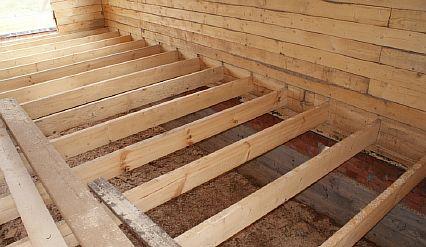

Монтаж лаг

Монтаж лаг надо начинать с крепления уголков на стенах, каждые 60 см. Затем на них размещаются лаги, они монтируются параллельно полу.

Фото — Установка лаг

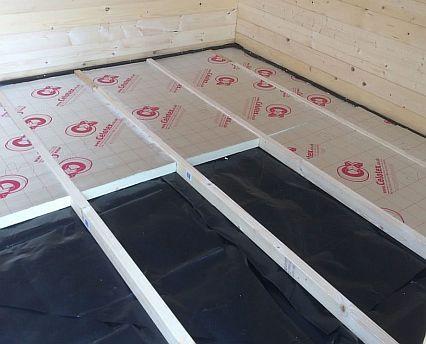

Теплоизоляция

Между лагами прокладывается теплоизоляционный слой (толщина 10 см) — минеральная вата. Утеплитель нужно укладывать ниже лаг на 5 см, чтоб образовывался зазор для вентиляции.

Фото — Теплоизоляция

Гидроизоляция

В качестве второго гидроизоляционного слоя подойдёт плёнка из полиэтилена. Она стелится на лаги в натяг, и закрепляется степлером.

Фото — Укладка второго слоя гидроизоляции

Подложка под трубы

Следующий этап — поперёк лаг приколачиваются реечки размером 2 см, с отступом от стен 30 мм. Они укладываются не в притык, между ними должны быть промежутки, на их размер влияет укладочный шаг нагревателя, обычно — 20 мм. Обязательно нужно провести обработку деревянных реек с использованием гидрофобных средств.

Фото — Набивание реек

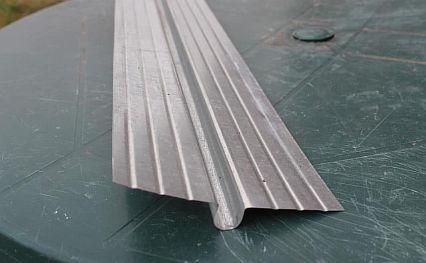

В эти пазы вставляются металлопластиковые пластины, в них будет размещаться нагревательный элемент.

Фото — Установка металлических пластин

Установка контура

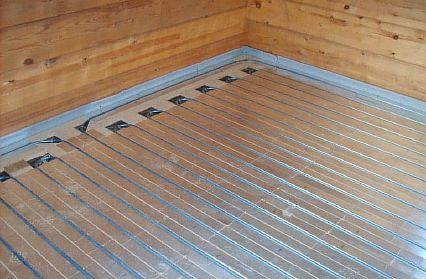

В пазы профиля укладывается трубопровод, чаще диаметром 16 мм. Для поворота труб следует укоротить рейки в местах поворота на 10 — 15 см.

Фото — Монтаж труб

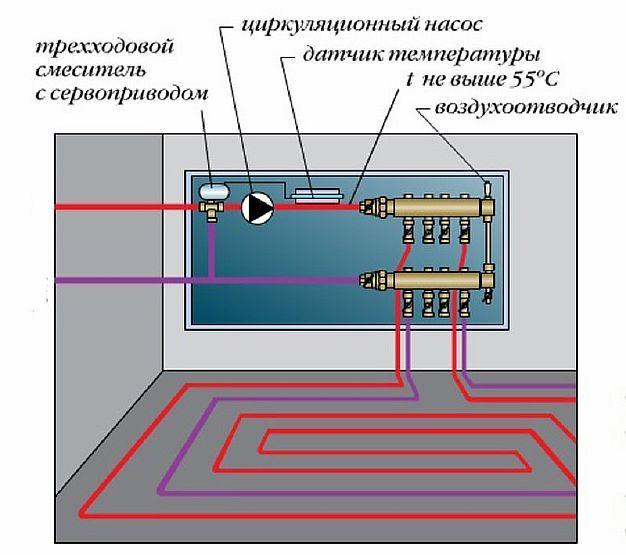

Подключение

На запланированном участке стены устанавливается коллектор, он подсоединяется к теплоисточнику — в частном доме, это чаще автономный котёл. Обычно он располагается в котельной.

Контуры пола подключаются к соответствующим выходам распределительной гребёнки — один конец к подаче, а второй к обратке.

Фото — Подключение системы

После подключения устройства следует сделать тестовый запуск, для проверки его работы и выявления возможной течь.

Подложка для финишного покрытия

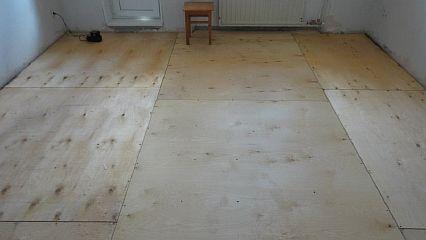

Подложкой под отделочный материал могут служить плиты из гипсоволокна или листы ДСП. Они укладываются по всему полу помещения.

Фото — Подложка под финишное покрытие

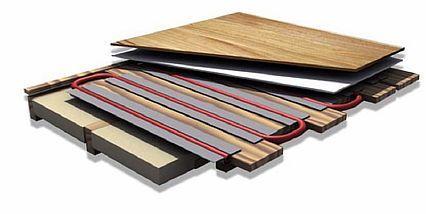

Финишное покрытие

Последний слой — укладка напольного покрытия (плитки, ламината или линолеума). Выбирать материал можно любой, главное чтобы он сочетался с греющими полами.

Фото — Монтаж отделки

На этом, пол готов к эксплуатации.

Устройство электрического теплого пола

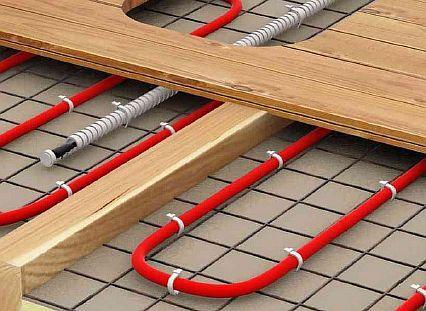

По конструкции электрический обогрев кабельного типа, схож с гидрополами, разница в том, что вместо труб прокладывается кабель. А источником питания выступает не котёл с нагретой водой, а электроэнергия.

При этом, вместо коллектора, регулирующего температуру теплоносителя в магистрали, в электрополах настройка производится терморегулятором. Особенность обустройства кабельного тёплого пола в частном доме из брёвен — нужен бронированный провод с металлической оплёткой.

Устройство плёночного инфракрасного пола — это плёнка, термодатчик, терморегулятор, им осуществляется регулировка температуры.

Монтаж теплого инфракрасного пола в  деревянном доме

Мы решили сделать инфракрасную электрическую модель пола на черновую основу, так как она является менее пожароопасной — это важно для деревянных строений.

ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION

Последовательность работ выглядит так:

  1. Подготовка чернового основания — выравнивание и заделывание трещин. Если пол плохого качества, то можно застелить его листами фанеры.
Фото - подготовка основания
  1. Укладка теплоизоляции — материал должен иметь лавсановое покрытие, так как оно не проводит электрический ток. Лучше брать изделие с самоклеящимся слоем. Дополнительно надо фиксировать материал к полу двухсторонним скотчем. Стыки полос необходимо проклеить обычным скотчем.
Фото — Укладка теплоизоляции
  1. Отметка участков на материале для размещения плёнки.
Фото — Разметка поверхности
  1. Монтаж плёнки — она раскатывается на поверхности пола. Разрезать плёнку следует только по специально предназначенным для этого линиям. Фиксируются полосы между собой, и к теплоизоляции на скотч.
Фото — Монтаж плёнки
  1. Подключение плёнки — по краям изделия необходимо закрепить люверсы, к ним подсоединяются провода. Контакты нужно хорошо зажать и изолировать, при помощи битумного скотча. Все полосы плёнки между собой подключаются параллельно.
Фото — Подключение плёнки
  1. Вырезание пазов в утеплители для соединительных контактов и проводов, чтобы они не выпирали на поверхности. Их следует утопить в ниши, и фиксировать скотчем.
Фото — Вырезание ниш для контактов
  1. Установка термодатчика — для него, и кабеля ищущего от него к терморегулятору в теплоизоляционном материале надо так же сделать пазы. Датчик устанавливается между нагревательными секциями и фиксируется скотчем.
Фото — Установка термодатчика
  1. Монтаж терморегулятора — начинать нужно с подготовки места для него. Для этого в стене надо сделать отверстие, и подтянуть к нему провода от плёнки. Провода подсоединяются к регулятору, который затем крепится на стене.
Фото — Монтаж терморегулятора
  1. Тестирование системы — перед размещением полового покрытия, пол следует включить, и проверить его в работе.
  2. Монтаж отделочного покрытия — особенность его укладки зависит от вида. При использовании ламината или паркетной доски подложка не нужна, достаточно проложить гидроизоляцию, чтобы защитить плёнку от влаги. При выборе линолеума, или любого мягкого покрытия, требуется подложка. Это может быть фанера, на неё уже стелится линолеум.
Фото — Укладка покрытия

Как видите, способов сделать в деревянном доме пол с подогревом много. Но к выбору модели нужно подходить серьёзно, учитывая особенности дома и возможности перекрытий. Если вы правильно произведёте все расчёты, и работы по монтажу отопительного устройства, то пол будет радовать вас своим теплом.
