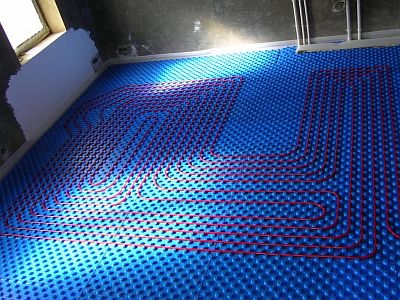

Фото — Маты для водяного тёплого пола

Водяные тёплые полы на сегодняшний день являются популярным видом отопления, как в квартирах, так и в частных домах.

Однако не все знают, что эффективное функционирование системы напрямую связано с правильно выбранной теплоизоляцией.

Самой подходящей и практичной моделью утеплителя для водяного пола считаются теплоизоляционные маты. О них мы подробно поговорим в данной статье.

Предназначение матов

Основная задача при монтаже водяных тёплых полов — свести к минимуму потери тепла, именно эту функцию и выполняют маты. Если положить контур прямо на основание, то толку от него не будет, так как большая часть тепла уйдёт вниз.

Для этого, и предназначены теплоотражающие маты.  Они предохраняют помещение от проникновения холодного воздуха, при этом, не давая теплу уходить наружу. Помимо этого, исключается образование плесени и конденсата.

Рассмотрим основные функции, которые выполняет теплоизолирующая подложка в «пироге» тёплого водяного пола:

  1. Звукоизоляция — если слой 2 см, поглощение шума до 23 Дб;
  2. Гидроизоляция — при наличии специального плёночного слоя;
  3. Теплоизоляция — направляет тёплые потоки вверх, что снижает затраты на отопление дома;
  4. Равномерное распределение тепловых потоков в помещении. Этот момент важен для водяных полов, где тепло расходуется не равномерно, из-за наличия в контуре прямых и изогнутых труб;
  5. Способствует выдерживанию эксплуатационных нагрузок за счёт высокой прочности.

Кроме того, наличие матов упрощает процесс укладки нагревательного контура тёплого пола за счет рельефного слоя или разметки на поверхности. А специальные фиксаторы и пазы по бокам позволяют ускорить и сделать легче процесс монтажа.

Какие материалы используются для изготовления матов?

Фото — Экструдированный пенополистирол

Сегодня маты делаются из различных материалов, но самые современные модели — из экструдированного пенополистирола, так как он обладает:

  • низкой паропроницаемостью — водяные пары проходят через него, а материал не накапливает жидкость;
  • небольшой теплопроводностью — что способствует сохранению тепла;
  • высокой плотностью — выдерживает огромные нагрузки, изготавливается из сырья с плотностью 40 кг/м3.

Помимо этого, подложка не боится грызунов.

К сведению! Уровень плотности материала играет важную роль при сооружении водяного пола, так как конструкция тяжёлая, на 1 кв. м до 200 кг.

Утеплитель — нижняя часть «пирога», испытывает основную нагрузку, поэтому прочность его важна при сооружении водяного пола.

Плюсы использования матов

Маты являются современным теплоизоляционным изделием, изготавливаются по новейшим европейским технологиям, и отвечают последним требования по качеству и безопасности. В них сочетаются все положительные стороны существующих утеплителей. При этом отсутствуют недостатки присущие другим теплоизоляторам.

Положительные стороны матов:

  • высокие эксплуатационные показатели:
  • повышенная термо- и звукоизоляция;
  • возможность укладки «пирога» пола любым способом — со стяжкой или без;
  • не подвержен деформации при длительном использовании;
  • простота в монтаже — оснащается замковым механизмом;
  • обладают разметкой (большинство моделей) — упрощает процесс укладки контура;
  • не гниют и не образуют благотворной средой для размножения микроорганизмов;
  • не впитывают воду;
  • не наносят вред человеку — не выделяют токсичных веществ;
  • способны выдержать большие температуры — от +180 до -180 градусов;
  • эксплуатационный срок до 50 лет.

К сведению! Полистирол без обработки горюч, поэтому при производстве из него утеплителя добавляются антипирены, это делает изделие негорючим.

Такая продукция имеет маркировку «С».

Виды теплоизоляционных матов для тёплого пола

Есть несколько видов матов, которые профессионалы советуют применять при сооружении водяных тёплых полов. Каждая модель имеет свои характеристики и предназначена для конкретных условий.

Стоимость и размер подложки напрямую зависит от вида и от популярности производителя.

Пенополистирольные плиты

Отличным вариантом для утепления водяных тёплых полов являются пенополистирольные маты, их допустимо стелить даже на холодный черновой пол. Они бывают нескольких видов:

  1. Пенопластовые — самые простые и дешёвые. Выбирая пенопласт для тёплого пола, следует учитывать показатель плотности, он должен быть не ниже 35 кг/м3. Если он меньше, то подложка не выдержит нагрузку от водяной отопительной системы.
Фото — Пенопластовые маты
  • Пенополистироловые экструдированные — подложка качественная и прочная. Так как, материал имеет жёсткую основу, то помимо утеплителя, изделие выступает ещё в роли выравнивателя чернового пола. Лучшим представителем в данном сегменте считается пеноплекс, его толщина варьируется от 2 до 10 см. Структура ячеистая с повышенной прочностью, что даёт возможность противостоять большим нагрузкам.
Фото — Экструдированные пенополистироловые плиты

Монтаж экструдированных плит упрощается наличием замковых соединений. Ряд моделей имеет разметку на поверхности, что облегчает установку контура. А фиксация труб осуществляется на скобы, они просто втыкаются в подложку.

К сведению! Чтобы улучшить теплоизоляционные характеристики плит, поверх не редко укладывается утеплитель рулонного типа, покрытый фольгированным слоем.

Рулонный фольгированный утеплитель

Для изготовления матов с фольгированным покрытием для полов с обогревом, за основу берётся вспененный полиэтилен, толщина его колеблется от 3 до 10 мм. Это один из простых и дешёвых изоляционных материалов. Продаётся в виде рулонов, что облегчает процесс транспортировки.

Фото — Рулонный фольгированный утеплитель

Данная подложка производится в нескольких видах: пенофол, изолон, экофол. Все они оснащены фольгированной алюминиевой прослойкой или полимерной плёнкой. Именно этот слой направляет теплый воздух в нужную сторону и распределяет его по площади.

Фольгированный рулонный утеплитель для тёплого пола лишь условно относится к матам, так как имеет не высокий уровень теплоизоляции. Поэтому, сфера его использования достаточно ограниченна. Фольгированное изделие рекомендовано к применению, когда водяная система планируется как дополнительный обогрев, а пол уже оснащён другим утеплителем.

Эти маты не рекомендованы для размещения на первых этажах или над холодными помещениями, так как эффективность их будет нулевой. Кроме того, укладочный процесс нагревательных элементов на этот теплоизолятор имеет некоторые сложности.

Ведь для крепления труб тёплого пола требуются специальные фиксирующие детали: скобы, хомуты или арматурная сетка. Кладётся изделие в стык, фольгированная поверхность должна смотреть вверх, а для лучшей герметичности, швы проклеиваются специальным скотчем.

 Несмотря на свои скромные показатели, стоит отметить, что использование рулонного фольгированного теплоизолятора в ряде случаев является незаменимым, и единственно возможным способом утепления — если потолки в помещении низкие, и каждый сантиметр важен.

Пенополистирольные маты с фольгой и пленкой

Теплоизоляция в виде полистирольных матов с фольгированной или плёночной прослойкой производится:

  1. В плитах — они оснащёны замковым устройством. Их толщина 2 — 5 см, ширина 100 см.
  2. В форме панелей — скреплённых в единое полотно плёночным покрытием. Стандартный размер рулона — 5 метров.
Фото — Пенополистирольные маты в форме панелей и плит

При монтаже плит в конструкцию водяного пола, их следует соединять между собой с помощью водостойкого скотча. Если же используется панельный вид, то он просто укладывается на основание.

Есть модели с самоклеящимся слоем, что делает проще процесс их стыковки. Поверхность многих изоляционных материалов имеет специальную разметку для размещения трубопровода — шаг 50 или 100 мм. Данная сетка облегчает работу по укладке труб.

Для фиксации водяного тёплого контура используются пластиковые скобы или арматура, она укладывается поверх настила.

Применение такой подложки позволяет одновременно создать не только хорошую тепловую изоляцию, но и гидроизоляцию основания перед монтажом водяного устройства.

Утеплители с бобышками

Изоляционный материал с бобышками является современным теплоизоляционным изделием, он специально разрабатывался для нагревательных водяных полов. Изоляционная подкладка с выступами — это пенополистирол, обладающий плотностью не меньше 40 кг на м3, что и придаёт изделию устойчивость к нагрузкам. Стандартная толщина листов 40 — 50 мм.

Плиты оснащены выступами (бобышками), которые образуются путём специальной штамповочной технологии — гидропилентной. Форма бобышек бывает в виде: круга, цилиндра, куба и многогранника.

Расстояние между ними одинаковое, стандартная их высота 20 — 25 мм. Данный размер бобышек вполне подходит, чтобы закреплять трубы с диаметром 20 мм, они надёжно фиксируют их в нужном положении.

Фото — Теплоизоляционные маты с бобышками

К сведению! Применение теплоизоляционных мат с бобышками при сооружении гидравлических тёплых полов, исключает возможность смещения труб в процессе монтажных работ и при возведении стяжки.

Плёночное покрытие у разных моделей теплоизоляторов с бобышками бывает различное. Встречаются виды, на которых вообще отсутствует данный слой, но на качестве изделия это не отражается.

Плиты оснащены специальными замковыми пазами, что облегчает монтажный процесс и создаёт надёжную герметизацию. Образуется единое полотно, на которое допустимо заливать любую стяжку. Ещё одна положительная сторона — отличная шумоизоляция, степень шума снижается до 25 ДБ.

Рекомендации по выбору матов

Выбирая утеплительную прокладку для водяных тёплых полов, следует брать во внимание технические показатели. Рассмотрим их:

  • степень гидроизоляции;
  • возможность противостоять любым нагрузкам — статистического или динамического плана;
  • технические особенности помещения. Не следует приобретать самую дешёвую и не высокого качества продукцию.

При выборе необходимо придерживаться ряда правил:

  1. Лучше отдавать предпочтение изделиям с фольгированным или ламинированным слоем — это обеспечит гидроизоляцию конструкции и эффективность  работы системы;
  2. Следует учитывать диаметр труб и шаг их укладки — они должны сочетаться с данными параметрами мат;
  3. Толщину надо подбирать с учётом уровня утеплённости основы — при этом следует отталкиваться от толщины стяжки и полового покрытия, чтобы высота конструкции не превысила допустимого размера.

Если отсутствует потребность в дополнительном утеплении, то достаточно будет самых тонких мат с бобышками, они облегчат процесс монтажа контура.

Чтобы купить качественную продукцию от проверенного производителя, и не приобрести «самоделку», необходимо требовать от продавца предъявить сертификаты.

Рулонная подложка имеют не высокую степень гидроизоляции, поэтому её не следует покупать для размещения на первом этаже, или для монтажа в многоквартирниках, где снизу проживают соседи.

Так как, при протечке контура, она не способна сдерживать воду, и та просочится вниз. Для водяных полов подойдут листовые полистироловые маты с фольгой, они обладают повышенными гидроизоляционными свойствами.

При сооружении гидравлических полов большое значение играет плотность материала и уровень нагрузки, которую он способен выдержать. По этому показателю также выигрывают полистирольные и фольгированные плиты. Эти виды утеплителя идеально подходят, если система делается как основной источник обогрева.

А вот рулонное изделие рекомендуется для конструкций, выступающих как дополнительное нагревательное устройство, так как имеет низкую плотность.

Советы по укладке теплоизоляции

Прежде чем укладывать маты, требуется провести ряд подготовительных работ. Сделать расчёт мощности полов и площади, которую займёт нагревательный контур.

Затем, нужно определиться со схемой укладки труб: «спираль» или «змейка».

Приступая к работам по монтажу утеплителя, следует соблюдать следующие правила:

  1. Вне зависимости от выбранного вида мат требуется обустроить гидроизоляционный слой. Основание можно покрыть обычной плёнкой, или сделать обмазочную, или проникающую изоляцию. Кроме того, периметр всей комнаты нужно оклеить демпферной лентой.
  2. Маты кладутся поверх гидроизоляции и соединяются полотно при помощи замковых элементов (если таковые имеются).
Фото — Укладка теплоизоляционных мат с замками
  • При использовании тонких и лёгких плит, они нуждаются в фиксации к полу. Для этого подойдёт клей, а вот металлические крепежи — категорически запрещены, так как они повредят гидроизоляционный слой и прочность изделия.
  • При укладке плоской подложки без замковых соединений, их стыки проклеиваются водостойким скотчем. А если плиты имеют фольгированный слой, то и скотч должен быть фольгированный.
Фото — Укладка плоских плит
  • Фольгированная сторона подложки должна смотреть вверх.

Раскладку водяного контура можно начинать лишь после монтажа утеплителя по всей поверхности пола.

Обзор производителей и моделей

На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:

Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.

Knauf (Германия) — популярная компания, выпускает высококачественные плиты.

Фото — Продукция фирмы Knauf

Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.

Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:

  • плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
  • рулонное тонкое изделие с фольгированным слоем.

Российская компания Экопол — её изделия отличаются  отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.

«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.

Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:

Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.

Фото — Тёплый водяной пол с теплоизоляционными матами

Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.

Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.

NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.

Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.
