Изоляция стальных оцинкованных труб

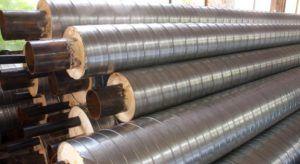

Фото: Изоляция стальных оцинкованных трубТрубы с изоляцией в России начали выпускать с начала 90-х годов. Пришедшая из Европы технология зарекомендовала себя, как очень надежная. Простая укладка и использование дает возможность применять эти трубы во многих сферах деятельности.

Данное защитное покрытие является оптимальным решением для повышения устойчивости магистрали к коррозийным проявлениям и вредному влиянию внешнего окружения. Изоляция стальных оцинкованных труб так же повышает диапазон рабочих температур транспортируемой среды и уменьшает тепловые потери.

Изоляция используется при монтаже тепловых трубопроводов канальным и бесканальным методом. Для стальных оцинкованных трубопрокатных материалов применяют современные виды теплоизоляции, которые прошли испытания и получили сертификаты соответствия. Что собою представляют эти изделия, будет описано далее.

Чтобы уменьшить потери тепла, повысить долговечность и растраты на ремонтные работы в несколько раз в качестве изоляции берут пенополиуретан. Его создают на основе экологического материала Воратека 100 и Изолана-345. Он характеризуется прекрасными теплоизоляционными возможностями (почти на 100%), и в сравнении с минватой, имеет намного больше преимуществ.

Смотрите так же: ВУС изоляция трубопрокатов из стали

Сфера использования труб в изоляции.

  • Газодобывающая промышленность.
  • Нефтедобывающая промышленность.
  • Пищевая отрасль.
  • Химическое производство.
  • Бытовая и жилищная сфера (проведение водоподающих и теплоснабжающих сетей).

Преимущества изоляции оцинкованного трубопрокатного сортамента.

  • Эффективность.
  • Надежность.
  • Безопасность.
  • Практичность.
  • Универсальность.

Труба ППУ – это высокое качество

В середине двадцатого века активно стали изготавливать полиуретан, и в настоящее время специалисты подтверждают тот факт, что утепление из этого материала сохраняет предельно высокие характеристики на протяжении длительного времени.

Фото: труба стальная оцинкованная в ппу изоляции

Особенности ППУ материалов очевидны, это:

  1. маленький вес;
  2. прочность и адгезия к стали;
  3. высокая гидрозащита;
  4. минимальное водопоглощение;
  5. длительный эксплуатационный срок;
  6. способность работать при температуре до +150 градусов;
  7. бесшовное покрытие;
  8. нетоксичность;
  9. устойчивость к обрастанию плесенью и грибком.

Труба стальная оцинкованная ППУ изоляцией изготовляется в соответствие к ГОСТу 30732-2001 и обеспечивает нулевой расход тепла в трубопроводе. Всю продукцию тщательно проверяют на заводе. Благодаря этому уровень качества поставляемых изделий дает возможность использовать их больше тридцати лет.

Теплоизоляция трубы пенополиуретаном (ППУ) обширно применяется при монтаже теплоподающих, водоподающих и нефтяных магистралей. Эти сооружения отличаются отличными техническими показателями.

Рассмотрим их:

  1. незначительная теплопроводимость;
  2. невысокие потери тепла и процент водопоглощеня;
  3. снижение цены на строительство в целом;
  4. сокращение затраченного на строительство времени.

Оцинкованная труба из стали в ППУ изоляции является проверенным и надежным решением при установке магистрали для подведения воды или отопления к жилому или промышленному зданию.

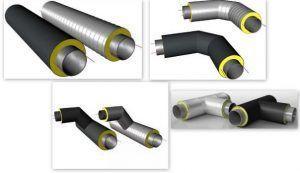

Фото: изолированные трубыВ строительной среде пенополиуретан именуется «монтажной пеной». Его относят к материалам нового поколения, и он составил достойную конкуренцию стекловате и минеральной вате.

Изготовляют эту продукцию по технологии описанной выше. Вначале берется стандартная заготовка из сортовой стали, затем она оснащается ППУ оболочкой. В конце выполняют установку оцинкованного покрытия.

Толщина оцинкованной изоляции

Трубопрокатные материалы с оцинкованной защитой изготавливают соответственно к ГОСТу 30732-2006. Они отличаются высоким качеством и позволяют существенно сократить тепловые потери.

Видео

Величина теплоизоляции тоже выполняется в соответствии к стандартным нормативам. Она может быть:

  • стандартной;
  • усиленной.

Необходимый габарит покрытия определяют, исходя из поставленного технического задания, при этом учитывают внутренние и внешние факторы.

На сколько выполняют нахлест оцинкованной изоляции на стальной трубе, показывает предоставленная таблица.

Внешний объем трубы

(см)

Толщина стенки (см) Номинальная величина объема оцинкованной защиты Минимальные габариты оцинковки

(см)

3,2 0,3 100; 125; 140 0,055
3,8 0,3 125;140 0,055
4,5 0,3 125; 140 0,055
5,7 0,3 140 0,055
7,6 0,3 160 0,055
8,9 0,4 180 0,06
10,8 0,4 200 0,06
13,3 0,4 225 0,06
15,9 0,45 250 0,07
21,9 0,6 315 0,07
27,3 0,7 400 0,08
32.5 0,7 450 0,08
42.6 0,7 560 0,1
53 0,7 675; 710 0,1
63 0,8 775; 800 0,1
72 0,8 875; 900 0,1
82 0,9 975; 1000 0,1
92 1 1075; 1100 0,1
102 1,1 1175; 1200 0,1
122 1,1 1375; 1400 0,1
142 1,2 1575; 1600 0,1



Типоразмеры и размер оболочки, которая предоставлена в таблице, выполняются в строгом соответствии к стандарту. Еще возможно производство внешней защиты спиральнонавивного вида с большим показателем размера стенки.

Фото: стальной трубопрокат в ППУ изоляции

Длина трубы, которая является оболочкой, при этом бывает произвольной.  Она зависима от мерной длины сортамента из стали. С учетом зон без защиты, это от 150 до 210 мм.

На изделиях малых диаметров толщина защитного слоя может быть от 32 до 45 мм, а на вариантах средних и больших габаритов она составляет от 50 до 92,5 мм.

Данную оболочку изготовляют по стандартам ГОСТа 14918-80 из стального штрипса в рулонах. При производстве задействуют оборудование, отличающееся большой производительностью.  Оно гарантирует высокий уровень точности  при разрезе заготовок и прочные внешние и внутренние скрепляющие швы при вальцовке.

При разрезе листов из стали и фасонных деталей используют установки, выполняющие плазменную резку. Эти агрегаты оснащены системами самодиагностики, что позволяет выполнять резку с точностью до 0, 05 см.

При производстве трубопрокатного сортамента с оцинкованной изоляцией на обеих сторонах заготовок оставляют небольшие участки без защиты. Они нужны для скрепления частей одна с другой.

После скрепления трубопрокатных материалов места без изоляции нужно утеплить. Для этого используют специально предусмотренные комплекты.

Видео

Габариты стальных оцинкованных труб так же бывают различными. Их диаметр варьируется от 14 до 137,5 см. Специалисты выделяют их из-за безопасности, потому, что они не выделят веществ, которые могут нанести вред здоровью.

Оцинкованное покрытие применяют для защиты слоя изоляции на магистрали, протянутой наружным методом. Помимо этого, она может быть применена в трубопроводах, проходящех в проходных и полупроходных каналах.

Зачем нужно использовать ППУ в стальных трубопроводах

  • Сведение к минимуму тепловых потерь. По заявкам экспертов они составляют около двух процентов. Раньше нормой считался 25% – ный показатель теплопотерь.
  • Уменьшение годовых расходов на обслуживание магистрали.
  • Сокращение времени на прокладку сети. На работу со стекловатой времени требуется больше.
  • Срок эксплуатации данных магистралей более 30 лет.
  • Пенополиуретан является экологически чистым материалом и не приносит вреда окружающей среде.
  • Маленький показатель водопоглощения, намного ниже, чем у стекловаты.
  • Возможность установки ОДК.

Говоря об оцинковке нужно сказать, что разговор идет не о внутренней трубе, по которой транспортируется горячая вода, а о тонком слое оцинкованного покрытия над слоем пенополиуретана.

Фото: ППУ изоляция оцинкованных труб

Оптимально использование оцинковки в наземных воздушных магистралях. Оцинкованное покрытие в этой ситуации как нельзя лучше справляется со своей главной задачей – защитой от коррозии.

На что нужно заострять внимание при покупке данных изделий

Все изделия этого ряда продукции сильно отличаются по следующим параметрам:

  1. Длина.
  2. Диаметр внутренней трубы.
  3. Внешний диаметр.
  4. Габариты покрытия ППУ.

Толщину стенок трубы необходимо уточнять при заказе.

Видео

Система ОДК

Система оперативно дистанционного контроля заслуживает отдельного внимания. В основе ее функционирования лежит смена электропроводимости изоляции при ее увлажнении.

В таких изделиях между гидрозащитой и трубой из стали прокладывают сигнальные провода.

При образовании протечек в проводах меняется сопротивление. Такой сигнал свидетельствует о том, что водопровод или теплосеть под изоляцией повредились. Постоянная возможность контроля посредством системы ОДК, позволяет избежать расходов на устранение аварии.

Фото: Система оперативно дистанционного контроля изоляции оцинкованных труб

Данная система позволяет обнаружить такие дефекты:

  • Обрыв сигнальных проводников из меди.
  • Промокание слоя теплоизоляции по причине повреждения герметичности оцинкованной трубы или оболочки.
  • Определить дефект без прерывания режима функционирования трубопровода.

При этом она может:

  • Запомнить и сохранить результаты измерения.
  • Обменять данные с персональным компьютером.

Преимуществом системы дистанционного контроля  заключается в том, что есть возможность осуществлять постоянный контроль фактического состояния деталей стальной сети под изоляцией, а это означает сниженные затраты на ремонтные работы и своевременное устранение результатов аварий.

Ведь экономически выгодно планировать ремонты в случае необходимости. С данной системой можно контролировать качество монтажных мероприятий еще до окончания укладки и в процессе использования.

Видео

Повреждения на магистрали можно обнаружить еще до того момента, когда рабочая группа не подвергнется коррозийным процессам. Любое своевременно выявленное повреждение можно устранить без отключения сети и замены рабочей группы.

Технология изоляции стальных оцинкованных труб за счет высокого уровня адгезии теплоизоляционного материала к основному изделию позволяет достичь высококачественных показателей и продолжительного периода эффективной работы стальной оцинкованной системы.
