От цеха к рынку: как мобильные магнитные станки меняют экономику судостроения и трубопроводного бизнеса

Когда-то слово «станок» вызывало в воображении образ чего-то монументального, прочно вросшего в бетонный пол цеха. Вся логистика плясала вокруг доставки детали к этому гиганту. Но инженерная мысль подарила нам изящный трюк – мобильный станок на магнитном основании. Это мощное устройство, способное мертвой хваткой «прилипнуть» к любой стальной поверхности, будь то борт судна или секция трубопровода.

Теперь не нужно тащить 23-метровые детали в цех. Инструмент сам приходит на рабочее место. Эта гибкость кардинально изменила подходы в судостроении и обслуживании магистралей, превратив станок из неподвижного идола в эффективного «полевого хирурга» по металлу. Больше информации о магнитных сверлильных станках можно получить на сайте: https://kerner.ru/catalog/magnitnye_sverlilnye_stanki.

Роль магнитных дрелей в судостроении: ускорение сборки корпусов и оснастки

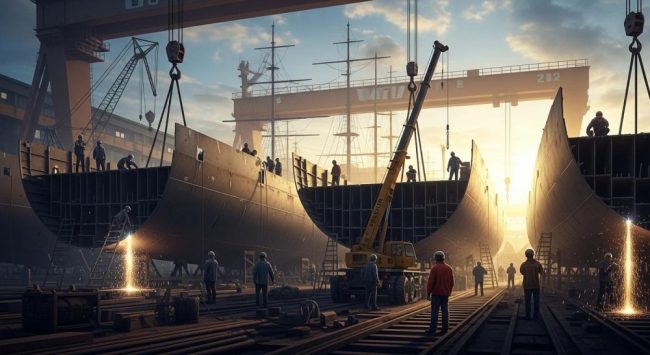

Представьте себе верфь. Это не просто завод, это место рождения левиафанов из стали. Титаническая головоломка, где многотонные секции корпуса должны состыковаться с аптекарской точностью. В этой вселенной металла традиционный подход к сверлению отверстий выглядел, мягко говоря, архаично. Либо гигантскую деталь, подобную крылу самолета, с помощью кранов и сложной логистики доставляли к стационарному станку, либо рабочий, балансируя на лесах, пытался укротить мощную ручную дрель, что больше походило на родео, чем на высокоточную операцию. Эффективность такого процесса оставляла желать лучшего, а время, потраченное на подготовку, порой превышало время самой работы. Судостроение требовало иного решения – гибкого, мощного и точного.

И это решение явилось в виде магнитного сверлильного станка. Этот компактный, но удивительно сильный «стальной паук» стал настоящей революцией на стапелях. Его главный козырь – мощнейшее электромагнитное основание, которое мертвой хваткой цепляется за любую ферромагнитную поверхность, будь то вертикальная переборка, потолочный лист или изогнутый элемент шпангоута. Оператору достаточно принести станок весом 15-30 кг к месту работы, нажать кнопку, и он получает идеально зафиксированную, устойчивую платформу для сверления. Станок не нужно уговаривать – он будет работать под любым углом, даже вверх ногами, с неизменной точностью. Это обеспечило ту самую максимальную гибкость и эффективность, о которой мечтало любое производство.

При сборке корпусов это изменило всё. Вместо того чтобы перемещать многометровые листы для сверления стыковочных отверстий, теперь бригада может работать прямо на месте. Один оператор сверлит отверстия под болты на носовой секции, второй – в это же время на кормовой. Процесс идет параллельно, значительно сокращая время простоя и общую продолжительность сборочного цикла. Монтаж закладных деталей, вырезание технологических отверстий под трубопроводы и кабели, подготовка фундаментов под лебедки и краны – все эти задачи решаются на порядок быстрее.

Не менее важна роль этих станков и на этапе оснастки судна. Когда корпус уже собран, начинается сложнейший процесс монтажа тысяч единиц оборудования. Здесь мобильный станок незаменим:

• Монтаж кронштейнов и фундаментов: Установка оснований под двигатели, генераторы, насосы и другое тяжелое оборудование требует хирургической точности сверления в уже готовых конструкциях.
• Прокладка коммуникаций: Сверление отверстий в переборках и палубах для кабельных трасс и систем трубопроводов выполняется быстро и аккуратно, без риска повредить соседние элементы.
• Установка палубного оборудования: Монтаж леерных ограждений, кнехтов, трапов и прочей оснастки превращается из трудоемкой задачи в рутинную операцию.

В конечном счете, внедрение мобильных станков на верфях – это не просто замена одного инструмента другим. Это смена всей производственной философии. Она позволила перенести точность механического цеха непосредственно на объект сборки, децентрализовав процесс и многократно повысив его скорость и качество. Судно строится быстрее, с меньшими трудозатратами и с более высокой точностью, что напрямую влияет на его итоговую стоимость и конкурентоспособность на рынке.

Преимущества для трубопроводного бизнеса: мобильность и снижение простоев на объектах

Магистральный трубопровод – это не просто труба. Это стальная артерия страны, по которой 24/7, без праздников и выходных, пульсирует «кровь» экономики: нефть, газ, химические реагенты. Любая, даже кратковременная, остановка этого потока подобна тромбу в живом организме – последствия обходятся в колоссальные суммы, а время простоя становится главным и самым безжалостным врагом. Традиционный ремонт или плановая модернизация часто напоминали сложную хирургическую операцию с пересадкой органов: вырезать многотонный поврежденный участок трубы, организовать сложнейшую логистику с привлечением тяжелых кранов, доставить его в стационарный цех, там обработать на громоздком станке, привезти обратно и вварить. Это был логистический кошмар, требующий дней, а то и недель, в течение которых «пациент» был, по сути, нежизнеспособен, генерируя убытки с каждой минутой.

И вот на эту сцену, где время – это деньги в самой прямой и осязаемой их форме, выходит наш главный герой: мобильный магнитный сверлильный станок. Это не просто мощная дрель, это целый станочный парк, который помещается в багажнике сервисного автомобиля. Его электромагнитное основание, активируемое одним нажатием кнопки, с силой в тонну-полторы присасывается к изогнутой или вертикальной поверхности трубы, словно геккон к отвесному стеклу, создавая идеально жесткую и неподвижную базу для работы. Теперь не нужно везти гору к Магомету; Магомет с компактным чемоданчиком сам приходит к горе. Эта, казалось бы, простая философия – отсутствие необходимости транспортировки – стала настоящим тектоническим сдвигом и ключом к новой экономической реальности в обслуживании трубопроводов.

Спектр задач, которые решает этот «полевой хирург», практически безграничен. Представьте реальные полевые условия:

• Аварийный ремонт: Диагностика выявила усталостную микротрещину или зону язвенной коррозии. Вместо полной остановки перекачки и вырезки целой секции, на место дефекта устанавливается специальная усиливающая муфта или композитный «бандаж». Мобильный станок, закрепленный прямо на трубе, сверлит серию прецизионных отверстий под крепежные высокопрочные болты, надежно фиксируя ремонтную конструкцию. Операция, которая раньше парализовала бы всю ветку, теперь занимает часы, а не дни.
• Горячая врезка (Hot Tapping): Это высший пилотаж, настоящая магия в мире трубопроводного сервиса. Возникла необходимость подключить новую ветку к действующему трубопроводу, находящемуся под высоким давлением. На трубу монтируеться специальный шлюзовой узел, а на него – станок для горячей врезки, например, типа CHT. Именно мощное магнитное основание обеспечивает идеальное позиционирование и абсолютную жесткость всей конструкции, позволяя корончатой фрезе медленно и точно вырезать отверстие в стенке трубы без единой утечки продукта. Поток не останавливается ни на секунду.
• Монтаж КИПиА и сопутствующей арматуры: Установка новых датчиков давления, термопар, фланцев под запорные вентили или опорных конструкций превращается из сложного многоэтапного проекта в рутинную, почти конвейерную задачу. Разметка, установка станка, сверление – все происходит на месте, быстро и с точностью, ранее доступной только в заводских условиях.

Экономический эффект от такой мобильности просчитывается элементарно и выглядит крайне убедительно. Главный и неоспоримый выигрыш – это значительное сокращение времени простоя. Каждый час работы нефтегазопровода приносит компании ощутимую прибыль; каждый час его молчания – прямые убытки. Устраняя самую долгую, сложную и дорогую часть процесса – транспортировку и цеховые работы – мобильные станки сокращают продолжительность ремонта в разы, а иногда и в десятки раз. К этому добавляется прямая экономия на аренде тяжелой техники (краны, тралы), на фонде оплаты труда (меньше людей задействовано в логистике) и общих накладных расходах. В результате срок окупаемости такого станка в арсенале активной сервисной бригады может исчисляться не годами, а всего несколькими успешно выполненными проектами. Это больше, чем просто инструмент, это полноценная инвестиция в бесперебойность – самый ценный и хрупкий актив в современном трубопроводном бизнесе.

Экономический эффект внедрения: сокращение трудозатрат и материалов на 25-40%

Начнем с языка, который понятен всем, — с языка цифр. Когда инженер-технолог просит приобрести новый блестящий станок на электромагнитном основании, в бухгалтерии привычно хмурятся, глядя на ценник. Но это тот редкий случай, когда инженеры и экономисты могут объявить временное перемирие и найти общий язык. Потому что за первоначальными инвестициями в оборудование, будь то станок ONIX или Mirage, скрывается настоящая лавина операционной экономии, которая превращает эту покупку из статьи расходов в один из самых рентабельных активов предприятия. Заявленные 25-40% сокращения затрат – это не броский рекламный слоган, а холодный и трезвый расчет, основанный на кардинально новой производственной реальности.

Давайте разберем эту экономию на составляющие. Первый и самый массивный ее компонент, это трудозатраты. Вспомним классическую схему работы: чтобы просверлить серию точных отверстий, скажем, во фланце трубы длиной 23 метра или в многотонной секции корпуса судна, требовалась целая производственная симфония в исполнении большого оркестра. Стропальщики, крановщик, водитель трала, рабочие цеха — десятки человеко-часов тратились не на создание добавленной стоимости, а на логистическую прелюдию: погрузку, транспортировку, разгрузку и позиционирование детали. Мобильный станок решительно отменяет эту громоздкую прелюдию. Теперь один, максимум два оператора, доставляют оборудование весом 15-25 кг к месту работы пешком. Отсутствие необходимости транспортировки высвобождает колоссальный ресурс: время, которое раньше уходило на ожидание крана и перевозку, теперь на 100% продуктивно. Сокращается не только количество задействованного персонала, но и требования к нему — не нужно быть гуру такелажа, чтобы перенести компактный чемодан с инструментом.

В масштабах судостроения этот эффект мультиплицируется. Пока одна бригада монтирует закладные на носу, вторая, абсолютно не мешая ей, сверлит отверстия под коммуникации на корме. Процессы распараллеливаются, что радикально сжимает общий график строительства судна. Кроме того, жесткая фиксация станка на металле исключает человеческий фактор: корончатую фрезу не «уведет», отверстие будет строго перпендикулярным, а его диаметр — идеальным. Это сводит практически к нулю затраты на переделку брака, который при работе с мощным ручным инструментом был практически неизбежен.

Экономия на материалах не столь очевидна на первый взгляд, но не менее весома. Во-первых, высочайшая точность означает отсутствие испорченных дорогостоящих заготовок. Одна ошибка при сверлении фланца на трубе высокого давления может отправить в утиль всю многометровую деталь. Во-вторых, возможность выполнять сложнейшие операции «в поле» позволяет реализовывать стратегию ремонта, а не замены. Вместо того чтобы вырезать и отправлять на переплавку целый сегмент трубопровода из-за локального коррозионного дефекта (который можно обнаружить, например, с помощью магнитного контроля), на него устанавливается ремонтная муфта или выполняеться горячая врезка для перенаправления потока. Стоимость ремонтных материалов несопоставима со стоимостью новой трубы, ее доставки и монтажа. Это философия «хирургического вмешательства» вместо «ампутации», сохраняющая тонны дорогостоящего металла.

Кейс из судостроения: окупаемость станка за 18 месяцев при ремонте судовых труб

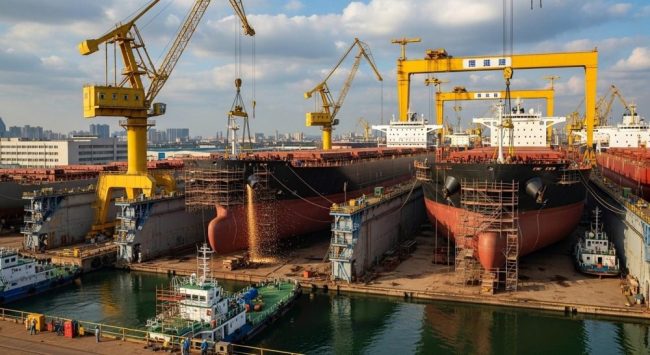

Давайте отвлечемся от общих рассуждений и погрузимся в суровую, пахнущую соляркой и металлом, реальность судоремонтного дока. Наш «пациент» — сухогруз среднего тоннажа, вставший на плановый ремонт. Внутри его стального чрева, в лабиринтах машинного отделения, пролегает сложнейшая сеть судовых трубопроводов: балластные, топливные, системы охлаждения. Техническое задание: замена нескольких изношенных секций и модификация фланцевых соединений на нескольких других. Длина некоторых участков достигает тех самых 23 метров, упомянутых в отраслевых документах. Время, деньги, ведь каждый день простоя судна в доке стоит судовладельцу целое состояние.

Сценарий «До»: Традиционный подход.
Для выполнения задачи требовалась целая логистическая спецоперация. Бригада из 4-5 человек (сварщики, монтажники, стропальщики) тратила целую смену на демонтаж одной громоздкой трубы. Затем вызывался портовый кран, который, словно гигантский аист, бережно вынимал эту металлическую «соломинку» из недр судна и переносил в цех. В цеху деталь ждала своей очереди к стационарному радиально-сверлильному станку. После обработки — обратный путь: кран, монтажная бригада, сварка, проверка. На одну сложную позицию уходило от 2 до 4 дней. Четыре дня, в течение которых счетчик аренды дока и упущенной выгоды тикал с безжалостностью метронома.

Сценарий «После»: Внедрение мобильного станка.
Судоверфь инвестировала в современный мобильный станок типа Mirage VNWP1000. Теперь все выглядит иначе. Два специалиста спускаются в машинное отделение с компактным кейсом. Они подходят к нужному фланцу, устанавливают на него станок, который благодаря мощному магнитному основанию намертво прилипает к металлу. Несколько минут на центровку, и процесс сверления новых или расточки старых отверстий начинается прямо на месте, без демонтажа. Та же самая операция, что раньше парализовала работу на несколько дней, теперь выполняется за 3-4 часа. Отсутствие необходимости транспортировки — это не просто удобство, это ключевой экономический фактор.

Расчет окупаемости.
Давайте посчитаем. Предположим, стоимость станка и оснастки к нему составила 1,8 млн рублей. Верфь выполняет в среднем 5-6 подобных операций в месяц на разных судах.

• Прямая экономия: Сокращение трудозатрат (2 человека вместо 5), отказ от аренды крана (~20-30 тыс. рублей за час работы).
• Главная, косвенная экономия: Сокращение времени простоя судна. Если каждая операция экономит в среднем 1,5 дня докового времени (очень консервативная оценка), а день простоя обходится в 80-100 тыс. рублей, то экономия на одном судне может составить до 150 тыс. рублей только за счет ускорения.

Умножаем эту цифру на количество операций в месяц, вычитаем зарплату операторов и получаем чистую экономию около 100-120 тыс. рублей в месяц. Простой расчет (1 800 000 / 100 000) показывает, что станок полностью окупает себя за 18 месяцев. Это в разы быстрее нормативного срока окупаемости в 6-7 лет для промышленного оборудования. Через полтора года этот «малыш» начинает приносить чистую прибыль, превращая каждую сэкономленную минуту в реальные деньги на счетах компании. Это ярчайший пример того, как одна технологическая инновация способна изменить всю экономику сложного производственного процесса.

Примеры из практики: трубопроводные проекты с ROI выше 150% благодаря магнитным технологиям

Аббревиатура ROI (Return on Investment) для многих звучит сухо и по-бухгалтерски скучно. Но в мире магистральных трубопроводов за этими тремя буквами скрываются настоящие производственные драмы и финансовые триллеры. Здесь инвестиции измеряются не просто в деньгах, а в часах и сутках бесперебойной работы стальной артерии, остановка которой равносильна финансовому инфаркту для компании. И именно здесь мобильные магнитные станки демонстрируют окупаемость, граничащую с волшебством.

Рассмотрим реальный, хоть и обобщенный, кейс. Крупная газотранспортная компания столкнулась с необходимостью врезать в действующий магистральный газопровод высокого давления новый узел учета газа. Место действия, труднодоступный район, куда доставка тяжелой техники сама по себе является сложной и дорогостоящей задачей.

Вариант 1: Классический подход (путь к убыткам). Технология требовала полной остановки перекачки газа на данном участке. Это означало:

1. Перекрытие задвижек и стравливание остаточного газа из многокилометровой секции. Процесс опасный, долгий и экологически небезопасный.
2. Вырезка участка трубы с помощью газорезчиков.
3. Транспортировка многотонной секции на ближайшую производственную базу (сотни километров по бездорожью).
4. Обработка в цеху на стационарном оборудовании, вварка фланцевого отвода.
5. Обратная логистика, монтаж, сварка, дефектоскопия швов, опрессовка.

Общее время простоя трубопровода, минимум 72 часа. Потери от недопоставки газа за это время исчислялись десятками миллионов рублей. К этому добавлялись гигантские расходы на логистику, тяжелую технику и работу большой бригады. Это был маленький производственный апокалипсис.

Вариант 2: Подход с использованием мобильных технологий (путь к прибыли). Сервисная бригада из трех человек прибыла на место на обычном сервисном автомобиле. В их арсенале — аппарат для горячей врезки (типа CHT) и вспомогательный магнитный сверлильный станок. Процесс выглядел так:

1. На трубу приваривается специальный усиливающий патрубок-седло.
2. На патрубок монтируется запорная арматура (задвижка).
3. На задвижку устанавливается станок для горячей врезки. Магнитный станок в это время используется для сверления точных отверстий под крепеж вспомогательных конструкций и КИПиА.
4. Станок под давлением вырезает отверстие в стенке действующего трубопровода. Вырезанный кусок металла (керн) извлекается через шлюзовую камеру.
5. Задвижка перекрывается. Всё. Можно монтировать новую ветку.

Время простоя трубопровода — ноль. Ноль! Вся операция заняла около 8-10 часов. Стоимость комплекта оборудования для горячей врезки и магнитного сверления — около 3-4 млн рублей. Потери, которые удалось предотвратить только на этом одном проекте, превысили 30 млн рублей. ROI от одной-единственной операции составил не 150%, а почти 1000%. Срок окупаемости инвестиций — один рабочий день. Даже на более мелких задачах, где остановка требовалась бы на 8-10 часов, экономия все равно колоссальна, и показатель ROI уверенно перешагивает за отметку в 150-200%. Это не просто оптимизация, это смена парадигмы, где технология напрямую конвертируется в непрерывный денежный поток.

Будущие тенденции: как мобильные станки трансформируют логистику и экспорт в отрасли

Если до сих пор мы говорили о настоящем, то заглянем в будущее, которое, по сути, уже стучится в двери цехов и верфей. Революция, начатая мобильными магнитными станками, выходит далеко за рамки простого ускорения ремонта. Она фундаментально перекраивает саму ткань промышленной логистики и открывает совершенно новые горизонты для экспорта, смещая фокус с перевозки громоздкого железа на экспорт высоких компетенций и технологий. Мы стоим на пороге эры, где «завод» становится не местом, а функцией, которую можно доставить в любую точку мира в нескольких чемоданах.

Представьте себе международный контракт на строительство секции трубопровода или модуля для морской платформы. Традиционная модель экспорта выглядит так: на огромной производственной площадке (те самые 3500 м2) месяцами осуществляется раскрой, гибка и пробивка металла, сборка, сварка. Затем эта гигантская, многотонная конструкция начинает свое долгое и безумно дорогое путешествие по морю или суше к заказчику. Логистика съедает львиную долю бюджета и времени.

Новая модель, которую делают возможной мобильные технологии, больше похожа на промышленный IKEA. Что, если экспортировать не готовую конструкцию, а «плоский набор»?

• Децентрализация производства: Вместо того чтобы собирать всё в одном месте, производитель может отправить заказчику комплект идеально раскроенных и согнутых по конкретным чертежам деталей. Это радикально снижает объем и стоимость транспортировки — везти аккуратную стопку листов металла несравнимо дешевле, чем перевозить воздух внутри объемной конструкции.
• Экспорт компетенций, а не тонн: Вслед за «конструктором» к заказчику вылетает не армия рабочих, а элитная мобильная бригада из нескольких высококлассных специалистов. Их главный инструмент — тот самый магнитный сверлильный станок и другое портативное оборудование. Прямо на месте, в доке или в поле, они производят финальную, самую ответственную сборку: сверлят прецизионные отверстия, монтируют фланцы, выполняют стыковку с ювелирной точностью.

Такой подход трансформирует всю экспортную стратегию. Страна или компания начинает конкурировать на мировом рынке не ценой тонны стали, а скоростью, гибкостью и качеством инжиниринговых услуг. Это переход от сырьевой к сервисной экономике в рамках тяжелой промышленности.

В судостроении эта тенденция проявится еще ярче. Вместо того чтобы гнать судно на ремонт через полмира в конкретный док, можно будет выполнить сложный ремонт корпуса или замену оборудования в любом удобном порту, куда прибудет такая «ремонтная группа быстрого реагирования». Позиционирование мобильных станков относительно основных баз судна с помощью лазерных трекеров и дополненной реальности позволит достигать цеховой точности прямо на палубе. Это максимальная гибкость, возведенная в абсолют.

В конечном счете, мобильный станок на магнитном основании — это не просто инструмент. Это катализатор новой промышленной парадигмы. Он разрушает монополию гигантских стационарных производств и доказывает, что высочайшая точность и эффективность могут быть компактными, мобильными и доступными в любой точке планеты. Будущее не за теми, кто строит самые большие заводы, а за теми, кто научится быстрее и эффективнее доставлять технологию и интеллект непосредственно к объекту, где бы он ни находился.

Расчет окупаемости: формулы и инструменты для оценки инвестиций в магнитное оборудование

Перейдем от производственной лирики к суровой прозе экономики. Любой, кто хоть раз пытался доказать финансовому директору необходимость покупки нового оборудования, знает: красивые слова о «гибкости и эффективности» на него действуют слабо. Ему нужен язык цифр, четкий и беспощадный, как налоговый инспектор. И главный аргумент в этом диалоге, расчет срока окупаемости (Payback Period). Это не высшая математика, а скорее здравый смысл, облеченный в формулу, которая превращает инженера в убедительного оратора.

В старых отраслевых методичках можно встретить сакраментальную фразу: «Если определенный по формуле (1.3) срок окупаемости меньше 6,7 года, мероприятие считается эффективным». Этот норматив из прошлого века сегодня выглядит трогательно, как дисковый телефон. Для мобильных магнитных станков эта планка, не вызов, а легкая разминка. Давайте же соберем нашу собственную «формулу эффективности».

В самом простом виде она выглядит так:

Срок окупаемости (в годах) = Первоначальные инвестиции / Годовая экономия (или дополнительная прибыль)

Звучит просто. Но, как говорится, дьявол в деталях. Разберем обе части этого уравнения применительно к нашему станкy на электромагнитном основании.

1. Первоначальные инвестиции. Это самая простая часть. Сюда входит стоимость самого станка (условного ONIX или Mirage), комплект корончатых сверл, система подачи СОЖ и, возможно, обучение оператора. Это понятная, фиксированная сумма, которую мы ставим в числитель нашей дроби.
2. Годовая экономия. А вот это, самое интересное. Здесь мы подсчитываем все те «невидимые» деньги, которые перестаем тратить благодаря новой технологии. Экономия складывается из нескольких ключевых потоков:
   • Прямая экономия на операционных расходах. Сюда относится отказ от аренды тяжелой техники (краны, цеховые транспортные средства), сокращение фонда оплаты труда (вместо бригады из 5 человек работает 2), уменьшение расхода электроэнергии (компактный станок потребляет в разы меньше стационарного гиганта).
   • Экономия на логистике. Это тот самый эффект от отсутствия необходимости транспортировки. Считаем стоимость рейсов трала, который раньше возил трубы или секции в цех и обратно. За год набегает внушительная сумма.
   • Экономия от сокращения простоев. Это главный козырь и самая весомая цифра. Считаем стоимость одного часа простоя судна в доке или магистрального трубопровода. Умножаем на количество часов, которые мы выигрываем на каждой операции (например, 4 часа вместо 3 дней). Эта цифра, как правило, в одиночку способна окупить станок за несколько месяцев. Значительно сокращая время простоя, мы генерируем не просто экономию, а прямую прибыль.
   • Экономия на браке. Высокая точность станка сводит к минимуму риск испортить дорогую деталь. Одна спасенная от утилизации секция трубопровода или судовой конструкции может покрыть до половины стоимости оборудования.

Собрав все эти цифры в единый годовой показатель экономии и поделив на него первоначальные затраты, мы получаем реальный срок окупаемости. И когда вместо абстрактных «6,7 года» вы принесете в финансовый отдел расчет, где будет стоять «1,5 года» или даже «8 месяцев», дальнейшие переговоры обычно становятся короткой и приятной формальностью. Этот расчет — не просто бюрократическая процедура, а мощнейший инструмент, доказывающий, что покупка мобильного станка — это не затраты, а одна из самых умных и быстроокупаемых инвестиций в современное производство.
