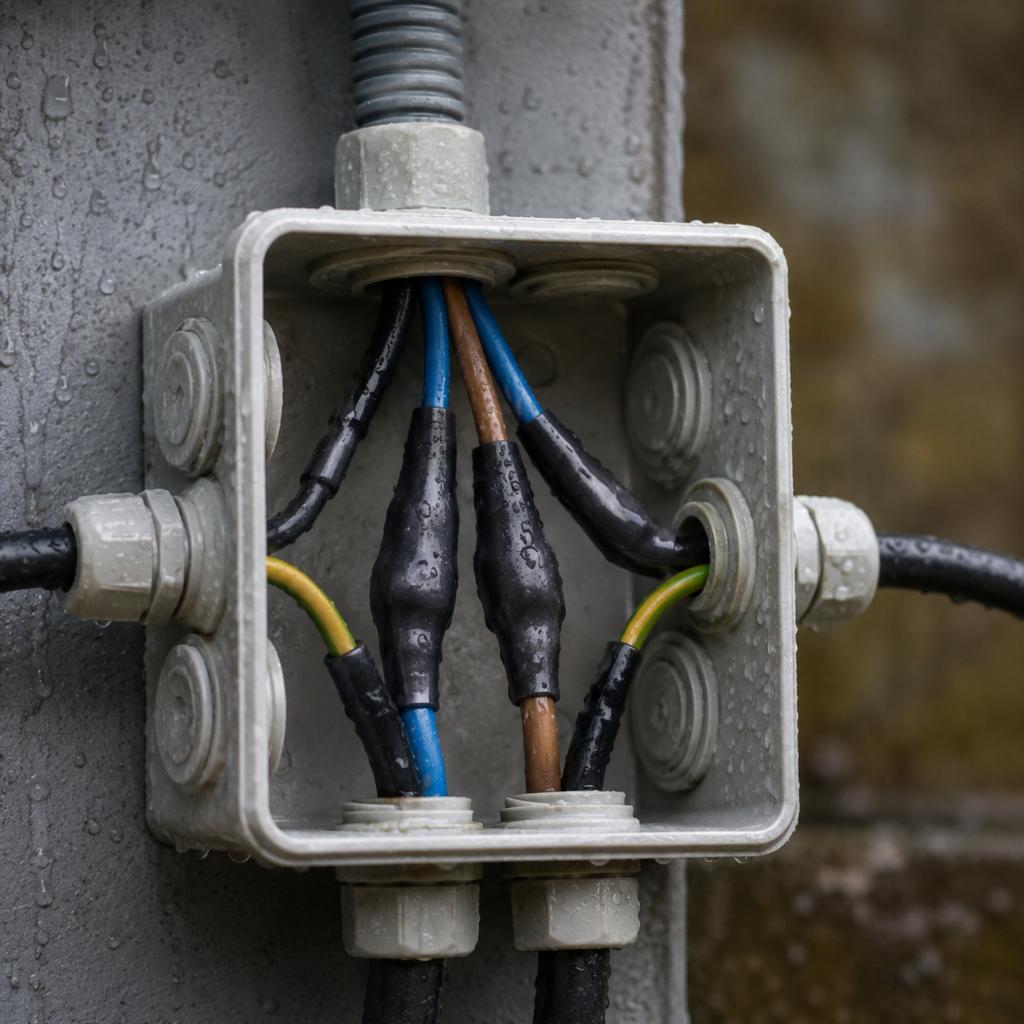

Как защитить электрические соединения от влаги и коррозии

Влага относится к наиболее частым причинам повреждения электрических соединений. Она проникает под изоляцию, оседает на контактах, ускоряет окисление металла и постепенно увеличивает переходное сопротивление. Соединение может продолжать работать, но при этом нагреваться, терять стабильность и создавать риск короткого замыкания.

Для изоляции участков, подверженных воздействию воды и конденсата, применяют герметичные соединители, защитные коробки, кабельные муфты, компаунды и термоусадочные трубки с клеевым слоем. Выбор зависит от напряжения, типа кабеля, условий эксплуатации и возможности осматривать или ремонтировать соединение в дальнейшем.

Почему влага опасна для электрических контактов

Чистая вода проводит электрический ток сравнительно плохо, однако в реальных условиях она почти всегда содержит соли, пыль, продукты коррозии и другие примеси. Такой раствор становится проводником и способен создавать токи утечки между жилами или металлическими деталями оборудования.

Попадание влаги на контакт не всегда приводит к немедленной поломке. Часто разрушение развивается постепенно. Металл окисляется, площадь фактического соприкосновения уменьшается, а сопротивление растёт. Во время работы соединение начинает нагреваться. Повышенная температура дополнительно повреждает изоляцию и ускоряет химические процессы.

Особенно уязвимы участки, расположенные:

• на улице и в неотапливаемых постройках;
• в подвалах, погребах, гаражах и технических колодцах;
• рядом с насосами, трубопроводами и резервуарами;
• в ванной комнате, душевой, бане или прачечной;
• внутри автомобилей, прицепов, лодок и сельскохозяйственной техники;
• в местах частого образования конденсата;
• рядом с грунтом или поверхностями, на которых скапливается вода.

Коррозию ускоряют перепады температуры. Когда охлаждённый кабель или корпус оборудования попадает в тёплую влажную среду, на поверхности образуются мелкие капли. Они могут проникать в разъёмы, под оболочку кабеля и внутрь негерметичных монтажных коробок.

Какие соединения требуют усиленной защиты

Степень риска зависит не только от расположения проводки. Значение имеют конструкция контакта, материал жил, качество монтажа и механические нагрузки.

Скрутки и открытые места пайки

Неизолированная скрутка быстро окисляется даже при умеренной влажности. Изоляционная лента замедляет проникновение воды, но не всегда создаёт герметичную оболочку. Со временем края ленты отходят, клеевой состав теряет свойства, а под слоями остаются воздушные полости.

Пайка обеспечивает прочное электрическое соединение, однако сама по себе не защищает провод от воды. Место перехода от припоя к гибкой жиле также становится более жёстким. При вибрации провод может переломиться рядом с паяным участком.

Обжимные соединения

Качественный обжим создаёт стабильный механический и электрический контакт. Его надёжность зависит от соответствия гильзы сечению жилы и правильного профиля обжимного инструмента. Если гильза подобрана неверно, внутри остаются зазоры, куда проникает влага.

Для сырых помещений и наружного монтажа применяют герметичные обжимные соединители. В их конструкции может находиться термоплавкий клей или уплотняющий состав, который заполняет пространство вокруг провода после нагрева.

Разъёмы и клеммные колодки

Разъёмное соединение удобно для обслуживания оборудования, но оно содержит больше открытых контактных поверхностей. Защитная крышка не всегда делает разъём водонепроницаемым. Степень защиты определяется конструкцией корпуса, наличием уплотнителей и правильностью сборки.

Обычные клеммные колодки нельзя размещать непосредственно под дождём или в зоне возможного затопления. Даже внутри коробки они нуждаются в защите от конденсата и капель, проникающих через кабельные вводы.

Что нужно проверить до начала герметизации

Нельзя надёжно закрыть соединение, если внутри уже находится вода или металл покрыт рыхлой коррозией. Герметизация влажного контакта задержит воду под оболочкой и создаст условия для дальнейшего разрушения.

Перед монтажом проверяют:

• целостность жил и отсутствие потемневших участков;
• состояние заводской изоляции;
• качество обжима, пайки или клеммного зажима;
• отсутствие влаги и загрязнений;
• совместимость металлов;
• наличие механического натяжения;
• возможность надеть защитную трубку до соединения проводов.

Повреждённые части жилы удаляют до чистого металла. Если окисление распространилось под изоляцию на заметное расстояние, провод укорачивают или заменяют. Простая зачистка внешней поверхности не восстановит жилу, разрушенную между отдельными проволоками.

Контактные поверхности очищают средствами, подходящими для электротехнических работ. Агрессивные бытовые составы использовать не следует: их остатки способны проводить ток или вызывать дальнейшую коррозию.

Термоусадочная изоляция с клеевым слоем

Термоусадочная трубка, с ассортиментом которой можно ознакомиться на https://shop220.ru/trubki-termousadochnye.htm, после нагрева плотно охватывает провод, но между её внутренней стенкой и изоляцией могут сохраняться микроскопические каналы. Через них вода постепенно добирается до соединения, особенно если кабель направлен вертикально или подвергается перепадам давления и температуры.

В клеевой термоусадке на внутреннюю поверхность нанесён слой термоплавкого материала. Во время нагрева трубка уменьшается в диаметре, а клей размягчается и заполняет промежутки вокруг провода. После охлаждения образуется плотная оболочка, устойчивость которой зависит от качества подготовки и соблюдения технологии монтажа.

Как подобрать диаметр

До усадки трубка должна свободно проходить через самую широкую часть соединения. После нагрева её внутренний диаметр должен стать меньше диаметра кабельной изоляции. Если трубка остаётся слишком свободной, клей не сможет сформировать равномерное уплотнение.

При выборе учитывают:

• наружный диаметр изоляции кабеля;
• размер гильзы или соединителя;
• коэффициент усадки трубки;
• толщину стенки после нагрева;
• длину защищаемого участка;
• рабочую температуру;
• стойкость материала к ультрафиолету, маслам и химическим веществам.

Трубка должна заходить на неповреждённую заводскую изоляцию с обеих сторон соединения. Слишком короткий отрезок может сместиться во время нагрева или не обеспечить достаточную площадь герметизации.

Как правильно нагревать трубку

Для монтажа используют строительный фен с регулируемой температурой и подходящей насадкой. Открытое пламя трудно контролировать: оно перегревает отдельные участки, повреждает поверхность и может воспламенить изоляцию.

Нагрев начинают с центральной части и постепенно перемещаются к краям. Такой порядок помогает вытеснить воздух и излишки клея наружу. Фен постоянно двигают, равномерно прогревая трубку по окружности.

Признаками правильной усадки служат:

• равномерное прилегание без складок;
• отсутствие обугленных и блестящих перегретых зон;
• небольшой выход клея по краям;
• сохранение целостности оболочки кабеля;
• неподвижность соединения после охлаждения.

Не следует сгибать или растягивать провод, пока клей остаётся мягким. После полного охлаждения проверяют, нет ли зазоров, трещин и участков неполной усадки.

Герметичные соединители и кабельные муфты

Термоусадочная трубка подходит не для каждой задачи. При соединении силовых кабелей большого сечения, подземной прокладке или риске временного затопления применяют специальные кабельные муфты.

Муфта восстанавливает несколько слоёв конструкции кабеля: электрическую изоляцию, механическую защиту и внешнюю герметичную оболочку. В зависимости от исполнения она может быть термоусаживаемой, заливной или холодной усадки.

Для тонких проводов используются герметичные соединители с обжимной металлической частью и термоусаживаемой оболочкой. Они удобны при ремонте автомобильной проводки, наружного освещения, датчиков и слаботочных линий. Такой элемент должен соответствовать сечению жилы. Попытка обжать слишком тонкий провод крупным соединителем оставляет неплотный контакт.

Заливные муфты заполняются смолой или компаундом. Состав обволакивает соединение и перекрывает путь воде. После отверждения доступ к контакту затрудняется, поэтому перед заливкой особенно тщательно проверяют электрическую схему, полярность, сопротивление и механическую прочность.

Защитные коробки и кабельные вводы

Даже хорошо изолированное соединение желательно размещать внутри корпуса. Коробка защищает его от прямых струй воды, грязи, солнечного света, ударов и случайного натяжения проводов.

Степень защиты корпуса обозначается кодом IP. Первая цифра характеризует защиту от твёрдых частиц, вторая — от воды. Подходящий показатель выбирают с учётом реальных условий, а не только места установки. Коробка под навесом и корпус возле садового полива испытывают разную нагрузку.

Герметичность зависит от всей системы. Вода может проникнуть через неплотно закрытую крышку, повреждённую прокладку или неправильно подобранный ввод. Кабельный сальник должен соответствовать наружному диаметру оболочки. Если он слишком велик, уплотнение не обжимает кабель. Слишком маленький ввод повреждает изоляцию и создаёт напряжение в месте прохода.

Кабели вводят так, чтобы вода не стекала по ним прямо к отверстию. Перед вводом можно сформировать небольшую петлю, нижняя точка которой расположена ниже коробки. Капли будут стекать с кабеля, не достигая уплотнителя.

Защитные смазки и антикоррозионные составы

Для разъёмов и обслуживаемых контактов применяют специальные диэлектрические смазки. Они уменьшают проникновение влаги и защищают металлические поверхности от кислорода. Состав наносят тонким слоем в соответствии с назначением конкретного средства.

Диэлектрическая смазка не устраняет слабый контакт и не заменяет правильный обжим. Электрическое соединение должно формироваться за счёт давления металлических поверхностей. Излишнее количество неподходящего состава может помешать сборке разъёма или загрязнить соседние детали.

Нельзя без проверки использовать автомобильные, сантехнические и универсальные смазки. Некоторые из них несовместимы с пластмассами, резиной или изоляцией проводов. Для алюминиевых жил применяют контактные пасты, предназначенные именно для такого металла. Они уменьшают образование оксидной плёнки, но не отменяют требования к типу клеммы.

Как избежать электрохимической коррозии

Соединение разных металлов во влажной среде может образовать гальваническую пару. Один металл начинает разрушаться быстрее, даже если контакт внешне защищён. Такая проблема встречается при соединении медных и алюминиевых проводников, использовании неподходящих клемм и случайной замене крепежа.

Медь и алюминий нельзя соединять простой скруткой. Между ними используют предназначенные для переходных соединений клеммы, гильзы или зажимы. Конструкция должна исключать прямой контакт несовместимых металлов либо компенсировать его специальным покрытием и контактной пастой.

При наружном монтаже также проверяют материал винтов, шайб, наконечников и шин. Коррозия крепежа ослабляет прижим, а уменьшение усилия затяжки повышает сопротивление соединения.

Типичные ошибки при защите соединений

Даже качественные материалы не обеспечат результат при нарушении технологии. Часто проблемы возникают из-за попытки закрыть уже повреждённый контакт без полноценного ремонта.

Распространённые ошибки:

• герметизация мокрых или загрязнённых проводов;
• использование одной изоляционной ленты на постоянно сыром участке;
• нагрев термоусадки зажигалкой;
• выбор трубки без учёта размера соединителя;
• отсутствие захода на целую заводскую изоляцию;
• прокалывание оболочки крепежом;
• размещение соединения в точке постоянного изгиба;
• использование негерметичной коробки на улице;
• заливка компаундом непроверенного соединения;
• соединение несовместимых металлов;
• отсутствие разгрузки кабеля от натяжения.

Опасно считать, что наружная оболочка полностью решает проблему. Если провод натянут, вибрирует или регулярно изгибается, вода со временем найдёт путь через микротрещины. Соединение должно быть не только герметичным, но и механически стабильным.

Контроль после монтажа

Защищённый участок осматривают после сильных осадков, сезонных перепадов температуры и ремонтных работ рядом с проводкой. Коробку проверяют на наличие капель, следов подтёков, грязи и белого или зелёного налёта на металле.

При обслуживании обращают внимание на:

• изменение цвета изоляции;
• запах перегретого пластика;
• потемнение клемм;
• растрескивание уплотнителей;
• ослабление кабельных вводов;
• следы воды внутри корпуса;
• нестабильную работу подключённого оборудования;
• нагрев соединения под нагрузкой.

Перед осмотром силовую линию отключают и проверяют отсутствие напряжения. Если соединение нагревается, искрит или регулярно вызывает срабатывание защиты, его не закрывают дополнительным слоем изоляции. Участок разбирают, находят причину неисправности и выполняют монтаж заново.

Комплексная защита надёжнее одного материала

Устойчивость электрического соединения к влаге формируется несколькими элементами. Качественный контакт снижает нагрев, герметичная оболочка перекрывает путь воде, коробка защищает от внешнего воздействия, а правильный ввод не позволяет кабелю передавать нагрузку на клеммы.

Для сухого помещения может быть достаточно стандартной клеммы внутри закрытой распределительной коробки. В сыром подвале, на фасаде или возле насосного оборудования требования выше. Здесь учитывают вероятность конденсата, прямых струй воды, временного затопления, вибрации и сезонных изменений температуры.

Надёжная защита начинается не с нанесения герметика, а с выбора подходящего способа соединения. Изоляция должна соответствовать конструкции кабеля и оставаться целой в течение всего срока эксплуатации. Регулярный осмотр помогает обнаружить повреждение до того, как коррозия приведёт к перегреву, обрыву линии или короткому замыканию.
