Как выбрать кран-балку под конкретные производственные задачи

Выбор кран-балки — один из ключевых этапов при проектировании и оснащении производственных помещений, складов, монтажных участков или сервисных зон. От правильности подбора зависит не только эффективность работы, но и безопасность персонала, долговечность оборудования и экономичность эксплуатации.

На практике инженеры и проектировщики нередко начинают выбор с изучения габаритных чертежей и таблиц кран-балок по грузоподъёмности, ознакомиться с которыми можно на https://kranbalki.ru/krany-po-gruzopodemnosti/kran-balki-po-gruzopodemnosti/. Эти документы позволяют оценить совместимость оборудования с размерами помещения, несущими конструкциями и технологическими процессами. На их основе можно быстро определить допустимую высоту подъёма, длину пролёта, тип тельфера и параметры балки.

Что такое кран-балка и где она применяется

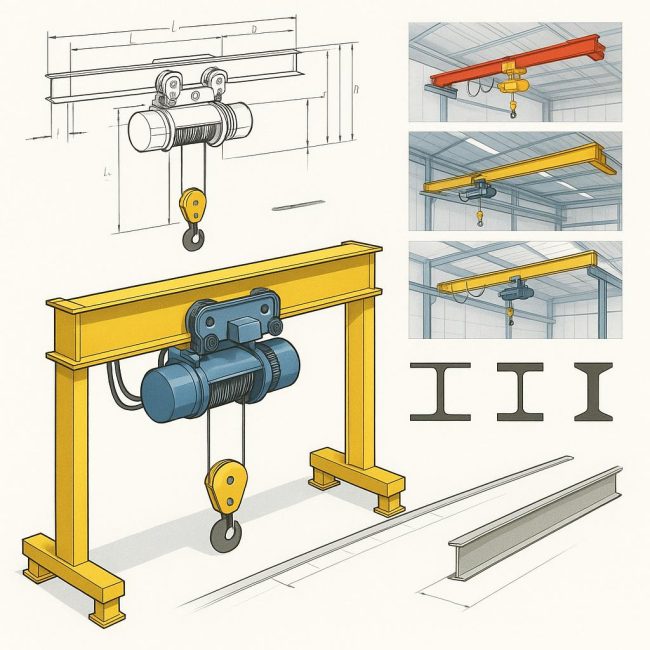

Кран-балка — это грузоподъёмный механизм, состоящий из одной или двух балок, по которым перемещается тельфер (электрическая или ручная таль). Основное назначение оборудования — подъём, удержание и перемещение грузов по горизонтали в пределах рабочего пролёта.

Применяются кран-балки практически во всех отраслях промышленности:

• в машиностроении — для сборочных операций и перемещения деталей;
• на складах — для разгрузки и складирования материалов;
• в строительстве — для подачи конструкций и оборудования;
• в сервисных и ремонтных зонах — для снятия и установки агрегатов;
• в цехах малого бизнеса — для универсальных погрузочно-разгрузочных задач.

При этом каждая отрасль предъявляет свои требования к параметрам: грузоподъёмности, высоте подъёма, скорости, типу привода и компоновке механизма. Именно поэтому нельзя выбрать универсальную кран-балку для всех случаев — требуется анализ конкретных условий эксплуатации.

Основные типы кран-балок

По способу установки и конструкции различают несколько видов кран-балок:

1. Опорные — передвигаются по рельсам, уложенным на подкрановые пути. Устанавливаются на колоннах или на специальных опорах. Применяются в цехах с высокими потолками и большой длиной пролёта.
2. Подвесные — крепятся непосредственно к потолочным или стропильным балкам. Они занимают меньше места и удобны в помещениях с ограниченной высотой.
3. Однобалочные — наиболее распространённый вариант для грузов до 10 тонн. Конструкция проста, монтаж относительно лёгкий.
4. Двухбалочные — используются для тяжёлых нагрузок и больших пролётов, обеспечивая повышенную жёсткость и устойчивость.

Также кран-балки различаются по типу привода: ручной, электрический или комбинированный. Электрические модели чаще применяются на производстве, где важна скорость и стабильность работы, а ручные — на мелких складах и ремонтных участках.

Ключевые параметры выбора

При подборе кран-балки важно учитывать совокупность параметров. Ниже приведены основные характеристики, влияющие на выбор.

Грузоподъёмность

Это максимальный вес, который может безопасно поднять кран. Стандартный диапазон — от 0,5 до 20 тонн.
Выбирая грузоподъёмность, следует учитывать не только массу самого груза, но и вес грузозахватных приспособлений (крюков, траверс, магнитов). Кроме того, рекомендуется закладывать запас прочности в пределах 10–20 % от предполагаемой нагрузки.

Пролёт (длина балки)

Определяется расстоянием между путями, по которым движется тележка. Наиболее распространённые значения — от 3 до 30 метров. Если пролёт слишком велик, увеличивается прогиб балки, а значит, потребуется более мощная и тяжёлая конструкция.

Высота подъёма

Параметр зависит от высоты помещения и зоны обслуживания. Именно здесь особенно полезны габаритные чертежи, которые позволяют точно рассчитать свободное пространство между крюком и потолком, чтобы избежать ограничений при работе.

Скорость подъёма и передвижения

Для производственных линий, где важна скорость цикла, предпочтительны электрические тельферы с регулировкой скорости. Для монтажных или ремонтных участков достаточно стандартной скорости 4–8 м/мин.

Режим работы

Согласно классификации FEM и ГОСТ, кран-балки делятся по режиму нагрузки (от лёгкого до тяжёлого). Например, цех, где подъемы происходят редко, может использовать оборудование категории А1–А3, а конвейерный участок — А5–А6.

Как использовать таблицы и чертежи при выборе

Таблицы грузоподъёмности содержат не только массу, но и привязку к типу балки, длине пролёта, высоте подъёма и типу тельфера. Эти данные помогают определить оптимальное сочетание характеристик под конкретную задачу.

Примерная последовательность выбора:

1. Определить максимальный вес груза.
2. Найти в таблице модель с соответствующей грузоподъёмностью.
3. Проверить габаритные размеры по чертежам — высоту, длину, вылет крюка.
4. Сопоставить полученные данные с параметрами помещения.
5. Убедиться, что выбранная конструкция не требует усиления несущих элементов здания.

Использование этих таблиц избавляет от ошибок вроде установки балки, не подходящей по высоте, или выбора тельфера, ограниченного в движении.

Условия эксплуатации и окружающая среда

Не менее важно учитывать факторы внешней среды:

• Температурный режим. Для холодных помещений применяются модели с подогревом редукторов и электрооборудования.
• Пыле- и влагозащита. В химических и пищевых цехах используются кран-балки из нержавеющей стали или с герметичными корпусами.
• Взрывоопасные зоны. Требуют применения специального электрооборудования во взрывозащищённом исполнении.
• Уровень шума и вибрации. Для помещений с постоянным присутствием людей важны малошумные редукторы и плавный пуск.

Ошибки при подборе кран-балки

Даже при наличии технических таблиц многие совершают типичные ошибки:

1. Недооценка массы груза. Часто не учитывают вес тары, крепежей или нестандартных приспособлений.
2. Игнорирование высоты помещения. Балка может «упираться» в перекрытие или инженерные коммуникации.
3. Выбор без учёта частоты подъёмов. Оборудование лёгкого режима быстро изнашивается при интенсивной эксплуатации.
4. Неверный подбор тележки. Иногда берут модель с недостаточной длиной пути или неподходящим радиусом разворота.
5. Отсутствие запаса по прочности. Это особенно критично при динамических нагрузках.

Практические рекомендации

• Всегда начинайте подбор с анализа технологического процесса и условий помещения.
• Используйте таблицы грузоподъёмности не как справку, а как инструмент проверки совместимости параметров.
• Если проект новый, заранее закладывайте возможность увеличения грузоподъёмности — усилить конструкцию потом сложнее и дороже.
• Проверяйте возможность монтажа и обслуживания: доступ к редукторам, тормозам и токоподводу должен быть свободным.
• Для нестандартных помещений заказывайте индивидуальные чертежи — они позволят точно адаптировать оборудование под ваши габариты.

Экономические аспекты выбора

Стоимость кран-балки складывается из цены металлоконструкции, тельфера, приводов, электрооборудования и монтажа. Оптимальный выбор — не самый мощный и дорогой вариант, а тот, который полностью удовлетворяет рабочим задачам без избыточного запаса.

Например, установка балки на 10 тонн там, где груз редко превышает 3 тонны, приведёт к перерасходу металла, повышенной нагрузке на опоры и излишним затратам. Напротив, недооценка параметров может вызвать поломку и простой производства.

Заключение

Выбор кран-балки — это не просто покупка оборудования, а инженерная задача, требующая учёта множества факторов: от характеристик груза до особенностей здания. Использование габаритных чертежей и таблиц грузоподъёмности позволяет систематизировать этот процесс, избежать ошибок и подобрать оптимальное решение с точки зрения безопасности, производительности и стоимости.

Грамотно выбранная кран-балка прослужит десятилетия, обеспечивая бесперебойную работу и безопасность персонала. Поэтому не стоит ориентироваться только на цену или популярность модели — важно руководствоваться расчётами, нормами и технической логикой.
