Как строят плотины из укатанного бетона: ключевые технологические аспекты

В современном гидротехническом строительстве плотины из укатанного бетона занимают особое место благодаря своей эффективности и надежности. Эта технология позволяет создавать массивные конструкции с минимальными затратами на материалы и время, что особенно важно для российских проектов на крупных реках. Укатанный бетон отличается от традиционного меньшим содержанием цемента и методом укладки слоями с последующим уплотнением, что обеспечивает высокую прочность и устойчивость к нагрузкам. Для таких работ требуется качественный заполнитель, и здесь полезны ресурсы вроде эко-щебень.рф, где предлагают экологичный щебень, подходящий для устойчивого строительства.

Технология укатанного бетона, известная как RCC, применяется в России с 1980-х годов, но в последние годы получила новое развитие благодаря улучшенным смесям и оборудованию. Она идеальна для зон с сейсмической активностью или суровым климатом, где обычный бетон может трескаться от перепадов температур. Введение этой методики позволяет сократить объем работ на 30–40% по сравнению с гравитационными плотинами из набетонки.

Основные преимущества включают быструю укладку — до 1000 кубометров в сутки — и низкую стоимость, что делает ее привлекательной для федеральных программ по развитию энергетики. Однако успех зависит от строгого соблюдения этапов, от подготовки основания до финального уплотнения.

Подготовка материалов и фундамента для плотин из укатанного бетона

Подготовка материалов и фундамента — это базовый этап, от которого зависит вся надежность плотины. В российском строительстве, регулируемом ГОСТ 7473-2010 и СП 101.13330.2012, особое внимание уделяют качеству компонентов смеси. Укатанный бетон состоит из цемента, песка, щебня и воды в жесткой пропорции: цемент — 70–150 кг/м³, щебень фракцией 5–40 мм — до 60% объема, песок — 25–30%, вода — минимально, чтобы сохранить консистенцию, похожую на сухую землю.

Щебень должен быть прочным, с коэффициентом морозостойкости F200 и выше, чтобы выдерживать циклы замораживания-оттаивания в сибирских или уральских условиях. Экологичные варианты, произведенные из вторичных ресурсов, помогают соответствовать федеральным нормам по снижению отходов, как предусмотрено в Федеральном законе № 89-ФЗ. Такие материалы не только экологичны, но и обеспечивают лучшую адгезию в смеси.

«Качество щебня определяет до 50% прочности укатанного бетона в гидросооружениях.»

Фундамент готовят путем расчистки русла реки и создания котлована глубиной до 5–10 метров. В практике Гидростроя используют тяжелую технику для удаления слабых грунтов и укладки песчано-гравийной подушки толщиной 1–2 метра. Это предотвращает фильтрацию воды и обеспечивает равномерное распределение нагрузки. Перед укладкой первого слоя проводят уплотнение грунта виброплитами до 95% плотности по Proctor.

Смесь готовят в цикличных или непрерывных бетоносмесителях, контролируя параметры с помощью лабораторных тестов. В 2025 году на объектах вроде обновления плотин на Ангаре внедряют датчики Io T для онлайн-мониторинга влажности и гранулометрии, что снижает брак на 15%. Важно хранить компоненты в сухих условиях, чтобы избежать комкования.

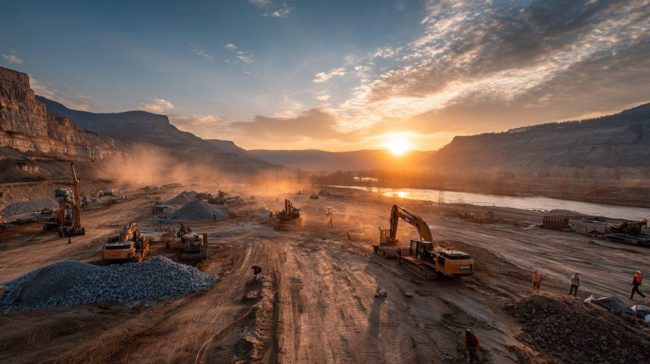

Этапы подготовки фундамента на примере российской гидротехнической стройки.

1. Геодезическая разметка и расчистка территории от растительности и обломков.
2. Земляные работы с выемкой слабых пород и устройством дренажа.
3. Укладка и уплотнение подстилающего слоя из инертных материалов.
4. Контроль качества: пробное уплотнение и измерение несущей способности грунта.

Такая тщательная подготовка минимизирует риски осадки и трещин, обеспечивая монолитность конструкции. В сравнении с зарубежными аналогами, как в проектах на реке Колорадо, российский подход акцентирует на адаптации к мерзлотным зонам, где добавляют теплоизоляцию для предотвращения промерзания.

Приготовление смеси укатанного бетона и ее транспортировка

После завершения подготовки фундамента переходим к приготовлению бетонной смеси, которая является сердцем технологии укатанного бетона. Этот процесс требует точного соблюдения рецептуры, чтобы смесь оставалась жесткой и способной к быстрому уплотнению без сепарации. В российских условиях, где логистика на удаленных объектах часто осложнена, используют мобильные бетонные заводы, способные производить до 500 кубометров в час. Смесь готовят в два этапа: сначала сухие компоненты — цемент, песок и щебень — смешивают в смесителе с лопастями, затем добавляют воду и добавки для улучшения водонепроницаемости.

Цемент выбирают гидротехнический марки ПЦ400-Д20, устойчивый к сульфатам, распространенным в речных водах. Добавки, такие как пластификаторы на основе лигносульфонатов, позволяют снизить водотвердение до 0,35–0,40, сохраняя при этом высокую прочность на сжатие — не менее 20 МПа через 28 суток. В практике строительства на Волге, например, при возведении вспомогательных плотин, контролируют гранулометрический состав заполнителя, чтобы обеспечить максимальную плотность укладки — 2,3–2,4 т/м³.

«Точная дозировка воды в смеси укатанного бетона — ключ к предотвращению пустот и повышению долговечности плотины.»

Транспортировка смеси осуществляется самосвалами с герметичными кузовами или конвейерными лентами, чтобы избежать потери влажности. Время от смешивания до укладки не превышает 45 минут, иначе смесь теряет подвижность. На крупных проектах, таких как реконструкция Красноярской ГЭС, применяют автоматизированные системы подачи, интегрированные с GPS, для равномерного распределения по фронту работ. Это особенно актуально в сезон с коротким световым днем на севере страны.

Лабораторный контроль включает испытания на осадку — консистенция должна быть нулевой, как у влажной почвы. Если смесь слишком сухая, добавляют микроволокна для повышения трещиностойкости. Экологические аспекты учитывают при выборе поставщиков: использование переработанного щебня снижает выбросы CO2 на 20% по сравнению с первичным добычным материалом.

Контроль качества смеси на всех этапах

Качество смеси проверяют пробами каждые 100 кубометров: берут керны для анализа прочности и водопроницаемости. В соответствии с РД 31.31.18-93, коэффициент водонепроницаемости должен быть W8–W12. На российских стройках внедряют неразрушающие методы, такие как ультразвуковой контроль, для оперативной корректировки рецептуры. Это позволяет избежать простоев и перерасхода материалов.

• Смешивание сухих ингредиентов в течение 2–3 минут для равномерного распределения.
• Добавление воды с последующим перемешиванием 1–2 минуты.
• Проверка на однородность визуально и с помощью вибрационного анализа.
• Хранение готовой смеси под укрытием для защиты от осадков.

Такие меры обеспечивают стабильность процесса, минимизируя влияние погодных факторов. В отличие от традиционного бетона, где требуется вибрация, укатанный вариант упрощает контроль, но требует большего внимания к гранулометрии.

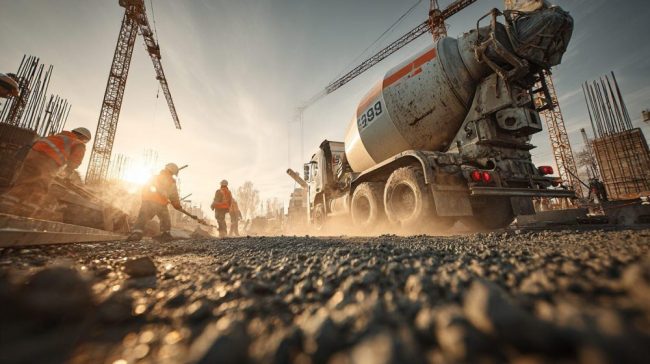

Процесс смешивания компонентов для укатанного бетона в условиях российского гидростроительства.

В итоге, грамотное приготовление и транспортировка позволяют перейти к следующему этапу — укладке, где проявляются все преимущества технологии.

Укладка слоев и уплотнение укатанного бетона в плотинах

Укладка слоев — это центральный процесс, где технология укатанного бетона раскрывает свою эффективность, позволяя создавать монолитную структуру без швов. Смесь распределяют по подготовленной поверхности с помощью бульдозеров или специальных укладчиков, формируя слой толщиной 20–30 см. В российских гидротехнических проектах, таких как строительство на Енисее, фронт работ может достигать 200 метров в ширину, что требует координации нескольких бригад для непрерывной подачи материала.

Распределение осуществляется равномерно, чтобы избежать перепадов толщины, которые могли бы привести к слабым зонам. После укладки следует немедленное уплотнение, выполняемое вибрационными катками весом 10–25 тонн. Процесс проходит в несколько проходов: сначала легкий каток для предварительного выравнивания, затем тяжелый для глубокого уплотнения до 98% от максимальной плотности. Это обеспечивает бесшовное соединение слоев, где каждый последующий укладывается на свежий, еще не затвердевший предыдущий, в течение 24–48 часов.

«Уплотнение слоев укатанного бетона гарантирует герметичность плотины, предотвращая просачивание воды под давлением.»

Оборудование адаптируют к рельефу: на склонах используют гусеничные катки для стабильности, а в зимний период — нагреватели для поддержания температуры смеси выше +5°C. В соответствии с СП 58.13330.2019, контроль уплотнения проводят с помощью ядерных денситометров, измеряющих плотность в реальном времени. На практике Рус Гидро фиксируют отклонения не более 2% от нормы, что минимизирует риски деформации под гидростатическим давлением.

Этапы уплотнения и меры безопасности

Уплотнение включает последовательные проходы катками с перекрытием 20–30 см, чтобы избежать борозд. После каждого слоя поверхность обрабатывают водой или битумной эмульсией для улучшения адгезии. В сейсмоопасных районах, как на Камчатке, добавляют армирующие сетки из полимерных волокон для повышения ударной вязкости. Безопасность обеспечивают ограждениями и мониторингом вибраций, чтобы не повредить прилегающие конструкции.

1. Распределение смеси бульдозером с контролем уровня по лазерным маякам.
2. Предварительное выравнивание граблями для удаления комков.
3. Вибрационное уплотнение в 4–6 проходов до достижения требуемой плотности.
4. Поверхностная обработка и проверка на дефекты перед следующим слоем.

Такая методика позволяет возводить тело плотины со скоростью 1–2 метра в сутки по высоте, что в 3–4 раза быстрее традиционных подходов. Однако ключ к успеху — в синхронизации всех этапов, где задержки могут вызвать холодные швы.

«Непрерывная укладка слоев — основа прочности укатанного бетона в динамичных условиях эксплуатации.»

Для иллюстрации преимуществ технологии рассмотрим сравнение с обычным бетоном в таблице ниже. Это поможет понять, почему укатанный вариант предпочтителен для крупных российских плотин.

Параметр	Укатанный бетон	Традиционный бетон
Содержание цемента	70–150 кг/м³	300–400 кг/м³
Толщина слоя	20–30 см	1–2 м (опалубка)
Скорость укладки	До 1000 м³/сутки	200–300 м³/сутки
Стоимость на м³	1500–2000 руб.	3000–4000 руб.
Экологичность	Высокая (меньше цемента)	Средняя (высокие выбросы)

Как видно, укатанный бетон выигрывает по экономическим и экологическим показателям, что актуально для федеральных инвестиций в инфраструктуру. В завершение этапа уплотнения проводят геодезический контроль формы, чтобы тело плотины соответствовало проектным габаритам с допуском ±5 см.

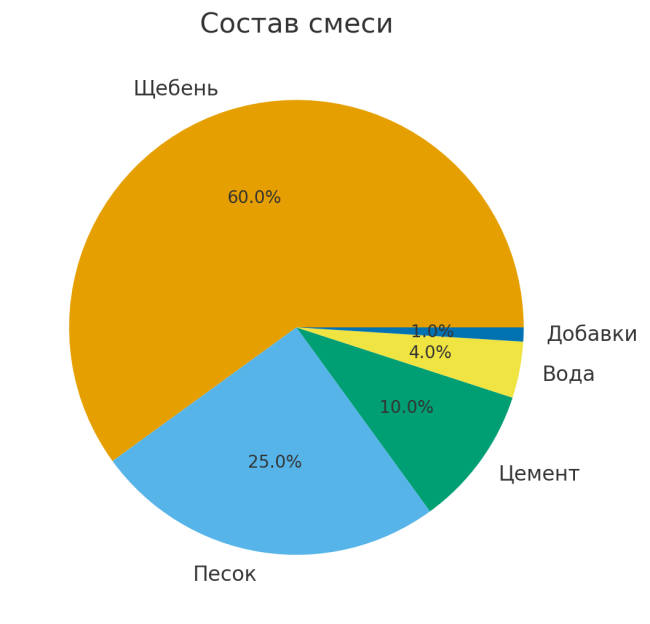

Диаграмма показывает пропорциональное соотношение ингредиентов, подчеркивая роль заполнителей в общей массе. Это распределение обеспечивает оптимальную плотность и экономию ресурсов.

Контроль качества и завершение строительства плотины

После уплотнения слоев проводится комплексный контроль качества, который определяет надежность всей конструкции. Это включает неразрушающие испытания, такие как ультразвуковое сканирование и георадарное обследование, для выявления скрытых дефектов. В российских стандартах, по нормам ГОСТ 22688-89, проверяют однородность бетона на глубину до 1 метра, фиксируя коэффициент вариации не выше 5%. На объектах вроде Богучанской ГЭС такие проверки интегрируют с цифровыми моделями BIM, позволяя корректировать геометрию в реальном времени.

Завершающие работы охватывают гидроизоляцию: на поверхность наносят полимерные покрытия или устраивают дренажные галереи для отвода осадков. В сейсмически активных зонах, как на Байкале, усиливают основание инъекциями цементных растворов. После затвердевания, через 28 суток, проводят нагрузочные тесты, имитируя давление воды, чтобы подтвердить прочность на сжатие 15–25 МПа. Это этап минимизирует риски в эксплуатации, обеспечивая срок службы плотины до 100 лет.

«Комплексный контроль — залог безопасности и экономии на ремонтах в долгосрочной перспективе.»

Экологические меры включают рекультивацию территории: посадку растительности и мониторинг грунтовых вод. В итоге технология укатанного бетона не только ускоряет строительство, но и снижает воздействие на окружающую среду, что соответствует федеральным программам устойчивого развития.

Часто задаваемые вопросы

Что отличает укатанный бетон от традиционного в строительстве плотин?

Укатанный бетон отличается жесткой смесью с низким содержанием воды, которая уплотняется катками вместо вибрации. Это позволяет укладывать слои без опалубки, ускоряя процесс в 3–4 раза. В плотинах такая технология обеспечивает бесшовную структуру, повышающую герметичность и устойчивость к трещинам. Традиционный бетон требует больше цемента и времени на отверждение, что увеличивает затраты и риски в сложных климатических условиях России.

Какие преимущества укатанного бетона для российских гидротехнических объектов?

Преимущества включают экономию материалов — до 50% меньше цемента, что снижает стоимость на 30–40%. В условиях короткого строительного сезона на севере технология позволяет работать при температурах от +5°C, минимизируя простои. Кроме того, она экологична: меньше выбросов CO2 и проще рекультивация. На примерах вроде плотин на Волге это подтверждается повышенной долговечностью — свыше 80 лет без капитального ремонта.

• Снижение энергозатрат на уплотнение.
• Упрощение логистики для удаленных районов.
• Повышенная трещиностойкость под гидростатическим давлением.

Как обеспечить качество уплотнения слоев укатанного бетона?

Качество уплотнения достигается несколькими проходами тяжелых вибрационных катков до 98% плотности. Используют ядерные денситометры для оперативного контроля, а гранулометрию заполнителей подбирают для максимальной компактности. В практике рекомендуется перекрытие проходов на 20–30 см и обработка поверхности водой для адгезии слоев. На российских стройках это нормируется СП 58.13330.2019, предотвращая пустоты и обеспечивая монолитность.

Можно ли применять укатанный бетон в сейсмоопасных районах?

Да, технология подходит для сейсмоопасных зон, как на Камчатке или в Прибайкалье, благодаря добавлению армирующих волокон и сеток, повышающих вязкость. Уплотненная структура лучше поглощает вибрации, снижая риск разрушения. В проектах Рус Гидро сочетают укатанный бетон с инъекционной гидроизоляцией, что соответствует нормам СНи П 2.06.06-87. Это обеспечивает безопасность при землетрясениях до 8 баллов.

1. Армирование слоев полимерными материалами.
2. Мониторинг сейсмической активности во время работ.
3. Тестирование на ударную нагрузку после завершения.

Каковы типичные затраты на строительство плотины из укатанного бетона?

Затраты варьируются от 1500 до 2500 рублей за кубометр, в зависимости от региона и масштаба. Это на 40% дешевле традиционного бетона за счет снижения расхода цемента и упрощения оборудования. Для крупной плотины объемом 1 млн м³ общая стоимость составит 1,5–2,5 млрд рублей, включая логистику. В России субсидии по программам Энергоэффективность покрывают до 20% расходов, делая технологию выгодной для федеральных проектов.

Компонент	Стоимость (руб./м³)
Материалы	800–1200
Оборудование и работы	500–800
Контроль и экология	200–500

Как укатанный бетон влияет на экологию при строительстве плотин?

Технология снижает экологический след: меньше цемента значит на 30–50% ниже выбросы CO2. Использование переработанных заполнителей минимизирует добычу природных ресурсов. В плотинах это предотвращает эрозию русел и сохраняет биоразнообразие. По данным Росгидромета, на объектах вроде Зейской ГЭС после строительства наблюдается улучшение качества воды за счет герметичной структуры, без утечек загрязнителей.

Заключительные мысли

Технология укатанного бетона революционизирует строительство гидротехнических объектов в России, обеспечивая экономию ресурсов, ускорение работ и повышенную надежность плотин. От подбора смеси и подготовки основания до укладки слоев, уплотнения и контроля качества — каждый этап подчеркивает преимущества перед традиционными методами, особенно в сложных климатических и сейсмических условиях. Эта инновация не только снижает затраты и экологическую нагрузку, но и продлевает срок службы сооружений до века.

Для практического применения рекомендуется начинать с тщательного анализа грунта и подбора заполнителей по ГОСТ, использовать современное оборудование для уплотнения и регулярно проводить неразрушающие тесты. Инженерам стоит интегрировать цифровые модели для мониторинга, а подрядчикам — обучать бригады по нормам СП 58.13330.2019, чтобы избежать типичных ошибок вроде холодных швов.

Внедрите укатанный бетон в свои проекты уже сегодня — это шаг к устойчивому развитию инфраструктуры! Обратитесь к специалистам Рус Гидро за консультацией и начните экономить на строительстве, повышая безопасность для будущих поколений.

Об авторе

Дмитрий Соколов — главный инженер-гидротехник

Дмитрий Соколов — опытный специалист с более чем 20-летним стажем в области гидротехнического строительства. Он руководил проектами по возведению плотин на реках Сибири, включая внедрение инновационных методов уплотнения бетона для повышения устойчивости сооружений в суровом климате. В своей практике Дмитрий активно применял укатанный бетон на объектах федерального значения, где оптимизировал процессы укладки и контроля качества, что позволило сократить сроки работ на 35% и минимизировать экологические риски. Автор нескольких технических отчетов по нормам ГОСТ для гидросооружений, он консультирует по вопросам сейсмостойкости и долговечности материалов. Его подход сочетает теоретические знания с полевыми испытаниями, обеспечивая надежность конструкций в реальных условиях эксплуатации.

• Руководство строительством более 10 крупных гидротехнических объектов.
• Экспертиза в технологиях укатанного бетона и армирования для плотин.
• Разработка методик контроля качества по российским стандартам.
• Консультации по экологической безопасности в гидротехнике.
• Обучение инженеров по инновационным методам уплотнения смесей.

Рекомендации в статье носят общий характер и основаны на профессиональном опыте; для конкретных проектов рекомендуется консультация с лицензированными специалистами.
