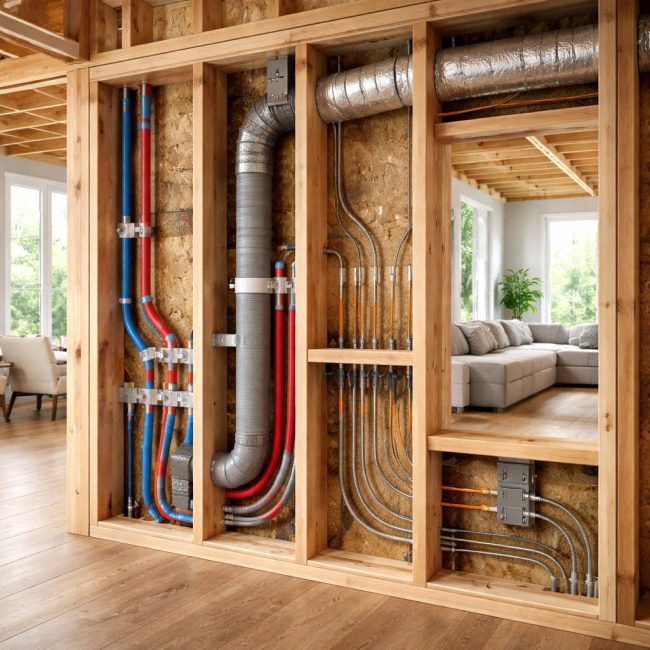

Скрытый монтаж в каркасном строительстве
Каркасная технология предоставляет уникальную свободу для инженерных решений. В отличие от каменных домов, где штробление стен – трудоемкий процесс, в каркаснике вся начинка закладывается на этапе возведения стен и перекрытий. Это позволяет создать абсолютно ровные стены без выступающих коробов и труб, что особенно ценится в современных интерьерах. Однако такая «свобода» требует высочайшей дисциплины. Каждая коммуникация должна быть продумана с учетом физических процессов: теплового расширения труб, конденсата на холодных поверхностях, нагрева электропроводки и движения воздуха. Ошибки, скрытые за обшивкой, исправлять крайне сложно и дорого. Поэтому ключевой принцип – семь раз отмерь (спроектируй), один раз зашей. Данное руководство поможет вам системно подойти к этому вопросу.
Мы последовательно разберем особенности монтажа и маскировки каждой системы, но начнем с общего правила: все скрытые коммуникации должны быть либо разборными (на разъемных соединениях в ревизионных люках), либо чрезвычайно надежными, с гарантией на весь срок службы, и обязательно соответствовать действующим СНиПам и СП.
Конечно, цена на каркасный дом под ключ со скрытыми коммуникациями несколько дороже, но эстетичность дома перекрывает все расходы. В таком доме приятно жить, а его стоимость при продаже возрастает до 30%.
Водоснабжение и канализация – защита от протечек и замерзания
Скрытый монтаж сантехнических систем – самый ответственный этап. Здесь на первый план выходят вопросы герметичности и защиты от холода.
Правила прокладки и маскировки труб
- Выбор материала труб: Для скрытого монтажа рекомендуются полипропилен (PPR) для ГВС/ХВС с армированием (алюминий, стекловолокно) против линейного расширения или сшитый полиэтилен (PEX) в пресс-фитингах. Металлопластик на компрессионных фитингах – не лучший выбор для зашивки, так как требует периодической подтяжки.
- Трассировка: Трубы прокладываются строго вертикально и горизонтально по кратчайшему пути от коллектора или стояка к потребителю. Все повороты – только под углом 90 градусов. Это нужно для точного знания расположения коммуникаций в будущем.
- Защита от замерзания: В наружных стенах и перекрытиях первого этажа прокладка труб нежелательна. Если иного выхода нет, обязательна непрерывная цилиндрическая теплоизоляция из вспененного полиэтилена или каучука толщиной не менее 20-30 мм. Особое внимание – узлам ввода воды в дом.
- Шумоизоляция: Для снижения шума от гидроударов и тока воды трубы крепят специальными клипсами с резиновыми вставками, а участки в стенах можно обернуть мягким звукопоглощающим материалом.
- Ревизионные люки: Обязательно оставляйте доступ ко всем разборным соединениям (фитинги, вентили, фильтры, редукторы давления), счетчикам и коллекторам через декоративные люки.
«Главный бич скрытой сантехники – конденсат на трубах холодной воды и тепловое расширение горячих. В каркасной стене, если трубу ХВС просто обернуть утеплителем, она будет «потеть» внутри, что приведет к сырости и грибку. Решение – использовать трубы с собственной теплоизоляцией и обязательно обеспечивать вентиляционный зазор между трубой и пароизоляционной мембраной. Для ГВС обязательно ставьте компенсационные петли или армированные трубы. И никогда не зашивайте неопрессованную систему! Давление при испытаниях должно в 1.5 раза превышать рабочее и держаться не менее 30 минут.»
Антон Тарасов, технический директор строительной компании “Надёжность”, Нижний Новгород
Схема размещения и утепления
| Элемент системы | Предпочтительное место прокладки в «пироге» | Требования к тепло- и гидроизоляции | Способ маскировки (финишный) |
|---|---|---|---|
| Трубы ХВС | Внутренние перегородки, пол первого этажа (между лагами). Избегать наружных стен. | Теплоизоляция для предотвращения конденсата. Гидроизоляция не требуется. | Зашивка ГКЛ, вагонкой, заливка в стяжку пола. |
| Трубы ГВС и отопления | Внутренние стены, перегородки, пол. Допустимо в наружных стенах при усиленном утеплении. | Обязательная теплоизоляция для снижения теплопотерь и предотвращения нагрева конструкции. | Зашивка ГКЛ, вагонкой, фальш-короба в санузлах. |
| Канализационные стояки и горизонтальные отводы (50-110 мм) | Вертикальные шахты в перегородках, подпол первого этажа, перекрытия между этажами. | Звукоизоляция (минвата, пенополиуретановые скорлупы). Утепление в неотапливаемых зонах (цоколь). | Сборные гипсокартонные короба с ревизионными люками на каждом этаже и у каждого поворота. |
| Канализационные сифоны и патрубки | Под раковинами, ваннами, в пространстве за унитазом. | Не требуется. | Мебель (тумбы под раковину), инсталляции, фальш-панели. |
Факт от компании “Надёжность”: При скрытом монтаже в каркасных домах под ключ, более 80% гарантийных случаев, связанных с протечками, происходят не из-за качества труб, а из-за нарушения технологии монтажа фитингов или недостаточной теплоизоляции на вводе в дом. Инвестиции в качественные материалы и работу проверенных сантехников окупаются стократно.
Электропроводка – безопасность, доступность и нормы ПУЭ
Скрытая электропроводка в каркасном доме – предмет самых жарких споров. Главное – исключить любые риски возгорания.
- Выбор кабеля и защиты: Используйте только кабель с негорючей изоляцией (например, ВВГнг-LS или NYM). Сечение жил рассчитывается по планируемой нагрузке с запасом. Обязательна установка УЗО и автоматических выключателей на каждую линию в щитке.
- Прокладка в металлорукавах или гофре: Согласно актуальным правилам (СП 31-105-2002), электропроводка в полостях каркасных стен должна быть защищена от возможных механических повреждений. Лучшая практика – прокладка кабеля в металлических трубах или гофрированных металлорукавах, которые также служат дополнительной защитой от грызунов.
- Трассировка: Проводка прокладывается строго вертикально над розетками/выключателями и горизонтально на одной высоте (например, 30 см от потолка). Это «правило безопасных зон» позволяет в будущем сверлить стены, не боясь попасть в провод.
- Подрозетники и распаечные коробки: Используйте специальные коробки для гипсокартона. Все соединения проводов должны быть доступны для ревизии – только в коробках, ни в коем случае не в стене на скрутках. Коробки не зашивают наглухо, к ним должен быть доступ через лючки или декоративные крышки.
- Защита от нагрева: Не прокладывайте кабели вплотную к теплоизоляции, особенно вблизи дымоходов и горячих труб. Оставляйте воздушный зазор.
Сравнение способов защиты электропроводки
| Способ защиты | Материал | Преимущества | Недостатки | Применение в каркаснике |
|---|---|---|---|---|
| Металлическая труба | Сталь оцинкованная, медная | Максимальная защита от механических повреждений и грызунов, экранирование, негорючесть. | Высокая стоимость, сложность монтажа (требуется резка и гибка). | Рекомендуется для деревянных перекрытий, прокладки в полу, закладки на этапе сборки каркаса. |
| Металлорукав (гофра) | Оцинкованная сталь | Гибкость, относительно простой монтаж, хорошая защита. | Менее стойкая к точечным ударам, чем труба. | Основной способ для прокладки в стенах и перекрытиях после возведения каркаса. |
| Пластиковая гофра | ПВС, ПНД | Низкая цена, не проводит ток, легко гнется. | Не защищает от грызунов, не является огнестойкой преградой. | Может использоваться только внутри негорючих конструкций (например, в кирпичной внутренней перегородке) или в бетонной стяжке. В деревянных каркасных стенах не рекомендуется. |
| Кабель-канал (короб) | Пластик | Полный доступ к проводам, эстетичен для открытой проводки. | Открытый монтаж, не является скрытым. | Для поверхностного монтажа в подсобных помещениях, гаражах, цокольных этажах. |
Вентиляция – скрытые воздуховоды для здорового микроклимата
Без правильно организованной вентиляции каркасный дом, герметичный как термос, превратится в рассадник сырости. Задача – спрятать систему, не потеряв в ее эффективности.
- Выбор системы: Для постоянного воздухообмена оптимальна приточно-вытяжная вентиляция с рекуперацией. Она позволяет сохранять тепло. Более простой вариант – естественная вытяжка (в санузлах и кухне) и приточные клапаны в стенах или окнах.
- Прокладка воздуховодов: Основные магистральные каналы (диаметром 100-150 мм) прокладывают в межэтажных перекрытиях, в чердачном пространстве или в специально собранных фальш-коробах. Гибкие гофрированные воздуховоды легче прокладывать, но они создают большее аэродинамическое сопротивление, чем жесткие гладкие (пластиковые или оцинкованные).
- Шумоизоляция: Вентиляторы и движение воздуха создают шум. Для его снижения используйте звукопоглощающие воздуховоды или оборачивайте их минеральной ватой. Обязательны гибкие вставки между вентилятором и воздуховодом.
- Теплоизоляция: Воздуховоды, проходящие через неотапливаемые помещения (чердак, подвал), необходимо утеплять для предотвращения образования конденсата внутри.
- Решетки и лючки: Декоративные решетки должны гармонировать с интерьером. Обеспечьте доступ к заслонкам, фильтрам и вентиляторам через съемные панели или ревизионные люки.
Вопросы и ответы по скрытому монтажу коммуникаций
1. Можно ли проложить водопроводные трубы в полу каркасного дома?
Да, это один из лучших способов. Трубы укладываются в пространстве между лагами перекрытия перед настилом чернового пола. Обязательна теплоизоляция снизу (со стороны подпола или цоколя) и фиксация труб с учетом теплового расширения. Все соединения должны быть выше уровня чистового пола в доступных местах.
2. Что делать, если нужно добавить розетку после зашивки стен?
Есть несколько вариантов: 1) Проложить провод открыто в кабель-канале. 2) Сделать вертикальную штробу в уже смонтированном гипсокартоне, проложить кабель в металлорукаве и заделать. 3) Провести линию от ближайшей распаечной коробки или розетки через подпольное или чердачное пространство, опустив провод в стену. Лучший вариант – предусмотреть резервные пустые гофры в стенах на этапе строительства.
3. Как скрыть толстую канализационную трубу 110 мм в перегородке?
Собирается каркасная перегородка увеличенной толщины (например, 150-200 мм вместо стандартных 100). Труба размещается внутри, оборачивается звукоизоляцией (цилиндры из вспененного полиэтилена или минвата), после чего зашивается ГКЛ. На каждом этаже и на каждом повороте монтируется ревизионный люк.
4. Нужно ли заключать электропроводку в стальные трубы по всему дому? Это очень дорого.
Согласно современным трактовкам правил, для каркасных домов достаточно прокладки кабеля в негорючей оболочке (ВВГнг-LS) в металлических гофрорукавах. Это и есть защита от механических повреждений. Стальные трубы – это высшая степень защиты, их целесообразно использовать в пожароопасных зонах (в котельных, за подвесными печами) или при проходе через деревянные перекрытия.
5. Как быть с конденсатом на скрытых трубах холодной воды в наружной стене?
Правило простое: труба ХВС в наружной стене должна быть полностью окружена слоем утеплителя со стороны помещения, но между пароизоляцией и утеплителем должен остаться вентиляционный зазор. Либо использовать предизолированные трубы, которые уже имеют влагонепроницаемый кожух. Лучший выход – не прокладывать такие трубы в наружных стенах вообще.
6. Можно ли вентиляционные короба спрятать в потолок?
Да, плоские (сплющенные) пластиковые воздуховоды высотой 50-60 мм специально разработаны для прокладки в межпотолочном пространстве подвесных или натяжных потолков. Учтите, что их пропускная способность ниже, чем у круглых того же сечения, и их нужно тщательно герметизировать.
7. Надо ли утеплять канализационный стояк, если он в отапливаемом доме?
С точки зрения теплопотерь – нет. Но утепление (лучше звукоизоляция) необходимо для резкого снижения шума от стока воды. Особенно это актуально для спален и комнат отдыха, соседствующих с санузлом.
8. Как найти скрытую коммуникацию, если нет схемы, а нужно повесить полку?
Используйте специальные детекторы (сканеры), которые определяют металл и проводку под напряжением. Помните правило «безопасных зон»: не сверлите и не бейте гвозди вертикально над/под розетками и выключателями, а также горизонтально на одной линии с ними. Отступите минимум 10-15 см.
9. Что такое «холодный чердак» и как через него провести коммуникации?
Холодный чердак – неотапливаемое пространство. Все трубы (водопровод, вентиляция), проходящие через него, должны быть утеплены во избежание замерзания. Электропроводка на чердаке должна быть защищена от УФ-излучения (кабель в черной гофре) и прокладываться в лотках.
10. Можно ли зашивать водяные теплые полы в стяжку каркасного дома?
Да, это стандартная практика. Система теплого пола (трубы, коллектор) монтируется на утеплитель поверх чернового пола, заливается цементно-песчаной стяжкой (минимум 5 см над трубой), а затем укладывается финишное покрытие. Важно рассчитать нагрузку на перекрытие и использовать пластификаторы для стяжки.
Заключение
Скрытый монтаж инженерных систем в каркасном доме – это высокое искусство, основанное на глубоком понимании технологии, физики и норм безопасности. Это не просто вопрос эстетики, а комплексное инженерное решение, которое определяет долговечность, комфорт и надежность вашего жилища на десятилетия вперед. Ключ к успеху – в интеграции: проектировать все системы нужно одновременно, на стадии архитектурного плана, согласовывая трассы и точки вывода. Не экономьте на материалах и квалификации монтажников. Помните, что каждая спрятанная труба или провод должны оставаться доступными для обслуживания через ревизионные люки. Грамотно спланированные и исполненные скрытые коммуникации превратят ваш каркасный дом в эталон современного, безопасного и безупречно красивого жилья, где технологии служат человеку, оставаясь невидимыми.
