Схема канализации в частном доме: как сделать своими руками, разберем устройство и типы канализационных систем

Утилизация продуктов жизнедеятельности человека является непременным условием организации комфортного проживания в частном владении. Поэтому особенно важным этапом устройства сливной системы является разработка схемы канализации в частном доме.

Остались в прошлом те времена, когда типовым устройством для частного загородного домовладения был обыкновенный дачный туалет, представляющий собой дощатую будку и выгребная яма. Предлагаем ознакомиться с статьей как изготовить деревянный туалет на даче самостоятельно.

По нынешним временам система канализации в частном доме является его непременным атрибутом.

Типы систем канализации для частного дома

Вода  в своем доме или на даче необходима, с данным утверждением смысла спорить нет. Но ее избыток еще более вреден, чем недостаток. Излишне обводненный участок в хозяйственном смысле еще более бесполезен, чем обезвоженный. Поэтому для удаления лишней влаги создаются специальные системы:

  1. Дренажная канализационная система, предназначенная для сбора и удаления жидкости из влагонасыщенных пластов грунта.

Фото – дренажная система на загородном участке

  1. Ливневая канализационная система, выполняющая функцию сбора дождевой и талой воды, ее канализацию в специальные накопительные емкости и последующий сброс в ливневую канализацию или в устройства для использования на хозяйственные нужды в засушливый период.

Фото – схема системы ливневой канализации для загородного дома

  1. Фекальная канализация, отвечающая за сбор, очистку и утилизацию хозяйственно-фекальных стоков и продуктов жизнедеятельности человека. Предлагаем ознакомиться с статьей о том как выбрать фекальный насос для канализации в частном доме.

Фото – схема организации канализации для частного одноэтажного дома

Любое из этих устройств выполняет специфическую функцию и имеет собственные конструктивные отличия в соответствии с назначением.

Характер стоков в каждой системе предполагает раздельный сбор и канализацию жидкости из каждого вида указанных устройств.

Правила составления плана (схемы) канализации в частном доме

Такой документ представляет собой план действия в графическом исполнении. Проект канализации дает возможность правильно сосчитать потребность в материалах для монтажа канализационной системы для своего частного дома.

Смотреть видео

Основанием для составления схем водостоков является проект здания, на котором  четко обозначаются места установки сантехнических приборов и их наименования, что позволяет правильно подбирать материалы.

Как составить схему внутренней канализации самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

  1. Все сантехнические приборы устанавливаются вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

Фото – вариант схемы канализации для частного одноэтажного дома

  1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
  2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
  3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

Фотография – установка сифона на кухонной мойке

  1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
  2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения производятся «в раструб», оснащенный уплотняющей манжетой для герметичности.

Система сбора и удаления стоков является безнапорной, поэтому отводная канализационная труба устанавливается с уклоном 1-2 миллиметра на метр ее протяженности. Соблюдать это правило нужно очень скрупулезно.

Фото – внутренняя канализация в частном домеПри недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

Фотография – стояк канализации с ревизией, из трубы диаметром 150 миллиметров.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Фото – схема прорыва гидрозатвора в сифоне

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Фановая труба должна быть защищена оголовком от засорения мусором и листьями. Они, чаще всего, изготавливаются в виде дефлектора, создающего восходящий поток воздуха для вентиляции.

Фото – вентиляционная система и фановая труба с дефлекторами

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в частном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Фото – вариант схемы компоновки канализационной системы в двухэтажном частном доме

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон в сторону стока должен составлять величину в 1-2 миллиметра на метр по тем же причинам.

Фото – схема устройства наружной канализацииЗадачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Факторы, оказывающие влияние на проектирование схемы

Они могут быть как объективными, вызванными конкретными условиями, так и субъективными, возникающими соответствующим отношением проектировщика.

К первым можно отнести уже упомянутую глубину промерзания грунта, влияющую на глубину заложения трубы наружной части канализации.

Также объективными причинами объясняется выбор способа фильтрации очищенной септиками жидкости. При устройстве канализации на глинистых грунтах с низкой водопроницаемостью вынужденно выбирается способ с использованием инфильтратов.

Фото – утилизация стоков в септиках с инфильтратом на глинистых грунтах

К факторам первой группы можно отнести отсутствие специальной закрытой шахты для размещения фановой трубы. Мы уже убедились в ее необходимости. В такой ситуации ее устанавливают с выводом через стену в пристенном варианте, крепление производится к стене с использованием кронштейнов.

Фото – стояк и фановая труба в при стенном варианте

Если установка фановой трубы в таком варианте также нежелательна, можно воспользоваться воздушным клапаном для сброса давления в стоке канализации.

Фото – воздушный клапан для стояка канализации в частном доме

Разновидности объектов канализации и их функционирование

Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:

  1. Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.

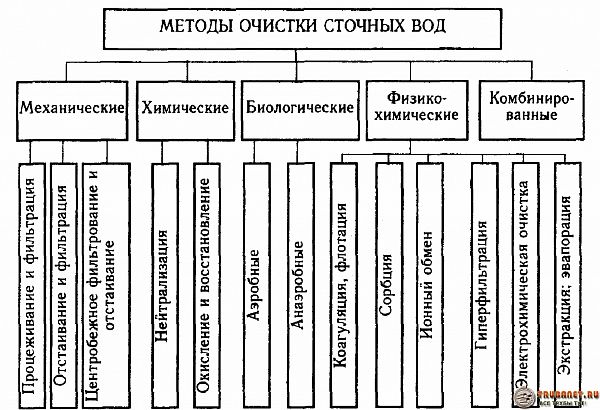

Фото – способы очистки кагализационных вод

Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.

Так, в емкости-накопителе производится химическая и бактериологическая обработка стоков. Дальнейшая доочистка происходит в фильтрующем колодце. Фильтр в данном случае состоит из гравия и песка. Хорошие результаты дает использование гранулированного шлака и битого кирпича, которые являются хорошими адсорбентами.

Фото – схема и устройство наружной канализации в частном доме через фильтрующий колодецКорпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.

Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.

Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.

Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.

Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.

Фото – схема канализации с многоступенчатой очисткой в частном домеВ последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.

Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип действия остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.

Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.

Глубина укладки и угол наклона труб к резервуару

Насколько глубоко нужно размещать элементы наружной части канализации, зависит от климатических особенностей региона строительства. Очевидно одно – самым опасным для трубопровода является его перемерзание, особенно, если он изготавливается из металлических материалов.

За этим явлением чаще всего его разрушение. Но самое неприятное состоит в том, что до наступления теплоты об эксплуатации канализации можно забыть. Только после того, как появится возможность раскопать систему, наступит время потратить деньги на ремонт и восстановление системы.

Фото – как устроить выпуск стояка канализации

Утепление трубы канализации

Фото – теплоизолятор для труб плюс греющий кабельЭто мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная труба не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Калькулятор расчета объема септика

Фото - калькулятор расчета объема септика

Введите параметры для расчёта
Суточное потребленние воды Q, литр/чел.
Количество потребителей K
Планируемое к-во очисток ёмкостей в год S



onClick=”finstr(this.form)”

Фото - таблица размеров бетонных колец
Септик – это очистительное устройство, которое должно вмещать в себя и перерабатывать необходимые объемы бытовых стоков. В первую очередь, нужно учесть, что септика в соответствии с санитарными требованиями должно хватать минимум на трехдневный цикл осветления/очистки сточных вод.

Проще говоря, минимальный объем камер очистительного сооружения соответствует суммарному трехдневному потреблению воды всеми жильцами частного дома. Должен быть также и определенный эксплуатационный запасе на случай пополнения в семье, т. е. увеличения числа потребителей.

Определение фактического суточного потребления воды одним человеком не является простым вопросом; так, согласно СНиП это 200 литров; данный показатель на сегодняшний день считается устаревшим ввиду повсеместного использования различных видов бытовой техники, использующей воду.

К примеру, считается, что:

  • принятие душа в течение 7 минут потребует 70 литров;
  • использование биде в течение 5 минут – 40литров;
  • однократное принятие ванны или джакузи – около 110литров;
  • за один цикл работы посудомоечной машины потребляется 15 литров;
  • на 1 смыв унитаза потребляется до 9 литров воды.

С учётом вышеизложенного, в данном калькуляторе Вам предлагается самим выбрать и занести в параметры для расчета суточное потребление воды одним человеком из диапазона 260-370 литров; таков средний разброс рекомендаций.

СНиП 2.04.03-85 в зависимости от расхода сточных вод выделяет:

  • однокамерные септики — при расходе сточных вод до 1 м3/сут;
  • двухкамерные — до 10 м3/сут;
  • трёхкамерные — свыше 10 м3/сут; поэтому выше прилагаемая схема не является обязательной, а служит лишь для демонстрации одного из возможных вариантов устройства септика.

Для малых хозяйств в качестве анаэробных емкостей из бетона чаще всего используются железобетонные кольца.Железобетонные канализационные сооружения отличаются своей надежностью, практически неограниченным сроком эксплуатации. Сопровождавшая их ранее проблема – недостаточная герметичность, теперь решается современными средствами гидроизоляции.МДС 40-2.200 рекомендует располагать днища резервуаров не ниже 3 метров от поверхности, что ограничивает количество колец в одной секции(камере) септика.

Активный объём септика (Vak) определяется как произведение суточного расхода воды одним потребителем(Q литров),количества потребителей (K) и количества дней (D) осветления (отстоя) стоков: Vak=Q * K * D. По рекомендации СНиП 2.04.03-85, при ежегодной выгрузке отложений, минимальное D принимают: 3,если поступление стоков до 5 м3/сут или 5,если поступление более 5 м3/сут. Кроме того,если планируется очищать емкость реже, чем 2 раза в год,то следует увеличить Vak на 20 процентов на осадочные отложения.

При определении высоты камер септика (например, из бетонных колец) следует также учитывать, что согласно п.3.35, МДС 40-2.200 высота воздушного объема над уровнем жидкости не может быть менее 500 мм.

Вместимость септика должна обеспечивать содержание суточного объема стоков. Количество канализируемой жидкости напрямую зависит от числа проживающих в частном доме людей. В первом приближении считается, что один человек потребляет в сутки до 200 литров.

Направления этих расходов вполне традиционны и связаны с хозяйственным и санитарно-гигиеническим потреблением. Таким образом, семья из 4-х человек потребляет в сутки порядка кубометра жидкости.

Более точно можно определить этот показатель, используя встроенный онлайн калькулятор.

Расчет объема фильтрующих сооружений для канализации частного дома

Следует понимать ответственность домовладельцев за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей канализации и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика может выполняться  как для однокамерной схемы, так и многокамерной. При объеме потребления за сутки порядка одного кубометра для полного биоценоза содержимого септика достаточно одной камеры.

При большем количестве стоков нужно использовать две или более емкости, которые устанавливается последовательно. Септики из двух или более камер, разделяются поровну, но возможно использование устройств, в которых первая камера занимает до 75% объема. Важно – выгребные ямы по санитарным нормам делать запрещается!

Фото – канализационная система с двухкамерным септиком и фильтрующим колодцемГлавное значение при разработке проекта септика для частного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Фото – схема канализации с трехкамерным септиком и полем фильтрации для очистки стоков

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Принципы устройства трубопровода канализации

Фото – раструбное соединение пластиковых труб канализацииОсновным отличием сливных систем от прочих трубопроводов является следующие особенности:

  1. Самотечность при работе в условиях атмосферного давления. Жидкость течет по трубам под действием гравитации по заранее заданному уклону.
  2. Скорость протекания устанавливается углом наклона трубы в сторону истечения. При этом его величина должна быть строго в пределах 1-2 миллиметра на метр. О причинах уже было сказано выше.
  3. Герметичность. Для самотечного трубопровода она обеспечивается раструбным соединением элементов с использованием резиновой манжеты для уплотнения.

При монтаже канализационной системы не допускается соединение труб с перекосом от общей оси. В противном случае между стенкой детали и манжетой образуется зазор с протечкой транспортируемой жидкости.



Какие трубы выбрать для канализации

Для систем удаления стоков используются трубопроводы из различных материалов:

  1. Керамические. Такой материал очень долговечен, он не подвержен никаким воздействиям агрессивных сред. К недостаткам можно отнести сложный монтаж и тяжелую логистику.

Фото – керамические канализационные трубы

  1. В течение многих десятилетий лидерами рынка были канализационные трубы из чугуна. Этот материал практически идеально подходит для указанного применения. Материал изготовления устойчив к коррозии в большинстве сред и имеет достаточно высокие прочностные характеристики. Точность раструбного соединения обеспечивается способом производства – литьем. Кроме того, применение для канализационных труб ковких модификаций чугуна позволяет при их монтаже использовать зачеканку для улучшения плотности соединения.

Для облегчения монтажа чугунных трубопроводов производится большой ассортимент фитингов.

Фото – чугунные раструбные трубы для канализации

  1. Трубы асбестовые. Никакие положительные характеристики асбестовых труб не отменяют одного момента – такие материалы запрещены к применению в жилищном строительстве.
  2. Пластиковые канализационные трубы на сегодняшний день практически вытеснили все остальные виды. Простая доставка и выгрузка, технологичность материала при монтаже и долговечность привели к тому, что они стали основными материалами для создания канализационных систем. Основной способ сборки трубопроводов – в раструб. Для внутренних систем основными размерами являются:
    • Для отводов от сантехнических приборов – диаметры 40 или 50 миллиметров;
    • Для стояка и фановой трубы – размер 100 или 110 мм;
    • Для отводной трубы от дома к септику 100, 110 или 150.

Фото – трубы канализационные пластиковые и фитинги к ним

Проведение трубопровода от дома к резервуару

Емкость, содержащая сточные воды, представляет собой первую точку риска в канализационной системе, где возможна утечка содержимого. В таком случае часть содержимого может попасть в окружающую среду, создавая возможность заражения местности и источников питьевой воды.

Смотреть видео

Поэтому установлено правило, определяющее установку накопительной емкости на расстоянии не менее 10 метров от жилого дома. Однако есть источники, которые регламентируют эту величину в 5 метров.

Следует понимать, что это случайное разночтение, но лучше придерживаться первого варианта установки. В этом случае будет невозможно предъявить претензии. Но, строго говоря, правильная установка емкости зависит от пропускной и фильтрующей способности грунтов на участке.

Обязательным является условие соблюдения уклона в тех параметрах, о которых упоминалось выше.

Для прокладки канализационной выходной трубы потребуется отрыть траншею необходимой глубины, определяемой уровнем промерзания грунта. Представим себе трудозатраты, связанные с выполнением этого требования, ведь нужно еще предусмотреть толщину дренажного слоя. Если в Московской области грунт промерзает до 1,8 метра, то глубина траншеи составит более 2,2. Поэтому многие предпочитают канавы мелкого заложения, утепляя трубы защитной рубашкой и греющим кабелем.

Фото – укладка наружной канализацииПорядок выполнения работ следующий:

  1. Производится разметка трассы с отметкой колышками или шнуром.
  2. Выемка грунта на глубину подключения порядка 60 сантиметров.
  3. Засыпка дренажа – на дно порядка 20 сантиметров гравия и 10 сантиметров песка.
  4. Проливка дренажа водой для уплотнения.
  5. Разметка уклона производится с использованием шнура и строительного уровня. Верхний конец на выходе из здания должен быть выше противоположного на 20 сантиметров при десятиметровом расстоянии.
  6. Укладываются трубы посекционно на глубину по схеме укладки, положение регулируется подложенными под них кирпичами и подсыпкой песком.
  7. Устанавливается греющий кабель, закрепляется скотчем.
  8. В процессе прокладки на трубу надевается термоизолирующий кожух.
  9. Труба с кабелем и утеплителем засыпается песком, затем вынутым ранее грунтом.

Использование для наружной сливной системы пластиковых труб обеспечит их целостность при сезонных подвижках грунтов, поскольку они достаточно эластичны, чтобы выдержать такие нагрузки. Устройство канализации в частном доме из этого материала обеспечивает ее работоспособность на срок до 50 лет.

Стоимость установке своими руками

Оплата услуг приглашенных специалистов стоит немалых денег. Но если проанализировать технологию монтажа по схеме разводки канализационной системы, становится очевидным, что нет в ней ничего, что нельзя было бы сделать самому.

Смотреть видео

Стоимость материалов можно просчитать уже на этапе проектирования, когда готова деталировка в соответствии с проектом. А суммарные затраты зависят от логистики, то есть – с учетом доставки до места монтажа.

Как повысить эффективность

Бесперебойная работоспособность сливной системы, прежде всего, обеспечивается качественным монтажом.

Смотреть видео

Единственное что можно посоветовать пользователю – установить дополнительно к схеме канализации измельчитель отходов под мойкой. Это в значительной степени защитит систему от образования засоров.
