Как сделать дымоход своими руками из стальной и керамической трубы

Фото: дымоход из оцинкованной стальной трубыКак показывает практика, дымоход из стальной трубы своими руками сделать не трудно. Данная тема очень актуальная. Ведь для обогрева своего жилья человек использует различные устройства:

  • печи;
  • камины;
  • буржуйки;
  • газовые котлы;
  • твердотопливные котлы.

Только ни одно их перечисленных устройств не сможет функционировать без установленного дымохода. Такая конструкция обеспечивает вывод отработанных газов из топки, а та в свою очередь освобождается для принятия сквозь поддувало новой порции кислорода. Вот так выглядит обустроенный самодельный дымоход в доме:

Своими руками такие конструкции выполняют из разных материалов:

  • кирпича;
  • нержавейки;
  • керамики;
  • асбестоцемента.

Дымоход из кирпича и асбестоцемента потребует заливки фундамента, потому, что такое сооружение отличается большим весом. Кладка ставит за условие наличие определенных умений, а асбестоцемент не простоит длительное время.

фото: красивый дом с трубой

К долгослужащим материалам для дымохода относится керамика и стеклокерамика. Но, на данное время эти стройматериалы отличаются высокой стоимостью. По совместным характеристикам нержавейка не уступает описанным вариантам.

Но, самыми недорогими становятся стальные трубопрокатные изделия. Они отличаются сравнительно небольшим весом, и соединение готовых модулей легко выполняется без посторонней помощи.

Имея навыки работы со сварочным оборудованием, дымоход из металлических трубопрокатных изделий несложно сварить самостоятельно. Хотя, собрать уже готовые элементы гораздо проще.

Производители предлагают полный набор деталей для конструкции из стальных изделий, это:

  • тройники;
  • крепления (хомуты);
  • отводы;
  • заслонки;
  • заглушки;
  • трубы.

Видео

Изготовление трубы дымохода,воздуховода из жести оцинкованной своими руками.

Еще одним достоинством металлического трубопрокатного сортамента является их устойчивость к коррозийным образованиям. Так или иначе, конденсат будет присутствовать обязательно.

От влаги, которая собирается быстро разрушаются дымоходы из кирпича, потому, что растрескивается кладка. Со железным вариантами может «поспорить» только керамика. Но, в этом случае покупателя ожидает высокая цена.

Типы конструкций из стали

Такие сооружения делят на следующие:

  • Дымоход с одной стенкой.
  • С двумя стенками. В таких видах между двумя различными по объему заготовками расположен утеплитель стойкий к возгоранию.
  • Коаксиальные. С двумя стенками, но без утепляющей прослойки между ними.

Фото: трубка с двумя стенками для вывода дымаПервый вид дымохода применяют в зонах, где теплые климатические условия. Третий вид подходит для газовых котлов.

А вот второй вид относят к популярному варианту, потому, что утеплитель снижает конденсат, в результате сооружение может прослужить очень большой срок.

Как выполнить расчеты

Фото: расчет на калькуляторе в строительствеДиаметр, высоту и толщину стенок трубы при строительстве необходимо определить точно. При этом важно не допустить никаких ошибок. Ведь диаметр дымохода должен быть достаточным для вытяжки переработанного газа. И вместе с этим тяга не должна быть очень большая.

Если это труба для котла, первоочередным источником при выборе становится инструкция от производителей. При условии, что в паспорте этих данных не оказалось, то подсчеты производят, учитывая объем и высоту топки.

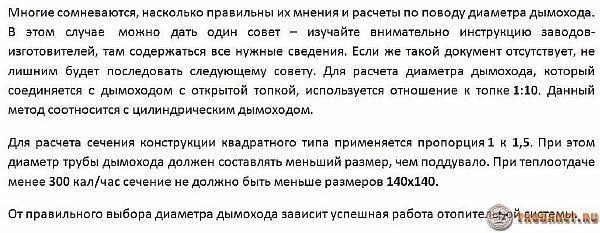

Фото: определим диаметр дымоходной трубыС высотой железных труб немного труднее. Чем больше высота такой трубы, тем больше тяга. И насколько нужно удлинять трубу – это непростой вопрос. При определении расстояния от печки до оголовка берут специально разработанные формулы и программы.

Но, одно условие при таких расчетах остается одинаковым – как минимум на 50 см дымоход должен быть выше от козырька кровли, и на вертикальных участках его высота может составлять не меньше пяти метров.

Видео как рассчитать высоту

Как расчитать высоту дымохода!
Толщина стенок используемых труб должна быть от трех до пяти миллиметров. На выходе из печки минимум 5 и более миллиметров. На верхних участках разрешают использовать трубу от трех миллиметров.

Как сделать дымоход из стальной трубы

Как сделать дымоход своими руками из стальной и керамической трубыДымоходы из железной трубы популярны как при строительстве промышленных объектов, так при обустройстве частного дома.

Смонтировать такое сооружение легко, проводится монтаж по принципу сборки металлоконструкции, а это проще, чем создание кирпичной кладки. Процесс соединения состоит из ряда последовательных действий.

Подготовка материала

Для изготовления понадобится, запастись материалом, количество которого необходимо заранее определить путем расчёта, и инструментом.

Что нам понадобиться:

  • фитинг — переходник от печи к трубе;
  • труба из нержавеющей стали, 1 штука на метр контура;
  • шибер;
  • огнеупорная прокладка для обустройства прохода через потолочное перекрытие и крышу;
  • оцинкованные пластины;
  • изоляционный материал;
  • оголовок дымоходный;
  • хомуты, которые будут фиксировать места стыков;
  • крепежи, для закрепления канала к стене;
  • конденсационный сборник;
  • материал для герметизации стыков, выдерживающий высокие температуры;
  • проволока, винты и гвозди.

Можно купить готовый комплект дымохода, в котором есть всё необходимое для его сборки.

Важно! Стоит знать, что трубы для размещения внутри и снаружи помещения, должны быть изготовлены из разного вида стали. У внутренней, коэффициент механической прочности допускается меньше, чем у внешней, а вот жаропрочность должна быть более высокой.

Инструмент:

  • дрель с комплектом свёрл;
  • электрический лобзик;
  • отвёртка;
  • дюбеля;
  • молоток.

Может понадобиться и другой инструмент, всё зависит от модели дымохода.

Монтаж одинарной конструкции

Дымоходы бывают наружными и внутренними, и любой из них можно изготовить своими руками имея предварительно сделанный чертёж.

Пошаговый процесс установки дымохода, после монтажа печи, выглядит следующим образом:

  1. Присоединяется дымоход к патрубку отопительного прибора при помощи адаптера. В данном действии очень важна герметичность шва. Поэтому, на осадочную часть переходника наносится герметик, надевается на консоль и фиксируется хомутом.
  2. Монтируется отвод под нужным углом (90, 60, 45, 30 градусов), это зависит от выбранной модели. Для этого, к установленному элементу прикрепляется тройник, имеющий специальный отсек для конденсата и ревизии. Он фиксируется термостойким герметикам и крепится хомутом. Также собираются все остальные сегменты.
  3. Проделывается проём для трубы в стене или потолке — это зависит от выбранного типа конструкции. Если внутренняя модель, то в потолке, при наружной — в стене. При наличии монолитной стены, после того как труба установлена, достаточно будет заделать цементным раствором щели. В случае с деревянными перегородками, или с любым горючим материалом, дырка делается в 2 раза больше диаметра самой трубы. Место прохождения её через стену следует изолировать посредствам асбестового листа или шнура, которым оборачивается данное место дымохода. Кроме того, сам канал обрабатывается оцинкованными листами или асбестовыми плитами, сооружается что-то похожее на короб.
  4. Монтируется второй отвод — тройник, нижнее его отверстие предназначено для установки сборника конденсата.
  5. Собирается прямая часть железного дымохода, путём соединения всех сегментов.

Как сделать дымоход своими руками из стальной и керамической трубы

  1. Фиксируется с помощью кронштейнов, которые прикрепляются к стене.
  2. Устанавливается защитный зонтик на верхний конец трубы, для того, чтобы внутрь не попадало ничего из вне.
  3. Устанавливаются растяжки — при необходимости.
  4. Производится первичное затапливание печи. Проверяется герметичность всех стыков, и есть ли участки на стенах, которые сильно нагреваются.

К сведению! При самостоятельной установке внутреннего дымохода, нужно на переходнике от котла или печи сделать задвижку, это позволит сохранять тепло. А также, балки и стропила, которые расположены на чердаке, должны находится дальше от дымохода.

Как сделать дымоход своими руками из стальной и керамической трубы

Установка сэндвич — канала

Как сделать дымоход своими руками из стальной и керамической трубыСэндвич система — это две трубы, которые имеют разный диаметр, они расположены одна в другой, а промежуток между ними заполнен утеплителем.

Обойдётся такое сооружение дороже, но его цена оправдана высокими эксплуатационными характеристиками. Установка данной модели проще, так как их поверхность имеет меньшую температуру, чем одинарные.

Отличительная черта монтажа сэндвич конструкции — процесс сборки производится строго снизу вверх, путём помещения узкого конца внутренней верхней труба в собранный нижний участок. Это позволит конденсату проходить по каналу, и не просачиваться наружу.

В остальном процесс монтажных работ схож: обработка швов герметиком и крепление дымохода хомутами и кронштейнами к стене (расстояние от стены не меньше 15 см), к концу крепится дефлектор ЦАГИ (он фиксируется на саморезы).

Сам монтаж дымохода выглядит следующим образом:

  • Возведение начинают от печки и переходят к верхней части, где расположенный оголовок. Каждый отрезок, который «садят» сверху, обязан заходить в часть, расположенную снизу.

Фото: дымоход из стальной трубы своими руками

  • У основания печки следует сделать отверстие. Оно понадобится для чистки дымохода. Это может быть дверка или стакан, который можно снимать.

Фото: дверца для прочистки дымовыводящего трубопровода

  • Стыки, отводы и т.д. соединяют хомутами и смазываются термоустойчивым герметиком.

Фото: хомут

Фото: стык заделывают термоустойчивым герметиком

  • Крепеж на вертикальных зонах производят с дистанцией в полтора или 2 метра. Горизонтальные дистанции не должны быть более одного метра.

Фото: Крепежи производят с дистанцией в два метра

  • В зонах, где дымоходная стальная труба проходит сквозь стенку и потолок, проем для нее делают большего объема.

Фото: проем для выхода дымовыводной трубки

  • Нельзя, чтобы дымоотвод проходил вплотную к материалу кровли или перекрытию. Промежуток закрывают пластинами из металла, а проходной стакан закрывают утеплителельным материалом и нержавеющей сталью.

Фото: дымоходная изоляция в потолке

  • На финальном этапе выполняют установка зонта от дождя. Он отлично защищает постройку от попадания дождевой воды, снега и грязи.

Фото: дымоходный зонт от дождя

Правила, которые необходимо знать при обустройстве дымохода

Изготовить дымоход не сложно, главное придерживаться некоторых нюансов, которые важны при его обустройстве:

  • расположение трубы над поверхностью крыши — чем она выше, тем лучше тяга, но делать её более чем на 2 метра над домом нет смысла;
  • крепление — если модель наружная, то кронштейны располагаются на расстояние 1,5 метров, и все крепится в трёх местах;
  • соединение — конец вышестоящей трубы должен смотреть вниз, то есть, верхняя одевается на нижнею, иначе дым будет просачиваться, а в щели будет попадать дождевая вода;
  • дефлектор или зонтик — обязательная деталь, которая защищает от осадков.

При протапливании печи в течение нескольких недель, возможен запах и небольшое задымление от нагревания герметика и масел, этого не стоит пугаться.

Важно знать! Запрещено соединять в одну систему труб, имеющих разный диаметр, так как это может вызвать пожар и вызвать угар, так как сквозь щели в помещение будет поступать дым. Нельзя продолжать кирпичную модель металлическими трубами. Единственный способ совместить их — путём гильзования стальной трубой кирпичную.

Керамический дымоход

Керамические дымоходы сегодня завоёвывают популярность, так как: прочен, безопасен, экологичен. Они взяли всё лучшее от кирпичных и стальных систем. Основной минус — высокая цена комплектующих.

Состав комплекта

Монтаж дымохода из керамики простой, и его легко сделать своими руками. Ведь он монтируется из готовых частей, они соединяются при использовании специального состава, самим изготовить которые не получится.

Комплект состоит из:

  • основания имеющего отвод для конденсата;
  • элемента для соединения с патрубком;
  • ревизионной ячейки с дверкой;
  • облегчённого блока для отделки снаружи;
  • набора для обработки надкровельного участка;
  • изделия для изоляции, имеющего негорючие свойства;
  • пастообразного клея.

Кроме того, потребуются крепежи, облицовочный огнестойкий материал, штукатурка, натуральный камень, керамическая плитка.

Правило сборки

По технологии и нормативам, дымоход следует располагать не дальше 2 метров от генератора, а вот от стен и перекрытий по возможности подальше.

Процесс установки требует соблюдения ряда правил:

  • наличие фундамента, который покрыт огнезащитным средством;
  • установку необходимо делать снизу, с цокольной части, и передвигаться к кровле;
  • фиксировать сегменты следует специальным клеевым составом, он продаётся в наборе;
  • труба должна иметь диаметр больше, чем у патрубка, присоединённого к теплогенератору;
  • в качестве теплоизоляционного материала использовать минеральную вату и штукатурку;
  • участок, где соединяется труба и кровля, следует оборудовать фартуком из металла;
  • при горючести кровельного материала, нужно смонтировать искрогаситель.

Как сделать дымоход своими руками из стальной и керамической трубы

Если дымоходный контур тянется на протяжении 4 метров без крепления, то требуется его армирование, при использовании железных прутьев, для которых имеются специальные отверстия.

Способ монтажа

Все предназначенные детали для дымохода из керамики в своём составе содержат шамот, он помогает противостоять высоким температурам, и значительно увеличивает срок эксплуатации.

Низ дымохода — основание, имеет отверстие для выхода конденсата, который выделяется при выведении продуктов горения. Жидкость скапливается, и выходит в канализацию, оборудованную заранее.

На основание устанавливается тройник, оснащённый ревизионным отверстием, через которое проводится осмотр и чистка системы отопления. При протапливании печи его необходимо закрывать дверкой. Все остальные элементы монтируются в соответствии с инструкцией производителя, и поэтому произвести сборку не составит труда.

Подготовка и нанесение клея

Для герметичности стыков элементов применяется специальный клей, имеющий кислотостойкие свойства. Состав можно приготовить самостоятельно, на основе сухого порошка.

Берётся 7 частей сухого концентрата и 1 часть воды. Температура при замешивании должна быть комнатная, консистенция получается густой.

Сразу состав кажется сухим, но пройдёт 7 — 8 минут, и он станет пастообразным. Использовать его нужно в течение 30 минут, потом он утрачивает свои свойства. Наносится на места стыковки, которые нужно перед этим смочить. Остатки клея следует удалить, снаружи — для придания эстетичного вида, изнутри — чтоб не собиралась сажа.

Если хотите произвести декоративную отделку дымохода, то следует оставлять свободный доступ к смотровому окну.

Дымоход из кирпича

Как сделать дымоход своими руками из стальной и керамической трубыДанные дымоходы известны давно, они применялись при возведении печей в деревенских домах много лет назад. Есть 2 способа, как можно изготовить дымоход:

  1. На печь — лёгкий вариант;
  2. Кладётся рядом и подсоединяется при помощи переходника.

Структура кирпичной кладки, это:

  • рабочий участок — расположенн ниже потолка;
  • внешняя часть — проходящая через перекрытие с распушкой до крыши;
  • шейка с оголовком — труба, проходящая через кровлю оборудованная «выдрой».

Такой дымоход является тяжёлым устройством, и его рекомендовано устанавливать только при наличии кирпичной печи.

Более подробно узнать как произвести кладку печной трубы из кирпича своими руками смотрите в этой статье.

Утепление дымохода

У многих может возникнуть вполне уместный вопрос – почему следует утеплять дымоход? Ведь это обходится не очень дешево.

Но, в правильном уходе, изоляция играет очень важную роль. Ошибочно думать, что теплоизоляция никак не меняет температуру в помещении.

Если сравнить эту работу с аналогами, который проводят со стенками или перекрытиями, то она будет немного отличаться.

Стены покрывают утепляющим стройматериалом до создания защитного кожуха, который не позволяет теплому воздуху выходить наружу. А вот дымоход таким путем защищают от регулярных изменений температурного режима.

Многим известен такой термин, как точка росы. Это зона появления конденсата. Этот процесс естественный и возникает при разнице температурных показателей.

Изменения температуры проходят постепенно и не так часто, а это в значительной степени уменьшает влажные образования.

В случае с дымоходами все выглядит совсем по-другому. Стальные изделия для вывода отработки горения прогреваются и стынут быстро. В результате объем конденсата становиться выше.

Видео

Дымоход из 159 трубы /// Дешевый дымоход /// дымоход своими руками
А близко расположенным элементам это наносит значительный ущерб. Это особенно ощутимо при работе канала от газового котла, где происходит нагрев до значительных показателей температуры.

ВАЖНО! Необходимо знать, что конденсат – это не только влага и пар. Это концентрация разных микроэлементов, кислот и прочих продуктов сгорания. Если простой конденсат высыхает за короткое время и не так впитывается, то влага на трубах от печки свое пагубное действие выполняет быстро.

От такого влияния металлический дымоход начинает покрывать ржавчина. Также влага стекает в середину котла, а этого допускать нельзя.

Варианты утепления

Есть множество средств, которые позволяют произвести изоляцию печного канала. Металлические дымоотводы чем-то напоминают асбестовые. Поэтому самостоятельно произвести действия можно за короткое время.

Трубы часто устанавливают на выходах от газового нагревателя, этому способствует их небольшой вес и мобильность. Укладывать эти изделия своими руками совсем нетрудно. Дополнение ко всему этому: из стали просто сделать согнутый вывод и провести его так, как этого требует определенная конструкция.

Видео

Утепление дымохода часть 3 (заключительная)

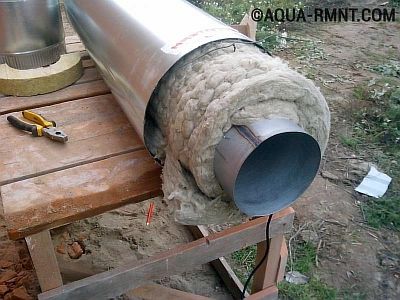

Сам процесс действий легкий. Патрубок оборачивается слоем минеральной ваты и ее закрепляют. Затем все закрывается кожухом.

Если сравнить с асбестовым вариантом, то патрубок из стали потребует утеплителя с большей толщиной. Также отличаться будут методы крепления материала на дымоотводе их стали.

Фото: дымоотвод из стали утепление и крепление

Несколько слов о безопасности

Существуют некоторые требования к безопасному использованию. Важно не только соорудить такую систему своими руками правильно, но и использоваться он должен тоже по строгим правилам:

  1. Для растопки нельзя применять горючую жидкость и легкозагорающиеся материалы. В твердотопливных обогревательных устройствах не разрешают укладывать дрова, которые по протяженности длиннее длины топки.
  2. Нельзя использовать дымоходные трубы для сушки белья и других предметов гардероба.
  3. Не разрешается производить очистку методом выжигания сажи, это может закончиться быстрым выходом из строя.
  4. Нельзя для очистки брать в работу хлоросодержащие вещества.
  5. Любая попытка заливать пламя в топке водой может закончиться плачевно.
  6. Чистку дымохода советуют проводить минимум 2 раза в полгода.
  7. Не меньше двух раз в году рекомендуют выполнять техобслуживание.
  8. Чтобы не возникало дополнительных проблем с функционирование дымовыводящего канала, необходимо четко придерживаться советов, которые излагают производители. Не стоит пытаться применять теплогенерирующие приборы любым другим способом.

Видео

Типичные ошибки при установке печей и дымоходов

ВАЖНО! Влияние дымохода на уровень безопасности очень большое. По этим причинам правильность его функционирования проверяют органы Пожарного надзора. Без их письменного акта-разрешения смонтированная своими руками стальная конструкция не будет подключена к газовым сетям.

Аргументы за самостоятельную постройку

Красивый и функциональный самодельный дымоход можно соорудить легко, если внимательно прочитать все изложенные рекомендации. При этом есть возможность сэкономить значительные средства.

Фото: дымоотвод из стали своими руками

Также конструкция своими руками, в отличие от модульного варианта, позволяет обойтись без многих дополнительных работ. Ведь в некоторых случаях использование модульного дымохода может быть сильно ограничено.

А в случае сомнения всегда можно обратиться за помощью к профессиональным мастерам. Они дадут грамотный совет или окажут помощь грамотными монтажными работами.
