Тёплый пол в ванную под плитку – от выбора до монтажа


Ванная занимает значимое место в жизни человека, где проводится значительная часть времени. Естественно, что атмосфера в этом помещении должна быть комфортная, а пол тёплый.

Плитка является самым распространённым материалом для пола в ванной комнате, однако, она холодная на ощупь.

Поэтому, разумно и рационально сделать в ванной под плитку – систему тёплый пол.

Почему тёплый пол и плитка?

теплый пол в ванну под плитку

Керамическая плитка отлично подходит для ванной комнаты и санузла, в которых всегда повышенная влажность. Она лучше других материалов таких, как ламинат или линолеум. Ведь она противостоит влаге и не впитывает её, просто моется, а смотрится красиво и оригинально.

Сочетание в ванной плитки с тёплым полом — это вообще беспроигрышный вариант, так как она имеет следующие преимущества перед другими покрытиями. Перечислим их:

  • долговечность;
  • не подверженность воспламенению и деформации под воздействием температуры;
  • устойчива к воздействию воды;
  • долго удерживает накопленное тепло;
  • способствует надёжной защите нагревательных элементов от повреждений.

Кроме того, керамику можно класть на любой вид тёплого пола: водяной, электрический и инфракрасный.

Устройство и принцип работы тёплого пола

Главная особенность тёплого пола — это его способность равномерно нагревать половое покрытие. В качестве носителя тепла может выступать вода или электрическая энергия. Особенность монтажа (шаг, толщина стяжки) и мощность системы отопления напрямую связана с эффективностью её работы.

Нагревательный процесс происходит постепенно, слоями. Сначала, нагревается сама система (кабель, трубы, мат), затем тепло переходит на стяжку и только после этого происходит обогрев напольного покрытия.

Важный момент при укладке тёплого пола в ванной — выбор гидроизоляционной плитки и защита системы от попадания влаги через покрытие. Поэтому, плитку следует выбирать с повышенным уровнем влагонепроницаемости и имеющую специальный защитный слой от проникновения влаги.

Фото — Монтаж тёплого водяного пола

Принцип действия отопительной системы зависит от её вида:

  1. Водяная — по трубам, которые монтируются под пол, происходит циркуляция воды. Они подключаются к центральному отоплению или специальному бойлеру. Кроме того, устанавливается насос, он способствует циркуляции жидкости. Поверх труб заливается бетонная стяжка, на которую укладывается керамическая плитка.
  2. Электрическая — её нагревание осуществляется по проводам.
  • отдельным — они укладываются по площади помещения с установленным шагом;
  • объединённым в маты — это более простой способ монтажа.

В большинстве случаев, плитка на электрический тёплый пол в ванную клеится на специальный клей, и не требуется стяжка.

Преимущества и недостатки данной системы обогрева

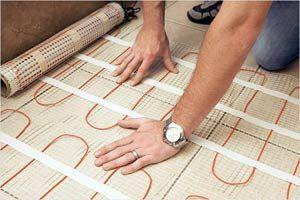

Фото — Электрический тёплый пол

Главный плюс тёплого пола в ванной — создание комфортной температуры и продления срока службы пола. Кроме этого, он равномерно прогревает помещение, в отличие от радиаторов, которые могут сильно нагревать пространство вокруг себя, а вдалеке, пол может оставаться холодным.

Использование данного вида отопления в ванной не оказывает отрицательного воздействия на плитку — её прочность и долговечность.

Ещё одно достоинство данной системы — оно прогревает не воздух (что делает его сухим), а пол и предметы на нём, которые затем отдают накопленное тепло. Поэтому, использование системы «тёплый пол» – создание благоприятного микроклимата в ванной. Температура внизу комнаты будет выше 2 — 3 градуса, чем вверху, а это считается наиболее полезным для здоровья.

Кроме того, конструкция выглядит эстетично, и не портит внешний вид ванной комнаты, ведь все её детали скрыты под плиткой, а на стене закреплена лишь панель управления.

Встроенный термостат позволяет регулировать уровень температуры, особенно это касается электрических моделей, где возможно устанавливать параметры с точностью до одного градуса.

Важный момент — это экономичность системы, она нагревается быстро, после чего можно задать более слабый режим, при котором будет поддерживаться нужная температура в ванной.

Использование тёплых полов в 4 раза понижает затраты на электроэнергию, в отличие от обогрева нагревательными приборами.

Стоит отметить, что тёплые полы разных видовобладают разными положительными и отрицательными сторонами.

Тип пола Плюсы Минусы
Водяной Эксплуатация экономичней электрического Дорогой и сложный монтаж Уменьшает площадь, так как поднимает полы на 10-15 см Конструкция тяжёлая и не пригодна к установке в ванных помещениях многоквартирных домов
Электрический Процесс установки несложный, однако, требует заземления и соблюдения правил при подключении электроприборов Эксплуатация обойдётся не дешево Наличие электромагнитного излучения, хотя его вред сильно преувеличен (оно не выше чем от телефона), а при использовании инфракрасных видов, его вообще нет

Типы систем

По своей конструкции тёплые полы квалифицируются на две группы: водяные и электрические:

  1. Водяные тёплые полы в качестве теплоносителя выступает вода или специальная незамерзающая жидкость, которая циркулирует в пластмассовых трубах. Подключается устройство к центральному или автономному источнику питания.
  2. Электрические включают в себя кабель разного сечения, который подпитывается от электроэнергии. Эта система надёжна, и отлично подходит для установки в ванной. В основе электрической системы лежат провода из специальных сплавов. Их состав подобран так, что электроэнергия преобразуется в тепло, которая передаётся половому покрытию. Регулировка температурным уровнем осуществляется при помощи терморегулятора.

Стоит отметить и систему с саморегулирующимся кабелем. В ней, токопроводящая жила заменена на полупроводник, с помощью которого происходит автоматическая регулировка нагрева, в зависимости от температуры в комнате. Использование данной модели предотвращает перегрев системы и экономит электричество.

Электрические тёплые полы отлично подходит под половое покрытие — плитка. Кроме того, плитку можно монтировать в ванной не опасаясь удара током, так как нет прямого контакта с нагревательными элементами, они находятся под стяжкой.

Электрический пол под плитку бывает нескольких видов: кабельный, греющие маты, инфракрасная плёнка или стержни. Чтобы выбрать правильно модель для ванной, нужно иметь представление о каждом виде.

Инфракрасная плёнка

Фото — Тёплый пол из инфракрасной плёнки

Инфракрасная плёнка — самый современный вид полов с подогревом. Представляет собой многослойную конструкцию из углеродных полос, служащих нагревательными элементами, которые уложены на подложку не проводящую ток. Характерная черта — небольшая толщина 0,4 мм, что является огромным плюсом.

При укладке плёнки в ванной под плитку требуется производить заливку системы, лишь такой способ монтажа подходит для помещения с высокой влажностью. Стоит отметить, что не для любой инфракрасной модели подходит мокрый способ монтажа, только если нагревательные элементы уложены не полосами, а в сплошную.

Нагревательные инфракрасные стержни

Вариант инфракрасные стержни — сочетает в себе кабельный и плёночный вид полов. Вместо углеродных полос в данной системе углеродные стержни, они тоже крепятся к тонкой непроводящей основе. Монтаж можно производить как на стяжку, так и на слой клея.

фото - стержневый инфракрасный тёплый пол

Кабельный электрический тёплый пол под плитку в ванной

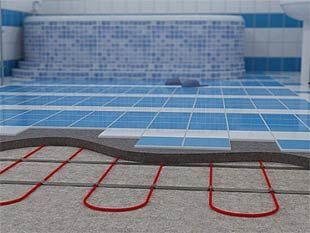

Фото — Кабельный тёплый пол под плиту

Кабельная модель — это самая простая конструкция. Электропровод с большим сопротивлением, имеющий токопроводящую жилу. Ток протекает по ней и нагревает кабель, который бывает одно и двухжильный.

Первый вариант дешевле, но монтаж усложняется тем, что оба конца кабеля необходимо тянуть к одной точке электросети. В случае с двухжильным кабелем, такой потребности нет, ведь обе жилы уже соединены между собой.

Все системы кабельного типа укладываются змейкой, поверх которой делается стяжка (слой 30 — 40 мм), и только когда она высохнет, клеится плитка на пол в ванной.

Греющие маты

Маты — в основе двухжильный кабель, закреплённый на специальной сетке с определённым шагом (9 см). В среднем, ширина матов 50 см, а вот длина варьируется в зависимости от модели.

Монтаж нагревательных матов теплого пола под плитку из кафеля – подробная статья с видео инструкциями.

Процесс укладки матов простой, их пластиковая основа легко режется, доступно выполнять необходимые изгибы. Плюс такой систем — нет необходимости вбетонной стяжке, так как используется кабель небольшого диаметра, а плитка устанавливается на тонкий плиточный клей.

Фото — Рулон электрических матов для тёплого пола

Тёплый водяной пол под плитку в ванной

Водяной  тёплый пол в ванную под плитку рекомендовано устанавливать в частных домах. Регулировка температурного уровня осуществляется при помощи термостата, а при подключении к центральному отоплению на прямую зависит от него.

Представляет собой конструкцию из двух труб: подающую и возвратную. Первая наполняется водой, поступающей от водонагревательного устройства, а во второй собирается уже остывшая вода, которая снова поступает в нагревательный источник (котёл, бойлер). Циркуляцию жидкости по трубам обеспечивает насос.

Монтаж водяного тёплого пола в ванной более сложный, ведь требуется подключение его к источнику с горячей водой, для этого необходима установка специального отопительного котла.

Хотя возможно подключение к центральному отоплению. Однако, в квартирах со старой планировкой, такое подключение запрещено. Допустимо подсоединение к полотенцесушителю или к трубе с горячей водой, но даже для этого требуется специальное разрешение, так как это относится к перепланировке.

Фото — Конструкция тёплого водяного пола

Важно знать! В случае с подключением к горячей воде, из крана будет течь вода, имеющая не высокую температуру, так как она остынет, пока будет проходить по системе.

Поэтому, в домах, не обустроенных индивидуальным отоплением, от такого варианта стоит отказаться, и обратить внимание на электрическую модель.

Подготовка к монтажу кабельного пола в ванной комнате под плитку

Прежде, чем приступить монтажу тёплого электрического пола под плитку в ванной комнате своими руками, обязательно нужно продумать схему укладки и расстановку мебели. Для правильной вентиляции требуется наличие зазора 3 мм, поэтому, где будут стоять низкие предметы, нагревательные элементы не прокладываются.

Затем нужно подготовить необходимый материал и инструмент, после чего можно приступать к укладке тёплого пола под плитку в ванной.

Материал и инструменты

Стандартный комплект материала для тёплого электрического пола состоит из:

  • рулонной термоплёнки;
  • проводов, в том числе для терморегулятора;
  • термодатчика;
  • битумной самоклеящейся изоляции;
  • зажимов;
  • полиэтиленовой термоустойчивой плёнки;
  •  терморегулятора с монтажной коробкой;
  • скотча.

Кроме того, если вы планируете делать монтаж своими руками, то нужно запастись инструментом, который вам понадобится в работе, это:

  • рулетка — для разметки схемы монтажа пола;
  • плоскогубцы — ручка у них должна быть из диэлектрического материала, для работы с проводами;
  • уровень — для выравнивания поверхности;
  • набор универсальных разводных ключей;
  • отвёртки;
  • шлифмашинка;
  • перфоратор;
  • шпатель зубчатый.

Укладка утеплителя

Перед укладкой утеплителя необходимо подготовить поверхность:

  • демонтировать старое половое покрытие в ванной, при наличии толстого слоя бетонной стяжки её лучше тоже сбить, иначе вся конструкция значительно уменьшит высоту помещения;
  • очистить основание;
  • выровнять поверхность, при значительных дефектах и перепадах высоты можно произвести заливку цементной стяжки (тонкий слой).

После проведённых подготовительных работ, можно переходить непосредственно к утеплению основания. Это необходимо, чтобы вырабатываемое тепло не уходило под нижние конструкции пола. В качестве такого материала можно использовать полипропилен или пенополистирол.

Для более хорошей изоляции, рекомендовано укладывать два слоя плит. Возможно, использовать как теплоизолятор — насыпной керамзит, однако он имеет более высокую степень теплопроводимости.

Для избегания соприкосновения утеплителя и нагревательных элементов, сверху него следует положить металлическую сетку.

Монтаж

После проведения всех подготовительных работ можно переходить к самой укладке тёплого пола. Пошаговый процесс выглядит следующим образом:

  1. Рулон с термоплёнкой раскатывается по полу в ванной комнате, медные контакты должны быть расположены вниз.
  2. Осуществляется закрепление плёнки. С одной стороны зажим устанавливается внутри плёнки, с другой снаружи.
  3. Все линии разреза изолируются при помощи битума.
  4. Плёнка закрепляется скотчем, чтобы предотвратить случайный сдвиг.

В случае, если используется кабельный вариант, то предварительно нужно на основание закрепить монтажные планки при помощи самореза. После чего укладывается кабель, его фиксация осуществляется отгибающимися усиками расположенными на планке.

Термодатчик для тёплого пола

Теперь можно приступить к его подключению. Сначала, производится установка терморегулятора в запланированное место. От нагревательного устройства к нему проводятся провода согласно схеме, лучше их спрятать под плинтус. Чтобы избежать неровности, под провода следует сделать специальные бороздки.

Подключаются провода к нагревательному мату с помощью зажимов, для этого нужно срезать изоляцию на проводе, вставить его в зажим и закрепить плоскогубцами. На место соединения со всех сторон наносится термоизоляция. Концы проводов с другой стороны подсоединяются к установленному терморегулятору по схеме.

Фото — Установка терморегулятора

Следующий шаг — нужно закрепить к полу выносной термодатчик. В теплоизоляции делается разрез, помещается головка датчика вблизи с кремниевой полоской, и закрепляется на битумной основе при помощи изоляции. Затем, согласно инструкции датчик необходимо подключить к терморегулятору.

Важно! Следует размещать датчик в удобном и легкодоступном месте.

Завершающая проверка работоспособности

После подключения системы, её нужно проверить на работоспособность. Каждую нагревательную полосу следует проверять отдельно. В случае, с кабельным полом проверяется сопротивление греющего кабеля, допустимое расхождение от паспортных данных — 10%, а также, напряжение на клеммах терморегулятора. После этого, включается нагрев и проверяется работа таймера.

Если все работает нормально, то можно переходить к завершающему этапу — укладке плитки.

Укладка плитки на электрический пол

Чтобы, установка плитки на тёплый пол прошёл без проблем, следует соблюдать некоторые рекомендации:

  • на гидроизоляцию уложить малярную сетку, и уже на неё заливать слой стяжки (1 см);
  • поверх гидроизоляции сделать обшивку пола гипсоволокном, закрепив их на саморезы, важно не повредить нагревательные элементы.

Так как ванна — это место повышенной влажности, то в плиточный клей стоит добавить антигрибковую затирку. Выбирая плитку для тёплого пола в ванную комнату нужно учитывать не только дизайн помещения, но и такие характеристики, как: износоустойчивость, повышенная прочность, устойчивость к высоким температурам и лучше, есть она будет матовой, с антискользящим покрытием.

Фото — укладка плитки на тёплый пол

Перед укладкой плитки на тёплый пол необходимо произвести заливку стяжки. Если укладывался нагревательный кабель, то потребуется бетонная стяжка, а при использовании инфракрасной плёнке достаточно тонкого слоя клея.

Но желательно перед стяжкой, на нагревательный элемент положить слой утеплителя. При нагреве стяжка расширяется, поэтому следует перед её заливкой, по всему периметру площади приклеить демпферную ленту.

Клеить плитку в ванной следует с участка, который находится на виду. Клей нужно наносить зубчатым шпателем, минимальная толщина слоя — 5 см. Для того, чтобы швы были ровные, между плитками устанавливаются специальные крестики. Включать тёплый пол можно, когда клей полностью высохнет, обычно это происходит через несколько дней.

Советы специалистов

Чтобы система тёплого пола под плиткой работала более эффективно и не перегревалась, нужно придерживаться следующих правил:

  • расстояние между полом и стенами должно быть 5 см;
  • запрещено располагать рядом с тёплым полом радиатор, минимальное расстояние — 10 см;
  • нельзя ставить на такой пол мебель без ножек;
  • шаг между линиями должен быть 8 — 9 см;
  • передвигаться в процессе работы по полу следует в мягкой обуви, чтоб не повредить нагревательные элементы;
  • в качестве защиты для тёплого пола в ванной нужно использовать затирку для плитки с влагостойкими свойствами.

Следуя всем этим правилам, вы сможете самостоятельно произвести монтаж тёплого пола в ванной комнате и покрыть его плиткой, и принимать водные процедуры в комфортных условиях.
