Вес уголка – калькулятор и таблица массы погонного метра уголка стального

Калькулятор веса уголка позволяет рассчитать массу равнополочного и неравнополочного изделия. Размеры проката углового профиля оговариваются ГОСТ 8509-93 и ГОСТ 8510-86. При вычислении массы 1 метра длины проката плотность стали в этих стандартах принята равной 7,85 г/см3 (7.85 кг/дм3 или 7850кг/м3). В калькуляторе предусматривается возможность использовать это значение (по умолчанию), или указать плотность путём выбора материала в соответствующей таблице, или занести её в поле “Плотность материала проката”.

Калькулятор для расчета массы стального уголка

Укажите вид уголка

  Равнополочный

  Неравнополочный

РАЗМЕРЫ ВЫБРАННОГО ПРОФИЛЯ

Материал проката

Толщина

Высокоглеродистая сталь 70(ВС и ОВС) Среднеуглеродистая сталь 45 Малоуглеродистая сталь 10,10А,20,20А Сталь малоуглеродистая электротехническая А,Э,ЭА Сталь конструкционная низколегированная 09Г2С Сталь конструкцион. углерод. качествен. 10,20,30,40 Сталь конструкционная углеродистая Ст3сп,Ст3пс Сталь конструкционная легиров.30ХГСА,25ХСГСА,20ХН3А Сталь инструментальня штамповая Х12МФ Сталь конструкционная рессорно пружинная 65Г Хромистая сталь 1Х13,2Х13,3Х13,4Х13,Х17 Хромоникелевая сталь 0Х18Н9,1Х18Н9,2Х18Н9 Сталь нержавеющая конструкц. криогенная 12Х18Н10Т Сталь нержав. корроз. стойкая жаропрочная 08Х18Н10Т Дюралиминий Титан Медь Латунь

t = 3 t = 4 t = 5 t = 6 t = 7 t = 8 t = 9 t = 10 t = 11 t = 12 t = 13 t = 14 t = 16 t = 18 t = 20 t = 22 t = 25 t = 28 t = 30 t = 35

Длина проката Lp,м

Плотность материала проката Pm,кг/м3

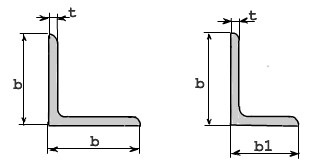

Таблица веса уголка (равнополочный ГОСТ 8509-93)

Размеры уголка	Размер полки (мм.)	Толщина металла (мм.)	Вес погонного метра (кг.)	Метры в тонне
20×3	20	3	0.89	1123.6
20×4	20	4	1.15	869.57
25×3	25	3	1.12	892.86
25×4	25	4	1.46	684.93
25×5	25	5	1.78	561.8
28×3	28	3	1.27	787.4
30×3	30	3	1.36	735.29
30×4	30	4	1.78	561.8
30×5	30	5	2.18	458.72
32×3	32	3	1.46	684.93
32×4	32	4	1.91	523.56
35×3	35	3	1.6	625
35×4	35	4	2.1	476.19
35×5	35	5	2.58	387.6
40×3	40	3	1.85	540.54
40×4	40	4	2.42	413.22
40×5	40	5	2.98	335.57
40×6	40	6	3.52	284.09
45×3	45	3	2.08	480.77
45×4	45	4	2.73	366.3
45×5	45	5	3.37	296.74
45×6	45	6	3.99	250.63
50×3	50	3	2.32	431.03
50×4	50	4	3.05	327.87
50×5	50	5	3.77	265.25
50×6	50	6	4.47	223.71
50×7	50	7	5.15	194.17
50×8	50	8	5.82	171.82
56×4	56	4	3.44	290.7
56×5	56	5	4.25	235.29
60×4	60	4	3.71	269.54
60×5	60	5	4.58	218.34
60×6	60	6	5.43	184.16
60×8	60	8	7.1	140.85
60×0	60	10	8.7	114.94
63×4	63	4	3.9	256.41
63×5	63	5	4.81	207.9
63×6	63	6	5.72	174.83
65×6	65	6	5.91	169.2
65×8	65	8	7.73	129.37
70×4	70	4.5	4.87	205.34
70×5	70	5	5.38	185.87
70×6	70	6	6.39	156.49
70×7	70	7	7.39	135.32
70×8	70	8	8.37	119.47
70×0	70	10	10.29	97.18
75×5	75	5	5.8	172.41
75×6	75	6	6.89	145.14
75×7	75	7	7.96	125.63
75×8	75	8	9.02	110.86
75×9	75	9	10.07	99.3
80×5	80	5.5	6.78	147.49
80×6	80	6	7.36	135.87
80×7	80	7	8.51	117.51
80×8	80	8	9.65	103.63
80×10	80	10	11.88	84.18
80×12	80	12	14.05	71.17
90×6	90	6	8.33	120.05
90×7	90	7	9.64	103.73
90×8	90	8	10.93	91.49
90×9	90	9	12.2	81.97
90×10	90	10	13.48	74.18
90×12	90	12	15.96	62.66
100×6.5	100	6.5	10.06	99.4
100×7	100	7	10.79	92.68
100×8	100	8	12.25	81.63
100×10	100	10	15.1	66.23
100×12	100	12	17.9	55.87
100×14	100	14	20.63	48.47
100×15	100	15	21.97	45.52
100×16	100	16	23.3	42.92
110×7	110	7	11.89	84.1
110×8	110	8	13.5	74.07
120×8	120	8	14.76	67.75
120×10	120	10	18.24	54.82
120×12	120	12	21.67	46.15
120×15	120	15	26.68	37.48
125×8	125	8	15.46	64.68
125×9	125	9	17.3	57.8
125×10	125	10	19.1	52.36
125×12	125	12	22.68	44.09
125×14	125	14	26.2	38.17
125×16	125	16	29.65	33.73
140×9	140	9	19.41	51.52
140×10	140	10	21.45	46.62
140×12	140	12	25.5	39.22
150×10	150	10	23.02	43.44
150×12	150	12	27.39	36.51
150×15	150	15	33.82	29.57
150×18	150	18	40.11	24.93
160×10	160	10	24.67	40.54
160×11	160	11	27.02	37.01
160×12	160	12	28.35	35.27
160×14	160	14	33.97	29.44
160×16	160	16	38.52	25.96
160×18	160	18	43.01	23.25
160×20	160	20	47.44	42968
180×11	180	11	30.47	32.82
180×12	180	12	33.12	30.19
180×15	180	15	40.96	24.41
180×18	180	18	48.66	20.55
180×20	180	20	53.72	18.62
200×12	200	12	36.97	42882
200×13	200	13	39.92	42880
200×14	200	14	42.8	23.36
200×16	200	16	48.65	20.55
200×18	200	18	54.4	18.38
200×20	200	20	60.08	16.64
200×24	200	24	71.26	42808
200×25	200	25	74.02	13.51
200×30	200	30	87.56	15646
220×14	220	14	47.4	42756
220×16	220	16	53.83	18.58
250×16	250	16	61.55	16.25
250×18	250	18	68.86	14.52
250×20	250	20	76.11	13.14
250×22	250	22	83.31	12
250×25	250	25	93.97	23651
250×28	250	28	104.5	21064
250×30	250	30	111.44	35643
250×35	250	35	128.51	28672

Вес стального неравнополочного уголка (ГОСТ 8510-96)

Размеры уголка	Размер полки уголка A (мм.)	Размер полки уголка B (мм.)	Толщина металла (мм.)	Вес погонного метра	Метры в тонне
25×16×3	25	16	3	0.91	1098.9
30×20×3	30	20	3	1.12	892.86
30×20×4	30	20	4	1.45	689.66
32×20×3	32	20	3	1.17	854.7
32×20×4	32	20	4	1.52	657.89
40×25×3	40	25	3	1.48	675.68
40×25×4	40	25	4	1.94	515.46
40×25×5	40	25	5	2.37	421.94
40×30×4	40	30	4	2.26	442.48
40×30×5	40	30	5	2.46	406.5
45×28×3	45	28	3	1.68	595.24
45×28×4	45	28	4	2.2	454.55
50×32×3	50	32	3	1.9	526.32
50×32×4	50	32	4	2.4	416.67
56×36×4	56	36	4	2.81	355.87
56×36×5	56	36	5	3.46	289.02
63×40×4	63	40	4	3.17	315.46
63×40×5	63	40	5	3.91	255.75
63×40×6	63	40	6	4.63	215.98
63×40×8	63	40	8	6.03	165.84
65×50×5	65	50	5	4.36	229.36
65×50×6	65	50	6	5.18	193.05
65×50×7	65	50	7	5.93	168.63
65×50×8	65	50	8	6.77	147.71
70×45×5	70	45	5	4.3	232.56
75×60×5	75	60	5	4.79	208.77
75×60×6	75	60	6	5.69	175.75
75×60×7	75	60	7	6.57	152.21
75×60×8	75	60	8	7.43	134.59
80×50×5	80	50	5	4.49	222.72
80×50×6	80	50	6	5.92	168.92
80×60×6	80	60	6	6.39	156.49
80×60×7	80	60	7	7.39	135.32
80×60×8	80	60	8	8.37	119.47
90×56×5	90	56	5.5	6.17	162.07
90×56×6	90	56	6	6.7	149.25
90×56×8	90	56	8	8.77	114.03
100×63×6	100	63	6	7.53	132.8
100×63×7	100	63	7	8.7	114.94
100×63×8	100	63	8	9.87	101.32
100×63×10	100	63	10	12.14	82.37
100×65×7	100	65	7	8.81	113.51
100×65×8	100	65	8	9.99	100.1
100×65×10	100	65	10	12.3	81.3
110×70×6	110	70	6.5	8.98	111.36
110×70×8	110	70	8	10.93	91.49
125×80×7	125	80	7	11.04	90.58
125×80×8	125	80	8	12.58	79.49
125×80×10	125	80	10	15.47	64.64
125×80×12	125	80	12	18.34	54.53
140×90×8	140	90	8	14.13	70.77
140×90×10	140	90	10	17.46	57.27
160×100×9	160	100	9	17.96	55.68
160×100×10	160	100	10	19.85	50.38
160×100×12	160	100	12	23.58	42.41
160×100×14	160	100	14	27.26	36.68
180×110×10	180	110	10	22.2	45.05
180×110×12	180	110	12	26.4	37.88
200×125×11	200	125	11	27.37	36.54
200×125×12	200	125	12	29.74	33.62
200×125×14	200	125	14	34.43	42854
200×125×16	200	125	16	39.07	42911

Вес металла различного сортамента может понадобиться не только при покупке или перевозке. Эти значения нам могут понадобиться и во время строительства, для определения общей массы конструкции. Например мы решили возвести металлический навес второго этажа частного дома. Само строение может не выдержать будущей конструкции, и перед строительством рекомендуется создать подробный план – проект, где описаны все узлы конструкции, общий вес будущего строения. Все расчеты можно произвести с помощью нашего онлайн калькулятора. Логика расчета будет понятна как новичку, так и опытному мастеру, а с интерфейсом калькулятора разобраться так же не составит труда. Не зависим от того какой тип сортамента вы выбрали, расчет можно произвести в любом случае. Если возникнут вопросы, рекомендуем изначально воспользоваться онлайн инструкцией калькулятора. Если у вас все равно возникнут вопросы по расчету, то можете задать вопрос в расположенной ниже форме комментариев или задать вопрос через форму обратной связи.
